[老]图表在线切换

1. 功能描述

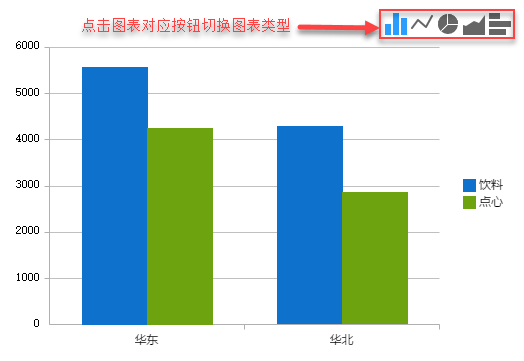

图表切换即在线修改图表类型，支持在BS下直接切换图表类型，且模板中只需要制作一张模板即可，如下效果图：

注：在7.0.5之前版本，图表在线切换是所有图表使用同一套数据源，如果数据源设置方法不一致，就无法切换；7.0.5以及以后版本，图表在线切换中的每个图表均有自己对应的数据源，可以一致也可不一致，即能实现不同数据源设置方法的图表也能实现在线切换。

2.1 打开报表

打开报表%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Primary\Chart\Chart.cpt，这个最简单的柱形图，需要能够在线切换类型，实现上图效果，上图中有5种图表类型：柱形图、折线图、饼图、面积图和条形图。

2.2 添加图表类型

Chart.cpt本身就是柱形图，下面以在Chart.cpt上添加折线图为例。

新增图表类型

选中图表，点击图表属性表-类型，点击图表名称右侧的

注：双击标签可以修改名称。

新增图表类型数据设置

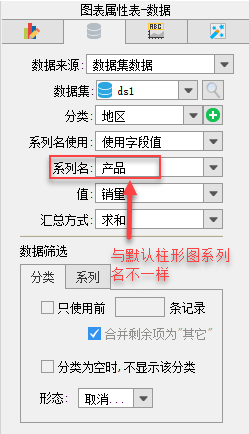

点击图表属性表-数据，为该折线图类型添加数据，该数据可与默认的柱形图保持一致，也可不一致，这里稍稍修改一下，将系列名修改为产品，如下图：

注：配置数据之前，一定在图表属性表-类型处将图表标签切换到图表2（折线图）。

添加其他图表类型

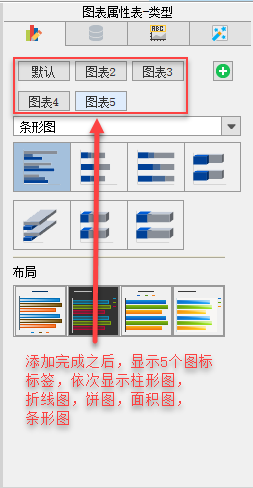

同折线图一样，其他图表类型也依次添加，为了方便，将其他三种图表的数据配置设置的与默认柱形图一致，如下图：

注：可以自定义各个图表名称，可以直接输入固定名称定义，也可以传递参数，如下图：

2.3 效果查看

保存模板，点击分页预览，上方会出现图表按钮，按钮显示顺序为新增图表类型的顺序，点击想要切换的图表对应的标签，就会自动切换图表类型了，其中柱形图与折线图的数据源配置不一样，其他图表类型与柱形图数据源配置一致：模板效果在线查看请点击Online.cpt
