分割槽柱形圖

1.1 應用場景

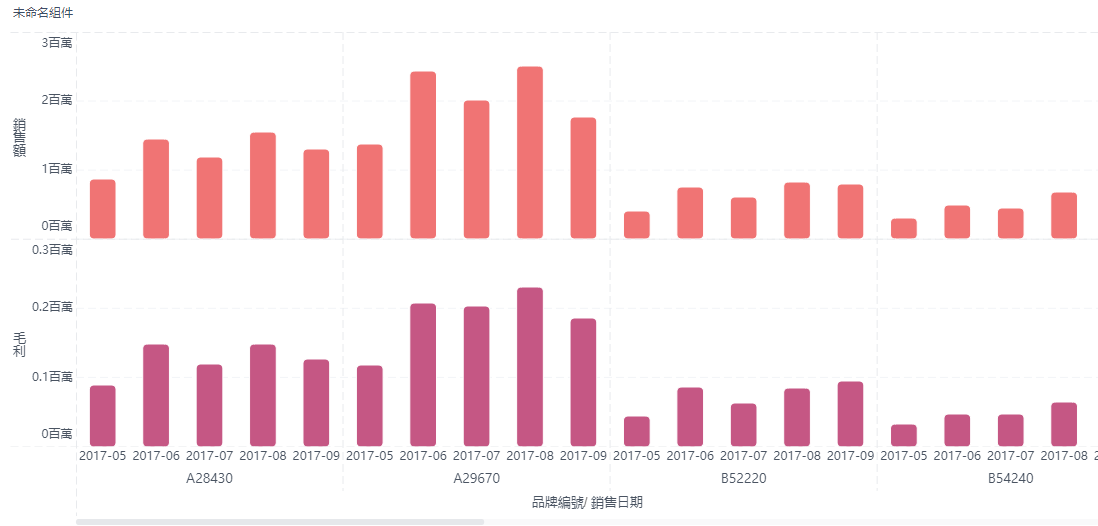

分割槽柱形圖為並列展示維度下各個分類指標的柱形圖，效果如下圖所示：

1.2 基本要求

分割槽柱形圖的基本要求：

1.3 圖表特點

優點：清晰地比較出多種維度下不同指標的資料量差距。

缺點：維度資料較多時，圖表的可讀效果較差。

2.1 建立組件

1）點選儀表板 Tab，選擇建立儀表板，點選確定，如下圖所示：

2）點選建立組件，選擇銷售明細，點選確定，如下圖所示：

3）將待分析區域維度下的欄位品牌編號、銷售日期拖入橫軸中，將指標下的字銷售額、毛利拖入縱軸中

4）在圖表型別下選擇分割槽柱形圖，選擇該圖表型別後，所有的維度欄位將被置於橫軸，所有的指標欄位將被置於縱軸，且縱軸開啓指標並列，圖形屬性中自動選擇柱形圖。如下圖所示：

注：該分割槽柱形圖必須在橫縱軸中有大於等於1個維度、大於等於1個指標欄位才能選擇，否則圖表型別下的分割槽柱形圖將灰化無法點選。

5）點選銷售日期(年月日)欄位下拉框，選擇年月，完成後的圖表如下所示：

2.2 圖形屬性設定

2.2.1 顏色

選擇圖表型別後，圖形屬性下自動切換成柱形圖，點選顏色欄，設定柱形顯示顏色，如下圖所示：

詳情參見：圖表顔色

2.2.2 大小

點選大小欄，調整柱形的柱寬和大小，如下圖所示：

詳情參見：圖形屬性-大小 。

同時可設定標籤、提示、細粒度等，詳情參見：圖形屬性

2.3 組件樣式設定

選擇組件樣式，點選軸線選擇軸線線型為虛線，如下圖所示：

同時還可設定組件的圖例、網格線、背景、自適應顯示等等，詳情參見：圖表組件樣式

2.4 分析區域欄位設定

2.4.1 維度欄位設定

點選品牌編號欄位下拉框，選擇設定分類軸，在軸標籤下選擇字體樣式自訂，設定字體號為14，點選確定，如下圖所示：

維度欄位設定可進行 圖表排序 、圖表分組、明細過濾、分析區域過濾、結果過濾器、圖表設定軸 等操作。

2.4.2 指標欄位設定

分別在銷售額(求和)和毛利(求和)欄位下點選下拉，選擇數值格式，點選數量單位百萬，點選確定，如下圖所示：

同時可設定 圖表彙總方式 、快速計算 、圖表數值格式、圖表特殊顯示、圖表設定分析線 。

2.5 效果預覽

2.5.1 PC端

2.5.2 行動端

完成儀表板可參見：分割槽柱形圖
