1.1 版本

1.2 应用场景

用户两张数据表在不同的数据库中，希望能够将两张不同来源库的表进行关联生成新表。

1.3 功能简介

「数据关联」算子可实现多表跨库关联的场景。界面如下图所示：

其中算子连接的关联方式共有四种。分别如下：

• 左连接（LEFT JOIN）：左合并


• 右连接（RIGHT JOIN）：右合并

• 内连接（INNER JOIN）：取交集

• 全外连接（FULL OUTER JOIN）：取并集

本文演示一个简单示例：将两个不同数据库中的成绩表关联成一张新表。

2.1 准备数据

示例表数据下载：english.xls、math.xls

1）数据库 etlwendywai 中有一张英语成绩表：english。如下图所示：

2）数据库 etlwendywai 中有一张数学成绩表：math。如下图所示：

2.2 创建任务

新建一个 定时任务，将一个「数据转换」节点拖到设计界面，点击该节点打开设置界面。如下图所示：

2.3 设置数据输入

1）将一个「DB输入」算子拖到数据转换的设计界面，如下图设置数据来源，并右键节点将其重命名为「英语成绩表」。如下图所示：

2）再将一个「DB输入」算子拖到数据转换的设计界面，如下图设置数据来源，并右键节点将其重命名为「数学成绩表」。如下图所示：

2.4 设置连接

将一个「数据关联」算子拖到数据转换的设计界面，用线条跟两个上游节点「英语成绩表」和「数学成绩表」连起来。

点击「数据关联」节点，左表设置为「英语成绩表」，右表设置为「数学成绩表」，连接方式选择「左连接」，连接字段设置为「姓名」。如下图所示：

注：连接字段就是两张表的关联字段，可以设置多个，多个连接字段为且的关系。

配置好关联后，可以使用「数据预览」先看看表合并的效果：

2.5 设置数据输出

将一个「DB表输出」算子拖到数据转换的设计界面，用线条跟上游节点「数据关联」连起来，右键节点重命名为「保存到新表」。如下图所示：

2.6 运行节点

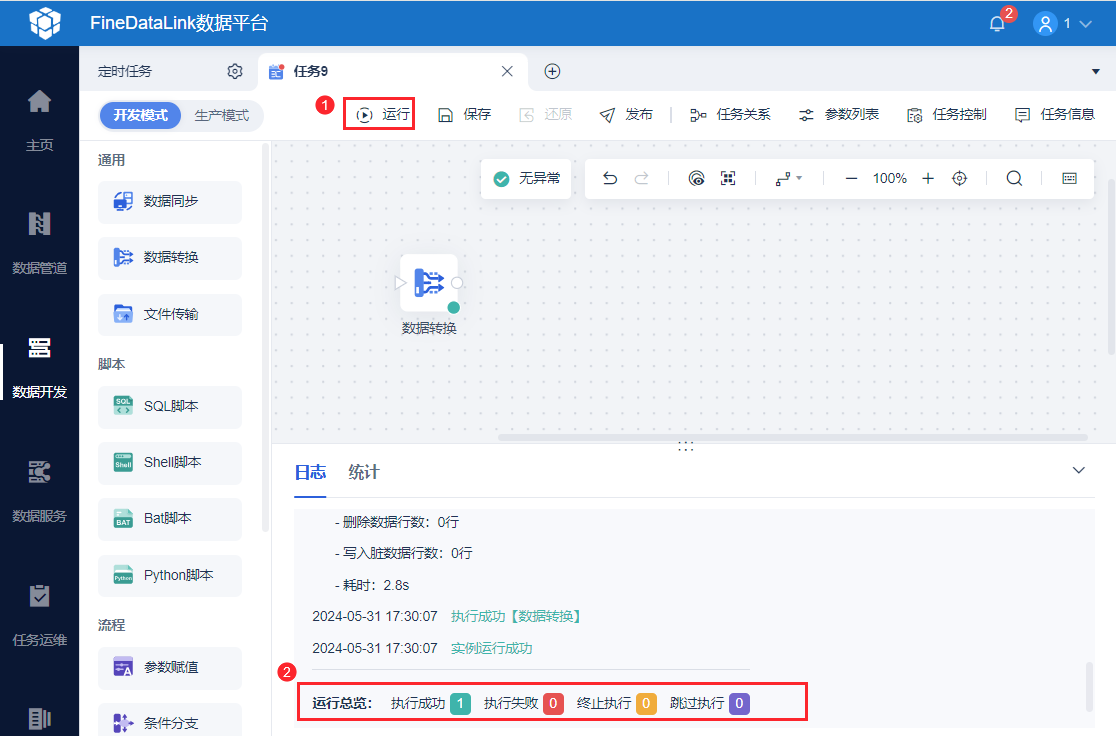

点击左上角「运行」，日志有执行成功信息表示任务成功运行。

可以看到数据库 demotest 中新增了一张表 ceshi6，里面保存的是任务左合并的数据。

三张表进行数据关联，如下图所示：

1）第一步关联的左表和右表均为可选项。从第二步开始，左表不再是可选项，而是默认为上一步的连接结果，右表始终为可选项。

2）可以选择多个「连接字段」，多个「连接字段」为且的关系。

3）遇到同名字段，字段名后缀自动加1，格式为：column1、column2、column3
