1. 概述编辑
1.1 應用場景
使用者想了解某個管道任務是誰編輯的、編輯時間、斷點相關資訊等，FDL 工程內的 管道任务运维 無法滿足需求。
1.2 實現思路
使用者可根據實際需求，使用 FineDB 資料庫中的資料管道表 ，篩選出需要的欄位，最後將多張表進行聯動即可。
1.3 任務展示
FineDataLink 中的資料處理程式，詳情參見：https://demo.finedatalink.com/ 中的定時任務：「BI儀表板展示管道任務資訊」。

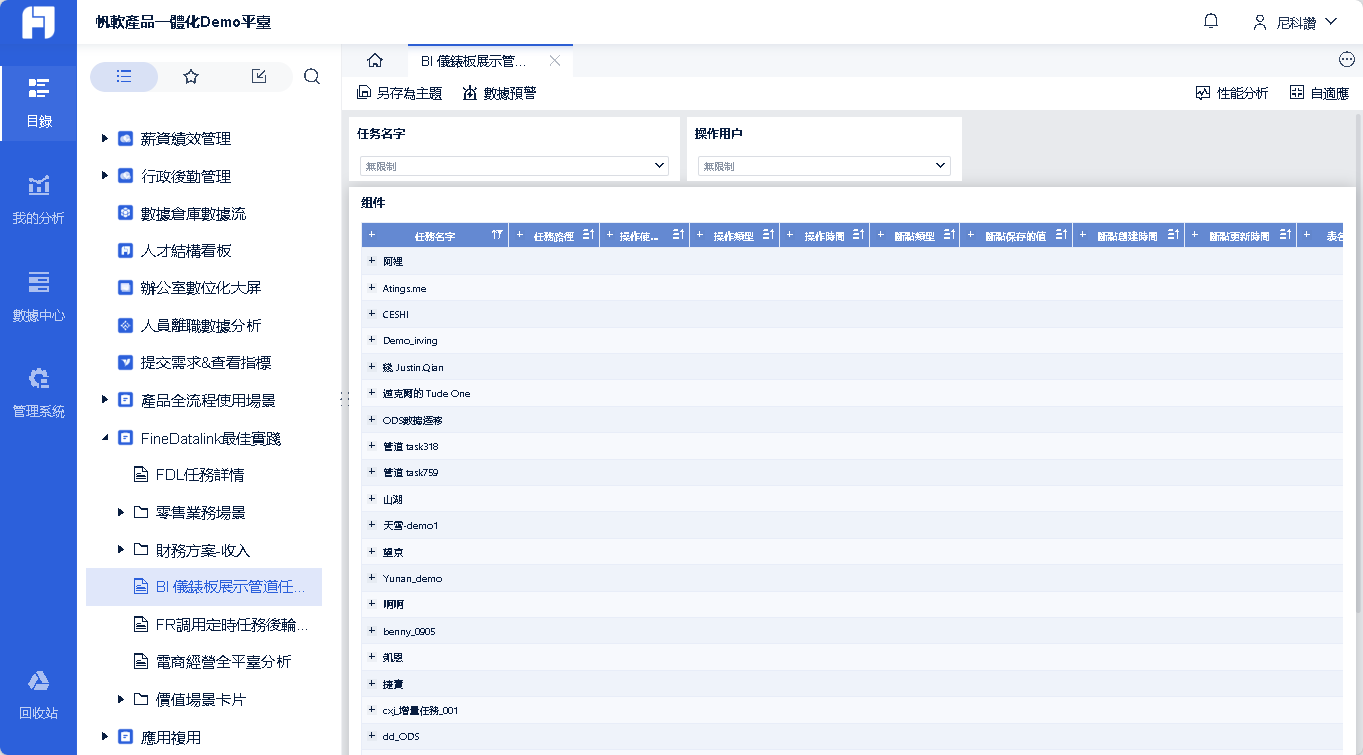

使用 FDL 匯出的資料，製作的儀表板如下圖所示：
詳情請參見：https://demo.fanruan.com/decision 中的「BI儀表板展示管道任務資訊」。
2. 操作步驟编辑
2.1 場景模擬
本文範例最終形成的寬表中包含以下欄位：
| 欄位 | 使用到的表 | 對應表欄位 | 進行聯動的欄位 |
|---|---|---|---|
| 操作類型 | fine_dp_operate_history | operate_type | task_id |
| 操作使用者 | operate_user | ||
| 任務名稱 | task_name | ||
| 任務路徑 | task_path | ||
| 操作時間 | operate_time | ||
| 斷點類型 | fine_dp_pipeline_savepoint | TYPE | TASK_ID |
| 斷點儲存的值 | VALUE | ||
| 斷點建立時間 | CREATE_TIME | ||
| 斷點更新時間 | UPDATE_TIME | ||
| 表字元編碼 | fine_dp_pipeline_schema | TABLE_CHARSET | TASK_ID |
| 表名稱 | TABLE_FULL_NAME | ||
| 斷點位置 | POSITION | ||
| 提交時間 | COMMIT_TIME |
2.2 取出表欄位
注：本文方案適用於 FineDB 資料庫已遷移到 MySQL 的場景，不適用於內建 FineDB 資料庫；實際場景中，使用者按需調整 SQL 語句。
1）建立定時任務，拖入「資料轉換」節點，進入「資料轉換」節點。

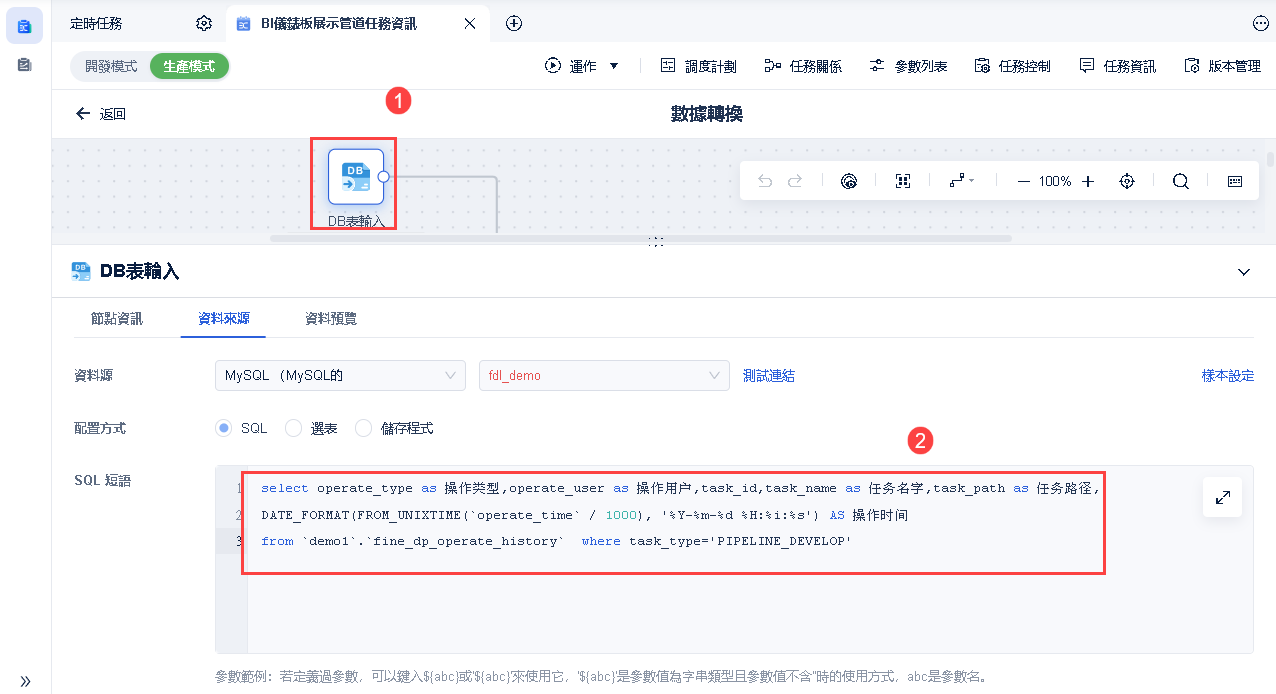

2）拖入「DB表輸入」算子，取出 fine_dp_operate_history（任務操作歷史記錄表）中所需的欄位。如下圖所示：
將 operate_time 欄位的時間戳格式轉換為日期格式，過濾出任務類型是資料管道的資料。
select operate_type as 操作類型,operate_user as 操作使用者,task_id,task_name as 任務名稱,task_path as 任務路徑,
DATE_FORMAT(FROM_UNIXTIME(`operate_time` / 1000), '%Y-%m-%d %H:%i:%s') AS 操作時間
from `demo1`.`fine_dp_operate_history` where task_type='PIPELINE_DEVELOP'
點選「資料預覽」，如下圖所示：

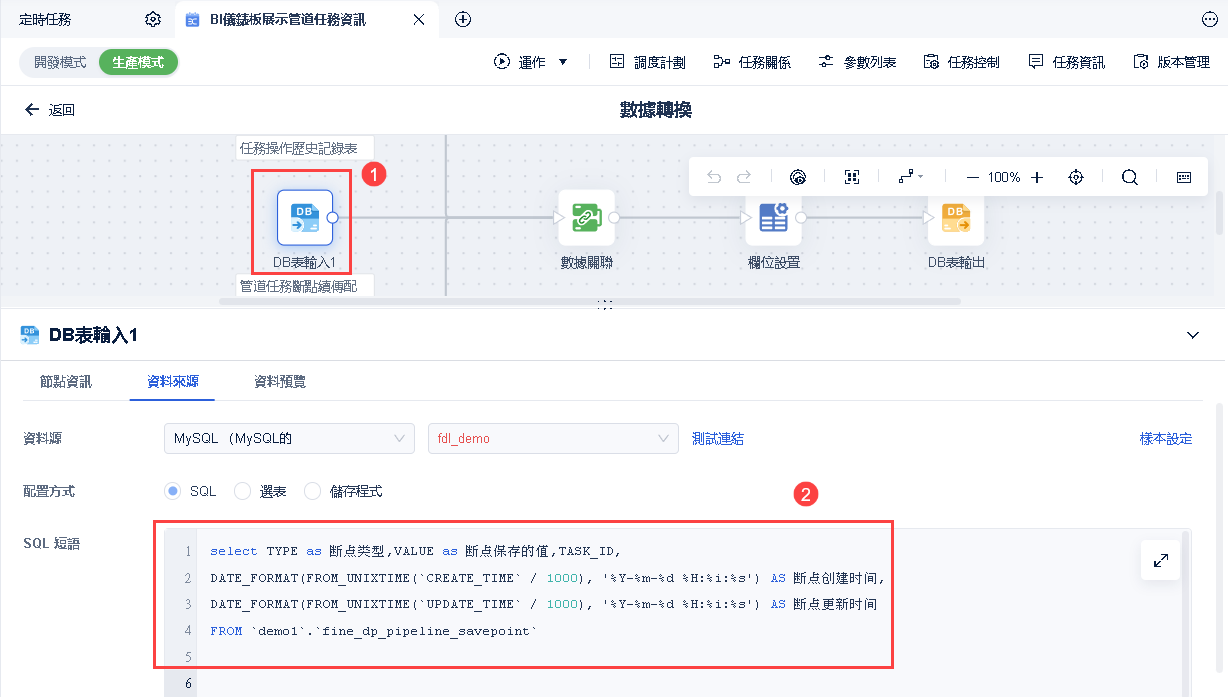

3）再拖入一個「DB表輸入」算子，取出 fine_dp_pipeline_savepoint（管道任務斷點續傳配置表）中所需的欄位。如下圖所示：
將 CREATE_TIME、UPDATE_TIME 欄位的時間戳格式轉換為日期格式。
select TYPE as 斷點類型,VALUE as 斷點儲存的值,TASK_ID,
DATE_FORMAT(FROM_UNIXTIME(`CREATE_TIME` / 1000), '%Y-%m-%d %H:%i:%s') AS 斷點建立時間,
DATE_FORMAT(FROM_UNIXTIME(`UPDATE_TIME` / 1000), '%Y-%m-%d %H:%i:%s') AS 斷點更新時間
FROM `demo1`.`fine_dp_pipeline_savepoint`

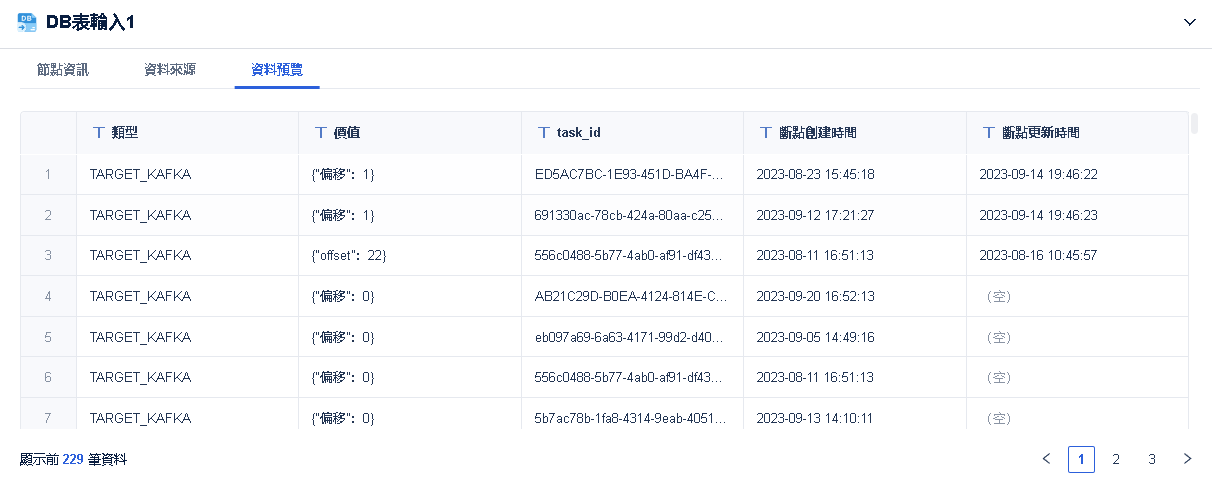

點選「資料預覽」，如下圖所示：

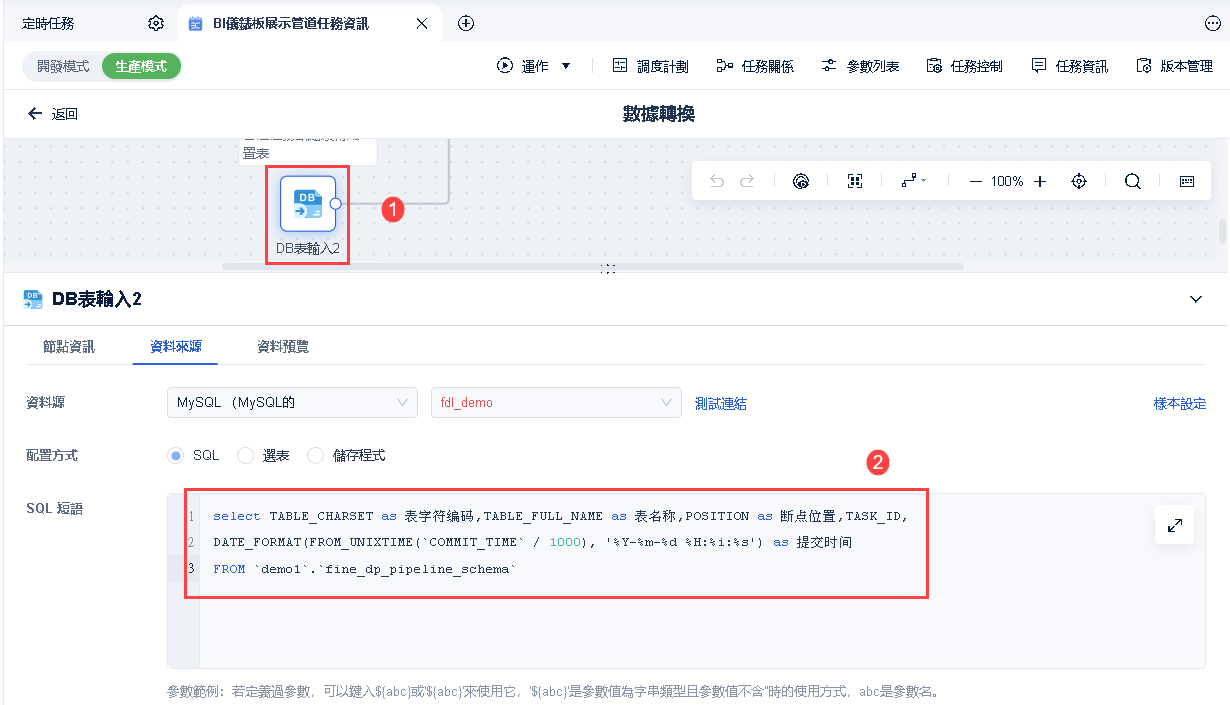

3）再拖入一個「DB表輸入」算子，取出 fine_dp_pipeline_schema（資料管道表結構變化依賴表）中所需的欄位。如下圖所示：
將 COMMIT_TIME 欄位的時間戳格式轉換為日期格式。
select TABLE_CHARSET as 表字元編碼,TABLE_FULL_NAME as 表名稱,POSITION as 斷點位置,TASK_ID,
DATE_FORMAT(FROM_UNIXTIME(`COMMIT_TIME` / 1000), '%Y-%m-%d %H:%i:%s') as 提交時間
FROM `demo1`.`fine_dp_pipeline_schema`

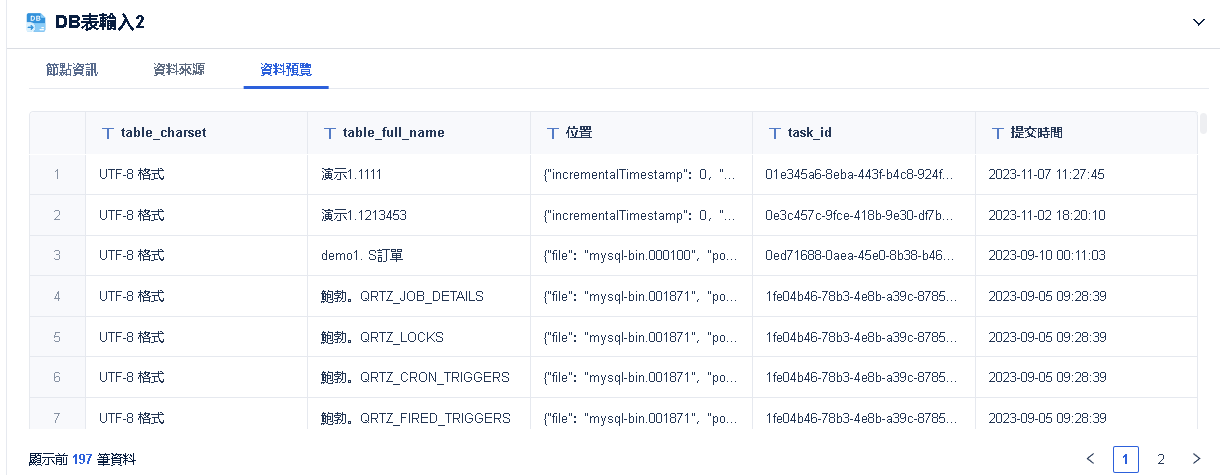

點選「資料預覽」，如下圖所示：
2.3 表聯動
將 2.2 節三張表使用「資料聯動」算子聯動起來，形成一張寬表。

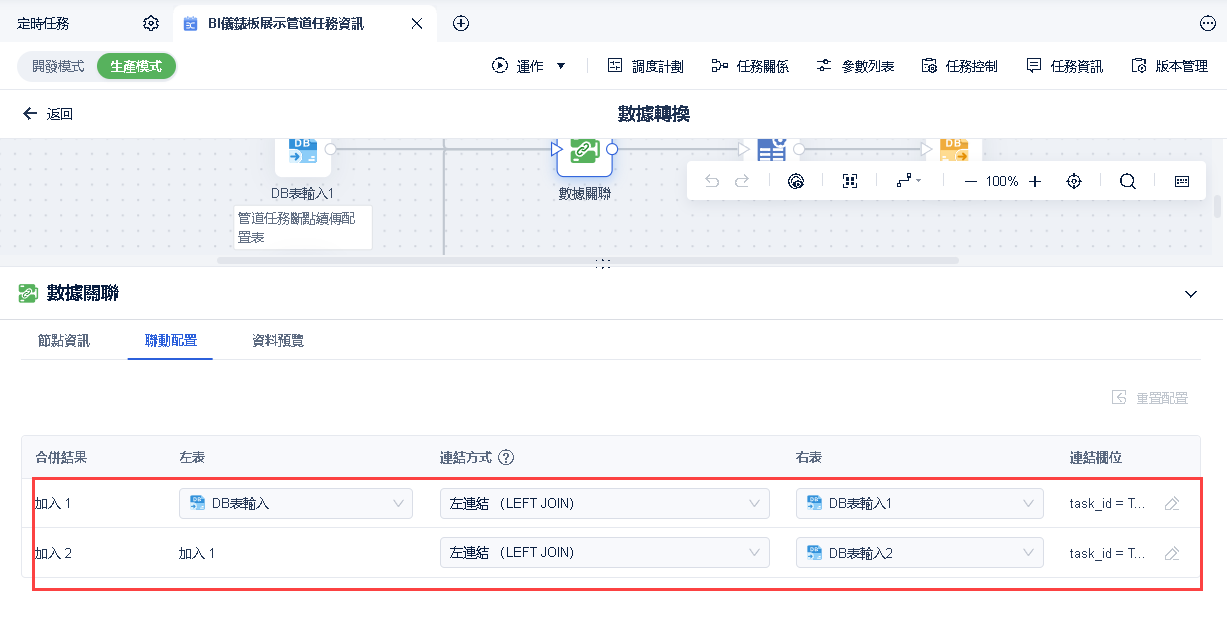

「資料聯動」算子設定如下圖所示：
2.4 刪除無用欄位

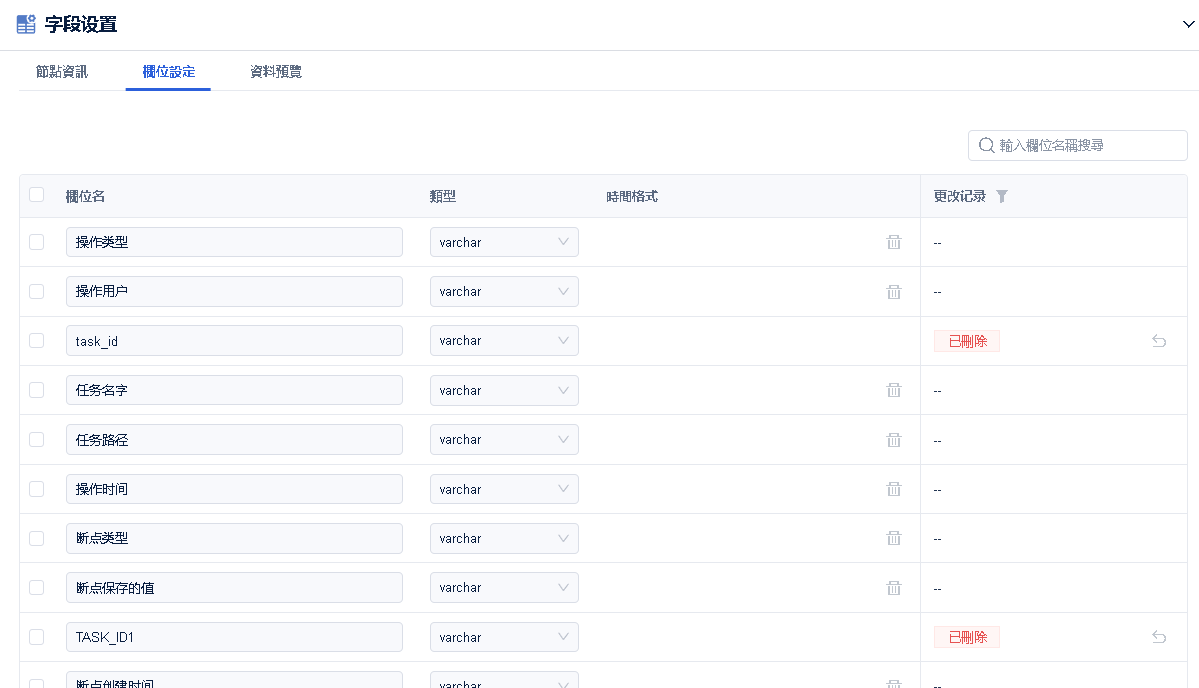

拖入「欄位設定」算子，將連結欄位 task_id、TASK_ID1、TASK_ID2欄位刪除。如下圖所示：
2.5 匯出資料

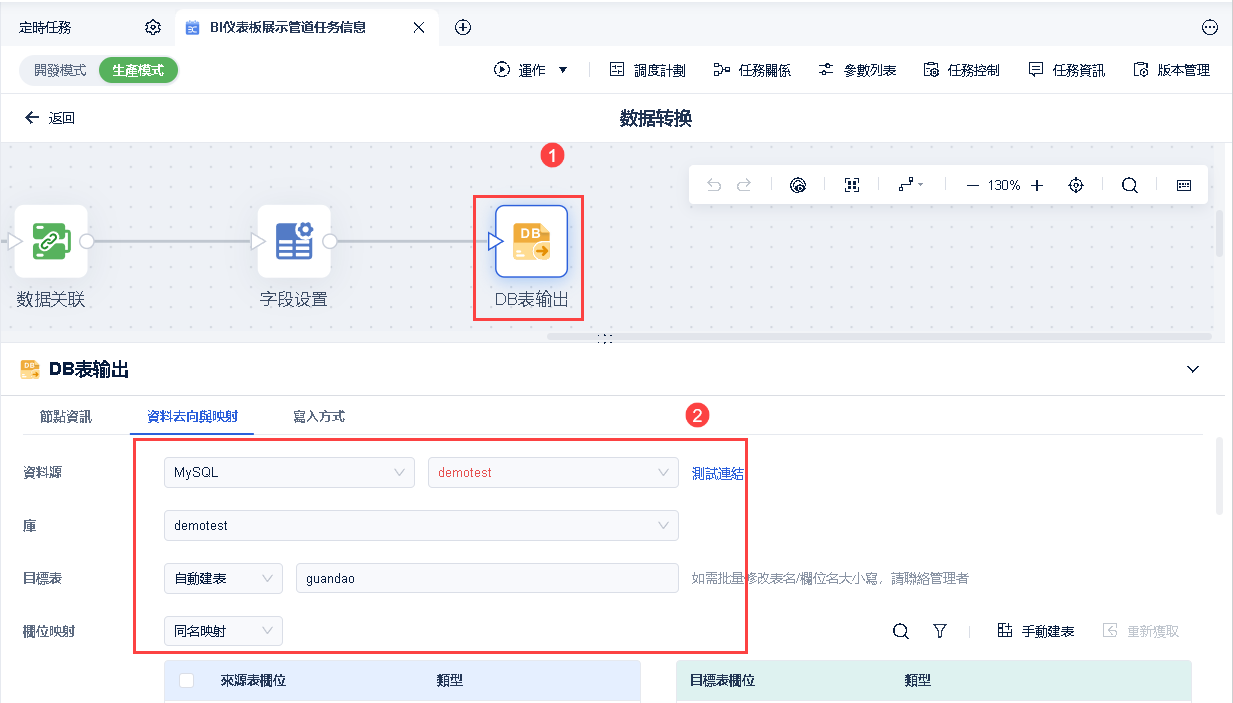

1）拖入「DB表匯出」算子，將處理後的資料匯出。如下圖所示：
寫入方式選擇「追加寫入資料」即可。
2）點選右上角「儲存」按鈕。
2.6 效果查看

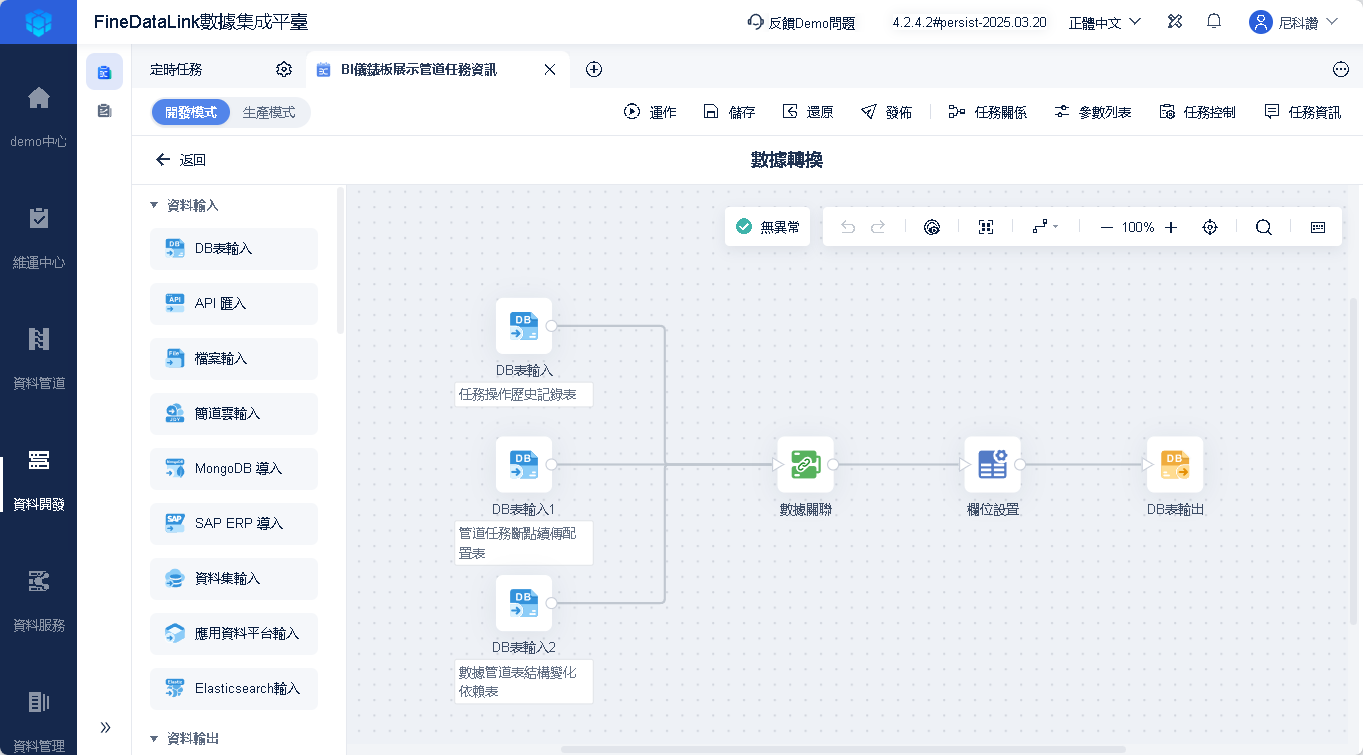

1）點選「儲存並運作」按鈕，任務運作成功後，目標表資料如下圖所示：
2）BI 中，可根據目標表做儀表板展示管道任務資訊。如下圖所示：
