1. 概述编辑
1.1 版本
| FineDataLink 版本 | 功能变动 |
|---|---|
| 4.0.30 | 可视化展示父子任务层级调用关系、任务间调度依赖关系 |
1.2 功能简介

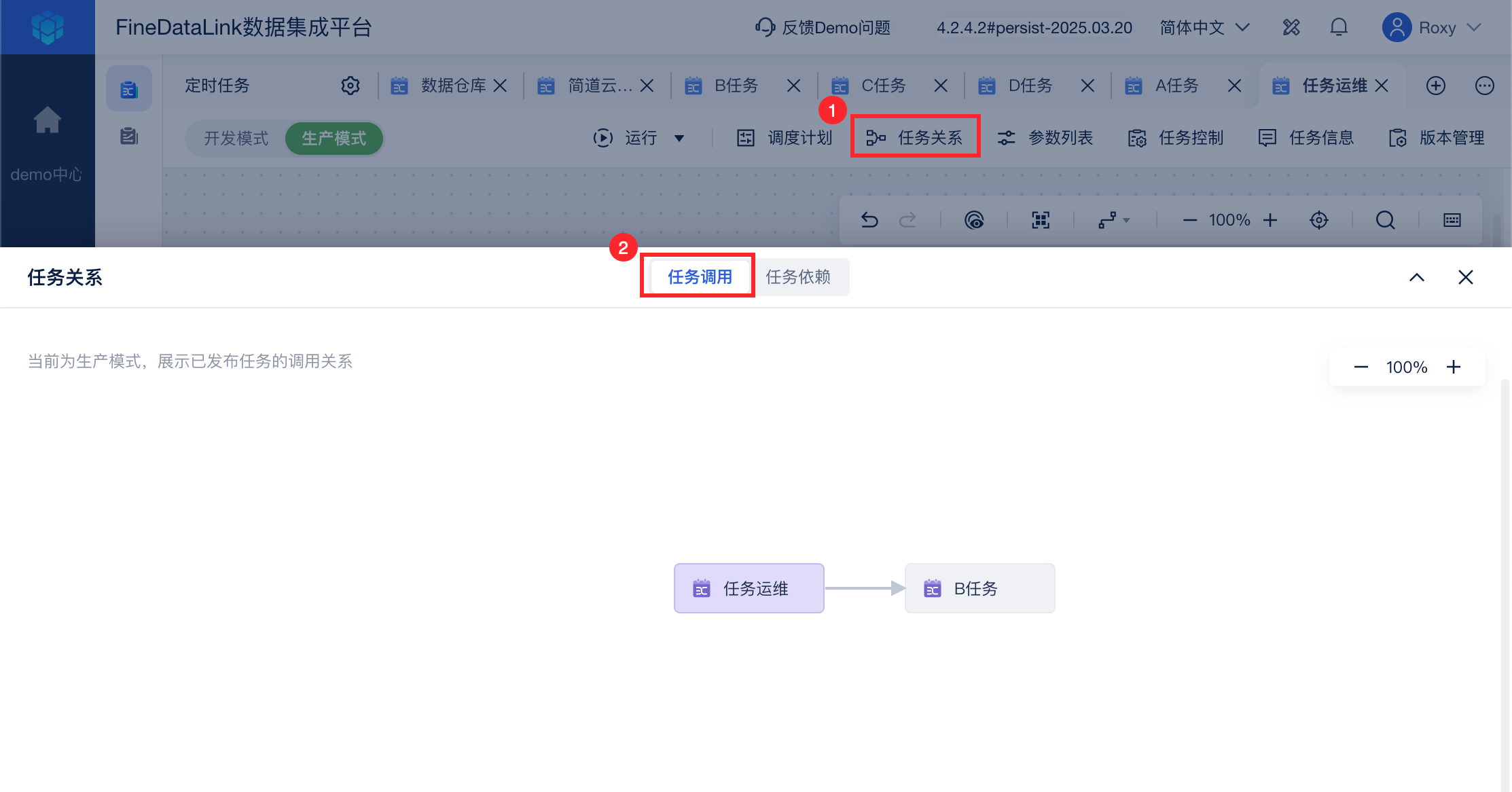

1）可视化展示父子任务层级调用关系，用户可查看该定时任务被哪些任务调用，以及该任务调用了哪些任务。如下图所示：

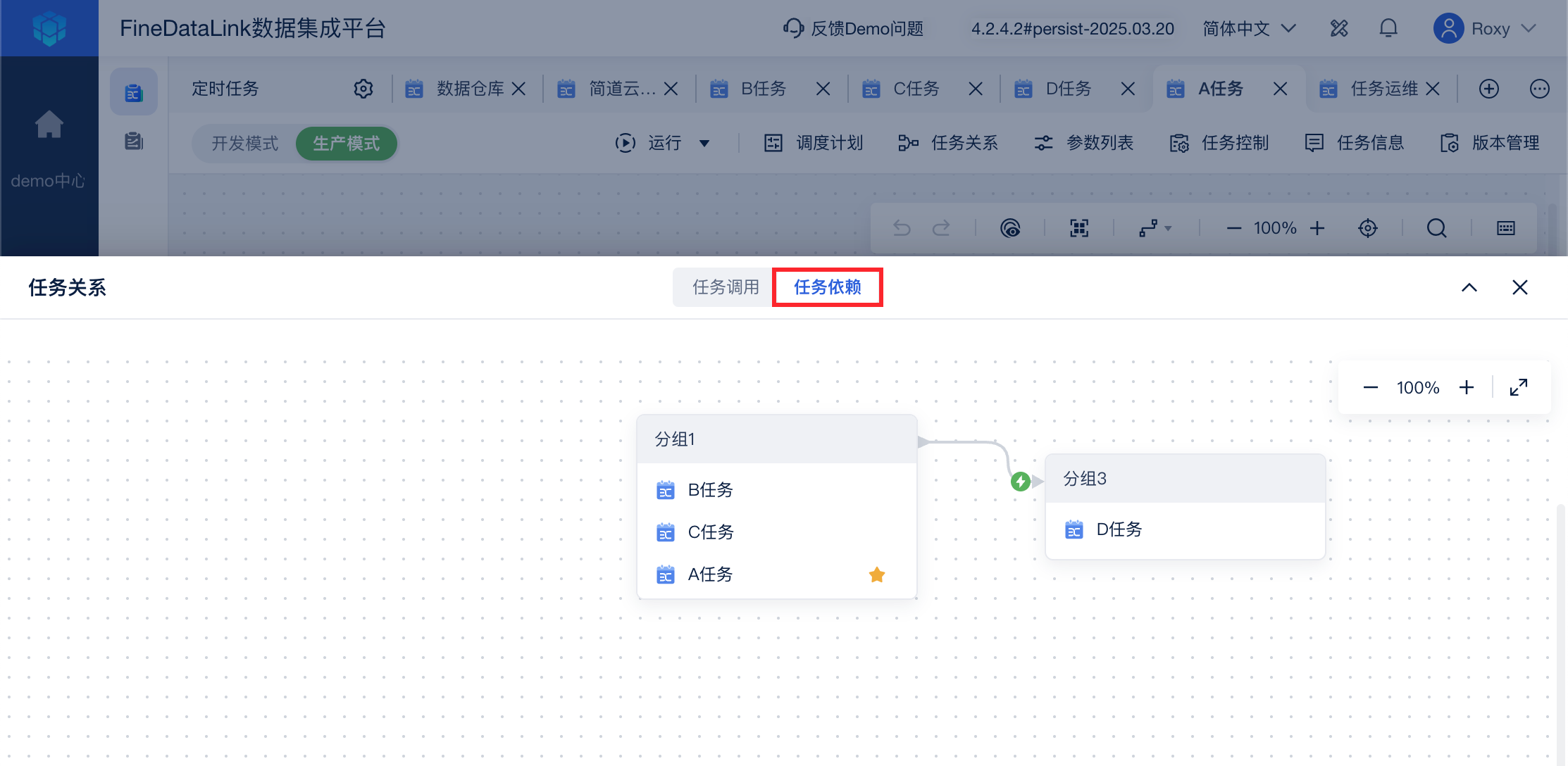

2）可视化展示任务间调度依赖关系，辅助事件调度决策。如下图所示：
2. 功能说明编辑

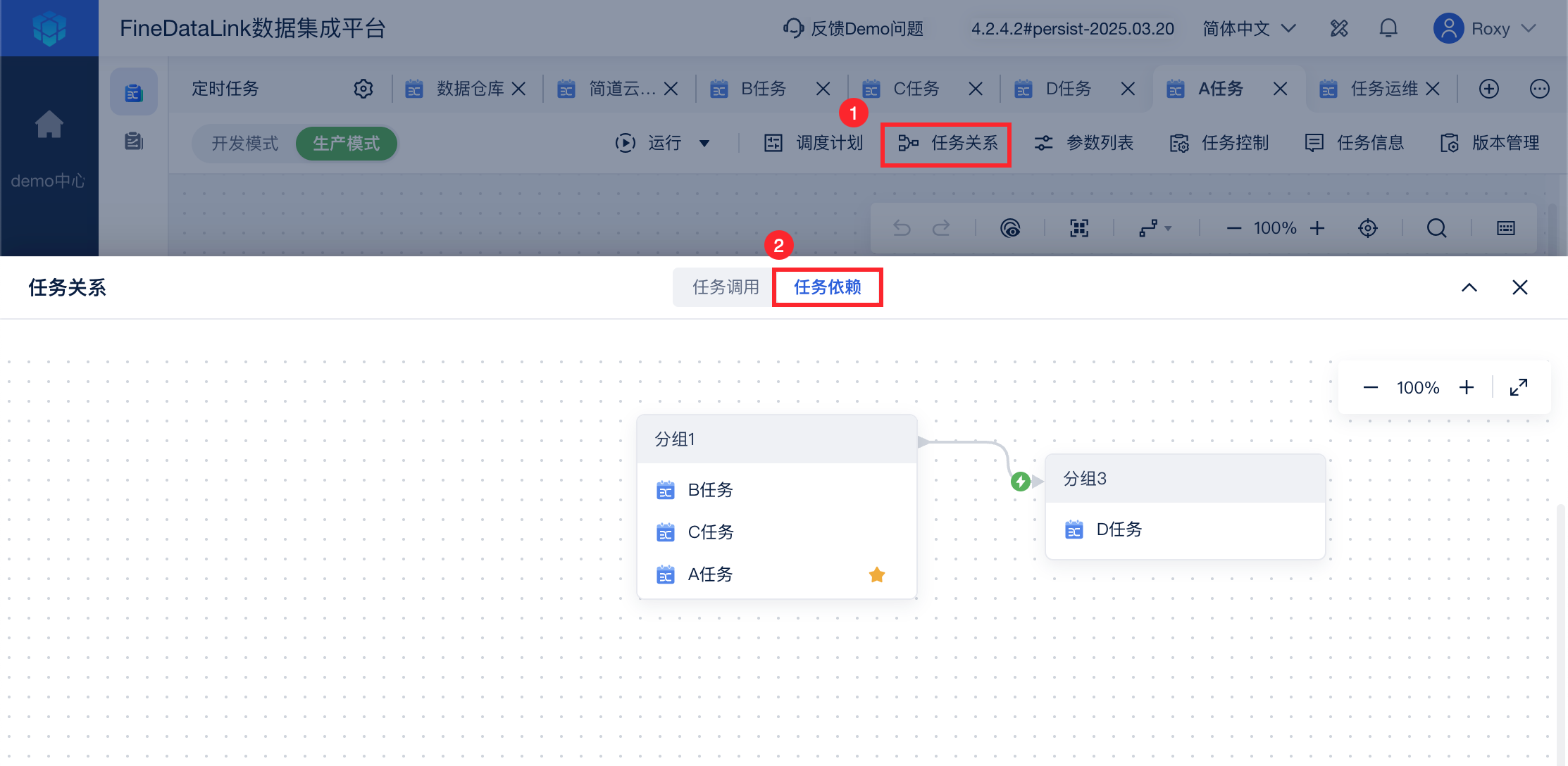

1）打开某个定时任务，进入该定时任务的编辑界面，点击「任务关系」按钮，可查看父子任务层级调用关系、任务间调度依赖关系。如下图所示：
| 类型 | 产生条件 | 说明 |
|---|---|---|
| 任务调用 | 其他任务使用「调用任务」节点调用该任务，或该任务使用「调用任务」节点调用其他任务 | 默认展示全部关系，最多展示 5 层 |
| 任务依赖 | 配置了「事件调度」：该任务与其他任务有依赖关系 | 默认展示当前任务名和上/下游依赖任务名，即 3 层任务依赖关系，其他相关层级任务收缩展示并显示收缩任务数，支持用户展开收起 |

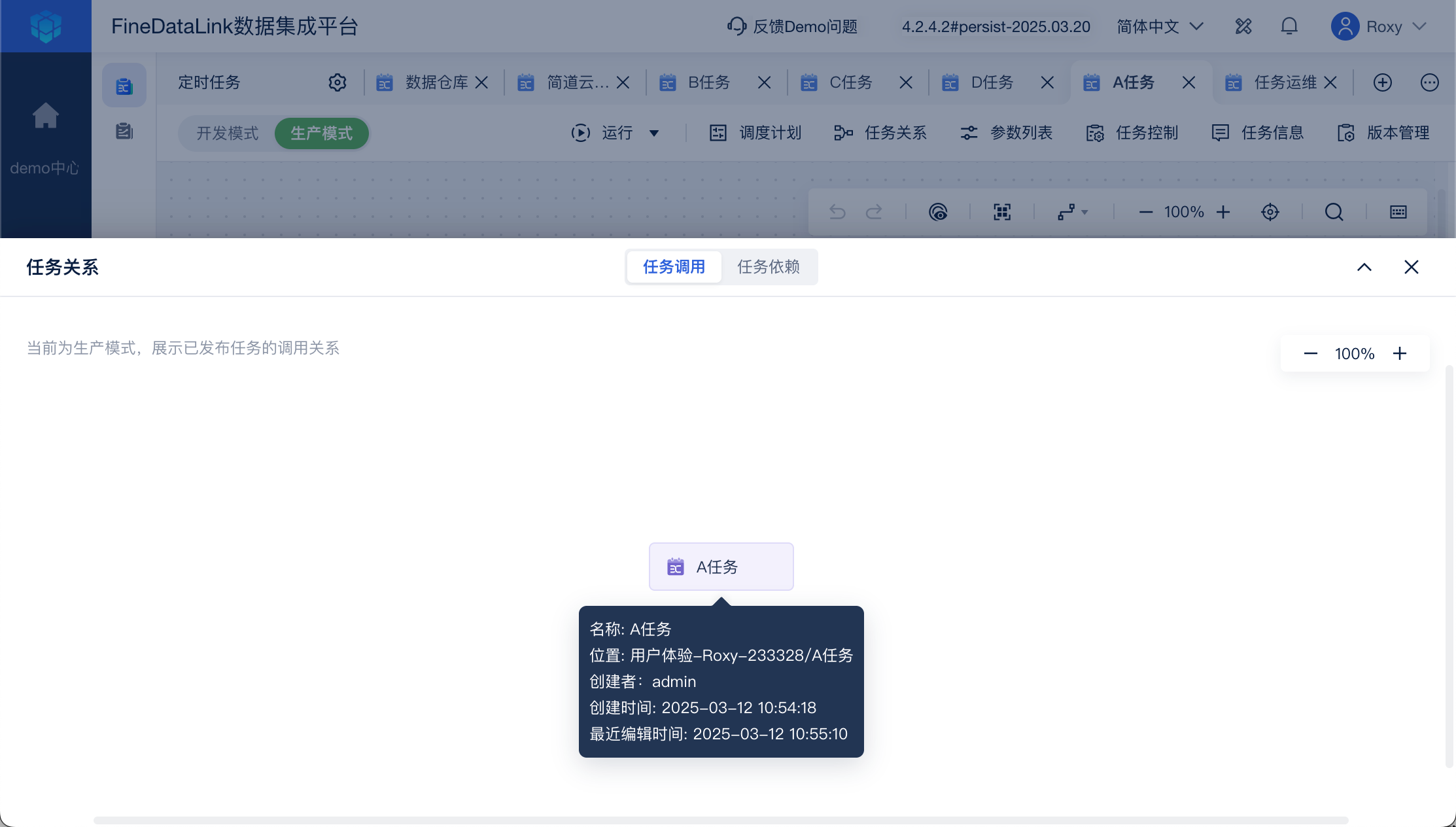

2）鼠标悬浮在某个任务名称上，显示该任务的名称、位置、创建者、创建时间、最近编辑时间（适用于「任务调用」和「任务依赖」）。如下图所示：

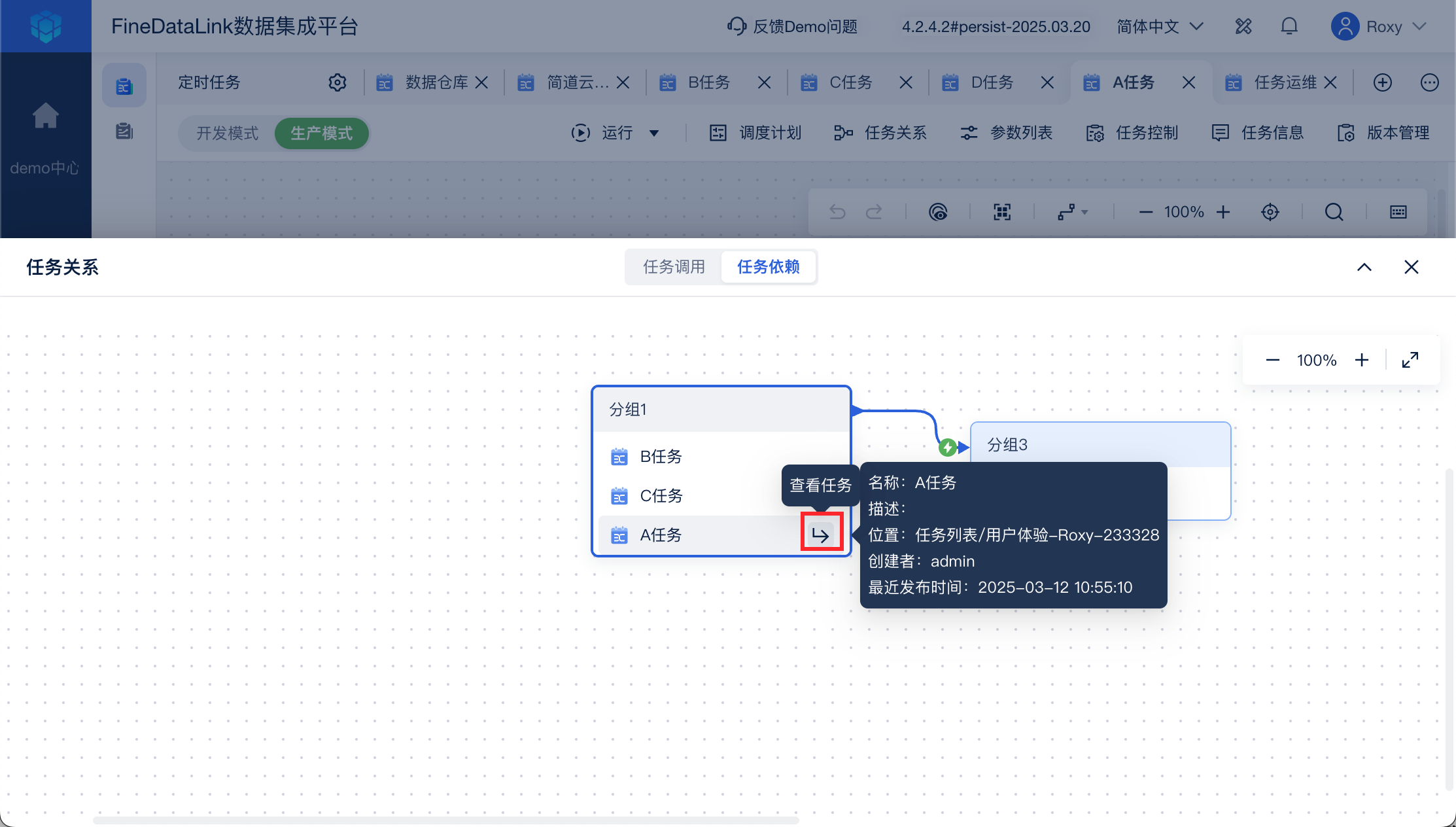

3）鼠标悬浮在某个任务名称上，有该任务管理权限的用户可跳转至其他任务编辑界面。如下图所示：
