圖表超連-網路報表

1.1 預期效果

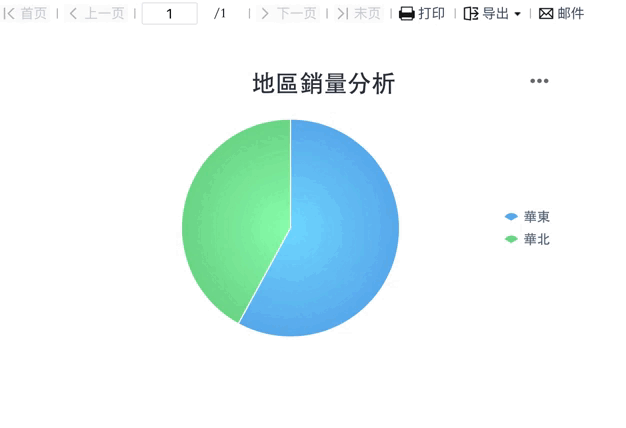

設定超級連結後，點選圖表的分類或系列，可以連結到其他網路報表，預期效果如下圖所示：

1.2 實現思路

圖表屬性面板「特效>交互屬性」下點選新增連結，選擇「網路報表」，如下圖所示：

我們將製作兩張報表作為範例：

• A 報表：「地區銷量分析」報表，用一張「餅圖」展示華東和華北兩個地區的銷量對比。

• B 報表：「銷售員銷量分析」報表，設定資料集參數 $area 表示地區，用「柱形圖」展示某地區下銷售員的銷量分析。

點選 A 報表的地區則跳轉到 B 報表並展示相應地區下銷售員的銷量。

2.1 製作 A 報表

2.1.1 準備資料

建立普通報表，建立資料庫查詢 ds1，SQL 查詢語句為：SELECT * FROM 銷量。

2.1.2 設計報表

合併一片儲存格區域，插入餅圖。如下圖所示：

2.1.3 綁定圖表資料

選擇 ds1 資料集，分類為「無」，系列名使用「欄位值」，系列名為「地區」，值為「銷量」，匯總方式選擇「求和」。如下圖所示：

2.1.4 設定圖表標題

選擇「樣式>標題」，設定圖表標題為「地區銷量分析」。如下圖所示：

到這裏 A 報表的基礎製作就完成了，待完成 B 報表的製作後，重新整理增超級連結。

2.2 製作 B 報表

2.2.1 準備資料

建立普通報表，建立資料庫查詢 ds1，SQL 查詢語句為：SELECT * FROM 銷量 WHERE 地區='${area}'。輸入完成後點選下方的重新整理按鈕，出現參數 area，設定預設值為字串「華東」，則查詢資料時預設為華東地區下的所有資料。如下圖所示：

2.2.2 設計報表

合併一片儲存格區域，插入柱形圖。如下圖所示：

2.2.3 綁定圖表資料

選擇 ds1 資料集，分類為「銷售員」，系列名使用「欄位名」，欄位名為「銷量」，匯總方式選擇「求和」。如下圖所示：

2.1.4 設定圖表標題

選擇「樣式>標題」，點選 F(x) 進入公式定義介面，設定圖表標題為「$area+"銷量"」。那麼標題則會根據參數 area 顯示為相應的地區。如下圖所示：

到這裏 B 報表就製作完成了，儲存 B 報表，並將其命名為「銷售員銷量分析」。接下來我們在 A 報表中新增超級連結。

2.3 設定超級連結

在 A 報表中選中圖表，點選「儲存格元素>特效」，在交互屬性下點選「新增連結>網路報表」，彈出設定對話框。

1）選擇儲存的 B 報表即「銷售員銷量分析」報表，連結開啟方式選擇「新視窗」。

注：連結開啟有三種方式可供選擇 新視窗，對話框，當前視窗，當選擇對話框時，可自訂對話框的大小及位置。

2）新增一個傳遞給 B 報表的參數，參數名與 B 報表中的參數名保持一致，參數值選擇「系列名稱」即地區，選擇後自動顯示為 F(x) =SERIES。

注：這裏如果不新增參數，同樣可以開啟新視窗顯示 B 報表，但是沒有任何交互效果，新增參數則 B 報表可以根據 A 報表點選的系列顯示對應地區的資料。

如下圖所示：

到這裏設定超級連結也就完成了。

2.4 效果預覽

2.4.1 PC 端

分別儲存兩張報表，「分頁預覽」A 報表，點選「華東」即可開啟新視窗顯示「華東銷量」，點選「華北」即可開啟新視窗顯示「華北銷量」。效果如 1.1 節預期效果所示。

2.4.2 行動端

行動端預覽時，無論超級連結開啟的方式設定為新視窗、對話框還是當前視窗，效果都一樣。且無法從 B 報表傳回 A 報表。效果如下圖所示：

點選下載範本：

地區銷量分析.cpt

銷售員銷量分析.cpt
