自定义钻取地图

1.1 版本

1.2 应用场景

钻取地图在普通地图的基础上，实现了钻取交互式数据查询效果。通过点击操作，可以钻取国家>省>市>区等不同地理层级的数据。

「自定义钻取地图」是钻取地图的一种，可以给不同的钻取层级设置不同的地图类型（区域地图或点地图），满足不同场景下的用户需求，具有较高的图表自由度。

效果如下图所示：

1.3 功能简介

自定义钻取地图与 钻取区域地图 、钻取点地图 的区别就在与其「钻取层级」可以选择展示类型为「区域地图」或者「点地图」。

如下图所示：

若仅仅展示「自定义钻取地图」设置不同展示类型的效果，那么示例并没有什么难度和意义。

所以本文将结合 地图配置 自定义地理信息进行讲解，实现从中国行政大区钻取到省，再钻取到市的效果。

2.1 地图配置

进入设计器后，点击设计器顶部菜单栏「服务器>地图配置」，登录数据决策系统，跳转到地图配置界面。

2.1.1 复制并修改地理信息

注：11.0.6 版本之前的设计器中，若需要自定义地图边界，需手动描边，可参考 10.0 文档 自定义钻取地图（10.0版本） 。

11.0.6 及之后版本的设计器中，内置了「中国行政区」地图边界，但它仅作为独立的目录文件存在，没有下级目录，所以无法用于钻取。

因此我们需要为其添加子目录文件，分别展示每一个区域，以「华东」区域为例，操作步骤如下：

1）鼠标悬浮「中国」目录，点击「复制」按钮，在弹出的设置框中修改文件名称为「华东」，父级目录选择「中国行政区」。

注：父级目录选择后无法移动，若选择错误，后续可再次复制到其他目录。

2）新建后，点击地图展示界面工具栏中的「删除」按钮，点选删掉不属于华东的省份，删除后点击「完成」，再点击右上角「保存」按钮。

注：删除操作不可撤销，删除后必须点击右上角「保存」按钮，再点击其他目录，否则之前的操作将会丢失。

其余区域同理制作即可。

操作演示如下所示：

同理，可以在「中国」目录下，选中省份目录文件，复制到对应的大区下，本文示例仅为「华东」区域复制省份信息。如下图所示：

2.1.2 JSON 文件存储路径

完成地理信息配置后，JSON 文件自动保存到%FR_HOME%\webroot\WEB-INF\assets\map\geographic\world路径下。如下图所示：

点击下载本文已配置好的地理信息：中国行政区.zip ，解压后直接将整个文件夹放到上述路径下，再到数据决策系统「地理配置」界面，点击右上角「同步地理文件」，即可在设计器中直接使用。

2.2 报表设计

2.2.1 准备数据

点击设计器左上角「文件>新建普通报表」，然后新建两个数据集。

1）在左下方新建数据库查询 ds1，输入 SQL 查询语句：SELECT * FROM 地图 。

2）再新建一个 内置数据集 「区域销售额」，表设计如下图所示：

2.2.2 插入图表

合并一片单元格区域，点击上方工具栏插入图表按钮，插入一个「钻取地图>区域地图」，如下图所示：

2.2.3 图层设置

在右侧属性面板「类型」中，选择钻取地图类型为「自定义」，地图边界为「中国行政区」，GIS 图层为「标准>幻影黑」。

如下图所示：

2.2.4 绑定数据

1）选择「数据>钻取层级关系」，层级属性缩放等级选择「自动」，展示类型可选择「区域地图、区域地图、点地图」。如下图所示：

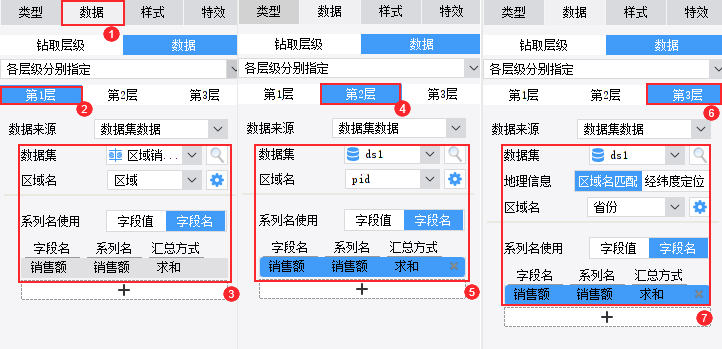

2）选择「数据>数据」，设置为「各层级分别指定」，每一层绑定数据内容具体如下图所示：

注1：第三层由于展示类型是「点地图」，因此地理信息可选择两种不同的方式。

注2：区域名匹配时采用「模糊匹配」，详情可参见文档 地图模糊匹配 。

2.3 效果预览

2.3.1 PC 端

保存模板，点击「分页预览」，效果如 1.2 应用场景中所示。

2.3.2 移动端

App 端和 HTML5 端均支持，效果如下图所示：

点击下载模板：自定义钻取地图.cpt
