历史版本8 :FVS模型轨迹运动接口 返回文档
编辑时间:
内容长度:图片数:目录数:
修改原因:
适用场景：安装了「FineVis数据可视化」插件的用户，可参考本文了解 FineVis 的相关功能。
版本编辑
| 报表服务器版本 | 插件版本 | 功能变动 |
|---|---|---|
| 11.0.16 | V1.15.0 | 新增控制模型轨迹运动接口：rotateTo 、rotateForwardTo 、scaleTo 、moveTo |
接口说明编辑
以下接口支持 三维自定义场景组件 以及 三维城市场景组件 中的自定义模型，获取模型对象后，可通过接口设置模型沿特定轨迹运动、转向、缩放等效果。
| 方法 | 含义 | 参数说明 |
|---|---|---|
| rotateTo() | 模型从当前欧拉角转到指定欧拉角 注：欧拉角表示模型在 x-y-z 三个轴上的旋转角度 | rotation：模型欧拉角，例如 [0,90,0] option：模型转向动画时长、回调监听 |
rotateForwardTo() | 模型从当前朝向转到指定朝向 | forward：指定朝向的方向向量，例如 [0, 1, 0] coord:{rotation,forward} 描述模型坐标系的正面方向 option：模型转向动画时长、回调监听 |
scaleTo() | 模型从当前大小缩放到另一个大小 | scale：模型大小 option：模型缩放动画时长、回调监听 |
moveTo() | 模型从当前位置移动到下一个位置 | position：模型位置 coord:{rotation,forward}|boolean 描述模型坐标系的正面方向 option：模型移动动画时长、回调监听 rotateForwardOption：模型朝向旋转参数 |
接口 option 说明
动画时长相关规则
duration 和 speed 属性，都可以指定动画时长，但二者应用场景不同，一般只需要给出一个属性即可；若两者都存在，优先使用 duration。
1）duration：用于直接指定动画时长，单位 秒，需大于等于 0；当 duration = 0 时，表示无动画效果，立即变换到指定状态。
2）speed：通过设置动画速度来指定动画时长，单位 1/秒，需大于 0 。比如给定 speed 的情况下，moveTo 到更远的位置，需要的时间更多。
回调监听相关规则
1）onTransforming: (factor, value) => { func(); } 用于监听动画执行过程中的模型属性的变化，以及动画进度。
factor 表示动画进度，范围为[0, 1] 。动画开始时 factor 为0，动画结束时，factor 为 1。
value 表示动画属性，对于 moveTo ，value 为模型位置，rotateTo 或 rotateForwardTo，value 为模型旋转角度。
2）onTransformCompleted: () => { func(); } 动画结束时调用函数。
使用限制
本文所述接口对模型的「缩放」和「旋转」有以下使用限制，不满足以下条件时，接口仍可使用，但对应效果不正确。
缩放（scaling）需为 [1, 1, 1] 的比例，且不能为负值
旋转（rotation）需设置为「0, 0, 0」
如下图所示：
接口示例编辑
rotateTo
实现方式如下：
export type IMeshAnimationInfo<T> = {
onTransforming?: (factor: number, value: T) => void;
onTransformCompleted?: () => void;
duration?: number;
speed?: number;
};
rotateTo(
rotation: NumberArray3,
option: IMeshAnimationInfo<NumberArray3>
): void;
实现案例如下：
//场景一：同时传合法的duration和speed,duration生效
setTimeout(function(){
// 获取模型组件中的模型对象
const widget=duchamp.getWidgetByName("3D");
const taxi=widget.getMeshByName("taxi");
const nextRotation = [100, 190, -60];
rotationOption={
duration:5,
speed:50,
onTransforming:(factor,value)=>{
if(factor==0){
console.log("场景1Begain：模型渐变(duration=10)到指定欧拉角")
console.log("taxi的rotation:"+taxi.rotation)
}
},
onTransformCompleted: () => {
console.log("场景1END！rotation: [100, 180, -60] === ["+taxi.rotation+" ]")
}
}
taxi.rotateTo(nextRotation, rotationOption);
},1000)

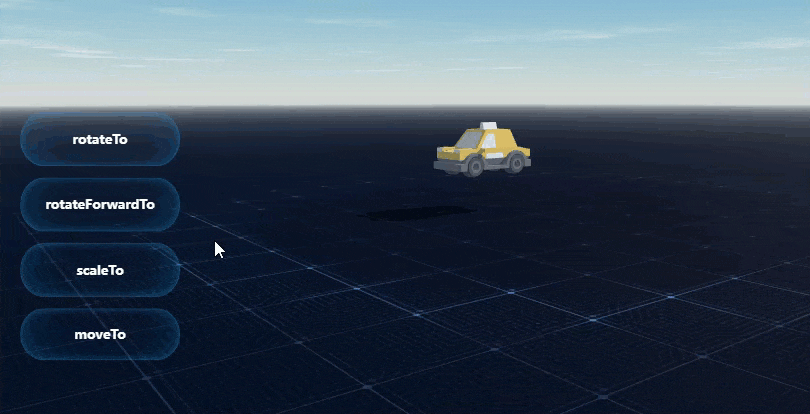

效果如下图所示：
rotateForwardTo
实现方法如下：
type MeshForward = {
rotation?: NumberArray3;
direction?: NumberArray3;
};
const DefaultMeshForward: MeshForward = {
rotation: [0, 0, 0],
direction: [0, 0, 1],
};
export type IMeshAnimationInfo<T> = {
onTransforming?: (factor: number, value: T) => void;
onTransformCompleted?: () => void;
duration?: number;
speed?: number;
};
rotateForwardTo(
direction: NumberArray3,
option: IMeshAnimationInfo<NumberArray3> & { forward?: MeshForward }
): void;
实现案例如下：
//场景二：指定朝向： rotation & forward
setTimeout(function(){
// 获取模型组件中的模型对象
const widget=duchamp.getWidgetByName("3D");
const taxi=widget.getMeshByName("taxi");
const nextForwardDirection = [1, 1, 1];
const meshForward={
rotation:[90,100,180],
forward:[0,1,0]
}
rotateForwardOption1={
duration: 4,
speed:60,
meshForward,
onTransforming:(factor,value)=>{
if(factor==0){
taxi.setScaling([6,6,-6])
console.log("场景2Begain>>>>>定义朝向")
}
},
onTransformCompleted: () => {
console.log("场景2END")
}
}
taxi.rotateForwardTo(nextForwardDirection, rotateForwardOption1);
},1000)

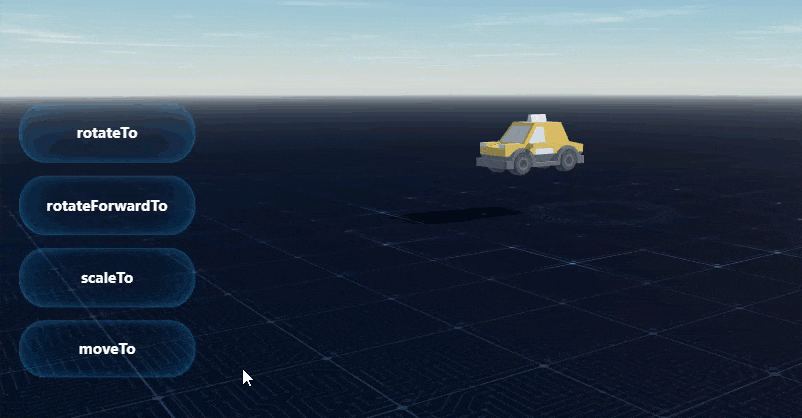

效果如下图所示：
scaleTo
实现方法如下：
export type IMeshAnimationInfo<T> = {
onTransforming?: (factor: number, value: T) => void;
onTransformCompleted?: () => void;
duration?: number;
speed?: number;
};
scaleTo(
scaling: NumberArray3,
option: IMeshAnimationInfo<NumberArray3>
): void;
实现案例如下：
//场景三：变换缩放大小
setTimeout(function(){
// 获取模型组件中的模型对象
const widget=duchamp.getWidgetByName("3D");
const taxi=widget.getMeshByName("taxi");
const nextScale = [15, 15, 15];
scaleOption={
duration: 3,
onTransforming:(factor,value)=>{
if(factor==0){
console.log("场景3Begain")
console.log("taxi的scale:"+taxi.scaling)
}
},
onTransformCompleted: () => {
console.log("场景3END！taxi的scale:[15, 15, 15]==="+taxi.scaling)
}
}
taxi.scaleTo(nextScale, scaleOption);
},1000)

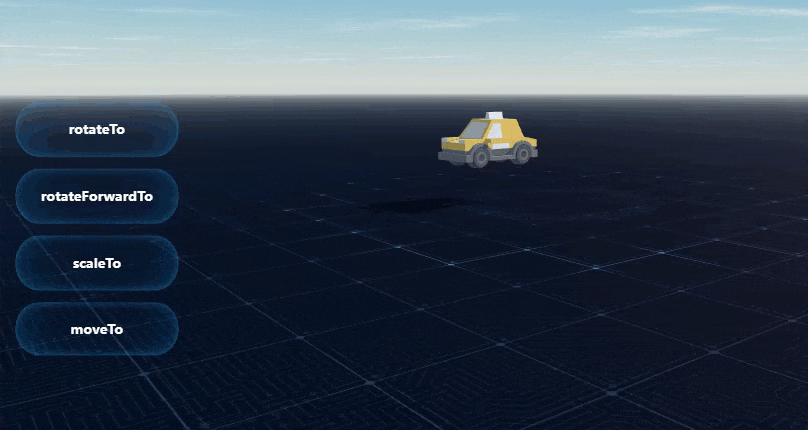

效果如下图所示：
moveTo
实现方法如下：
type MeshCoord = {
rotation?: NumberArray3;
forward?: NumberArray3;
};
const DefaultMeshCoord: MeshCoord = {
rotation: [0, 0, 0],
forward: [0, 0, 1],
};
export type IMeshAnimationInfo<T> = {
onTransforming?: (factor: number, value: T) => void;
onTransformCompleted?: () => void;
duration?: number;
speed?: number;
};
export type IMeshForwardRotationInfo<T> = IMeshAnimationInfo<T> & { coord?: MeshCoord }
moveTo(
position: NumberArray3,
option: IMeshAnimationInfo<NumberArray3>,
rotateForwardOption?: IMeshForwardRotationInfo<NumberArray3>
): void;
实现案例如下：
//场景四:先转向后移动
setTimeout(function(){
// 获取模型组件中的模型对象
const widget=duchamp.getWidgetByName("3D");
const taxi=widget.getMeshByName("taxi");
const nextPosition = [4.8, 1.0, -8];
// 模型头部朝向为旋转角度为[0, 180, 0]时的 方向向量 [1, 0, 0].
// 模型旋转时长: 3
const coord = { rotation: [0, 180, 0], forward: [1, 0, 0]};
const rotateForwardOption = {
coord,
duration: 3,
onTransforming:(factor,value)=>{
if(factor==0){
console.log("场景4Begain")
}
},};
// 模型沿直线运动到下一位置, 并自动旋转模型朝向沿轨迹方向
// 模型移动时长 3秒
positionOption={
duration: 3,
onTransforming:(factor,value)=>{
if(factor==0){
console.log("positionOption Begain")
console.log("taxi的position:"+taxi.position)
}
},
onTransformCompleted: () => {
console.log("场景4END！position的scale:[4.8, 1.0, -8]==="+taxi.position)
}
}
taxi.moveTo(nextPosition, positionOption,rotateForwardOption);
},1000)

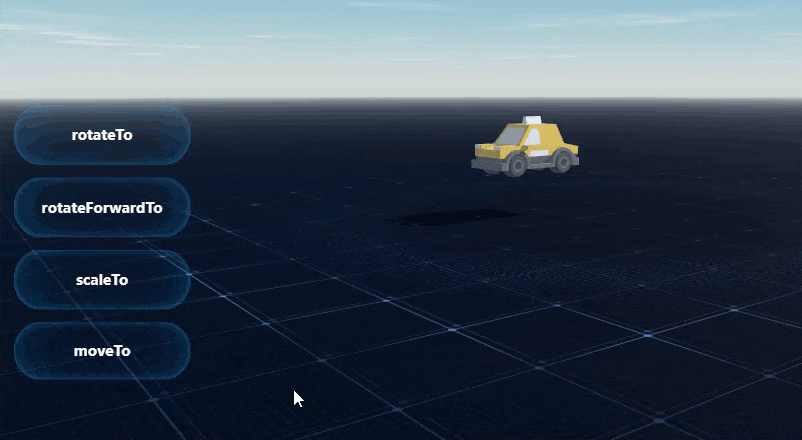

效果如下图所示：
模板下载编辑
点击下载模板：模型轨迹运动JS示例.fvs
