1.1 应用场景

条形图是用宽度相同的条形的高度或长短来表示数据多少的图形。

利用条形统计图，可以直观地表示数据量的大小并进行比较，可以比较明显地显示出各数据之间的比例差异。

1.2 图表特点

优点：简单直观，很容易根据柱子的长短看出值的大小，易于比较各组数据之间的差别。

缺点：不适合较大数据集的展现。

2.1 类型

以单元格元素或悬浮元素插入条形图后，可在右边属性面板的类型设置项下，自由选择4种子类型，如下图所示：

2.1.1 条形图

普通的条形图，根据柱子的长短比较各数据量之间的差异。

2.1.2 堆积条形图

不仅仅可以直观的看出每个系列的值，还能够反映出系列的总和，尤其是当需要看某一单位的综合以及各系列值的比重时，最适合使用堆积条形图。

2.1.3 百分比堆积条形图

继承了百分比堆积条形图的特点，适用于展示比例信息，不展示具体的数值。如果横向各个系列具体数据不重要，就可选用百分比堆积条形图，以反映整体占比情况。

2.1.4 自定义条形图

用户可以自定义条形图的「堆积」和「坐标轴」的属性。

2.2 数据

条形图数据绑定的详细介绍可以参见文档：图表数据。

2.3 样式

条形图样式设计的详细介绍可以参见文档：图表样式。

在图表样式通用功能的基础上，「自定义条形图」新增了「堆积」和「坐标轴」属性自定义设置，如下所示：

1）渐变配色

2020-07-06 版本及之后版本 JAR 包新增柱形图渐变色配色方案，如下图所示：

• 自动：根据用户选择的配色方案，自动调整渐变效果

• 自定义：点击左右角标可以自定义渐变色区间

• 关闭：不使用渐变色效果

2）坐标轴自定义

「自定义条形图」属性面板的「样式>坐标轴」下新增「添加坐标轴」按钮，用户可新增其他的X、Y轴，并对新坐标的属性进行设置。

3）堆积自定义

新增的坐标轴需要对应到具体系列的值，「样式>系列」下新增「堆积和坐标轴」功能，用户可自定义坐标轴的堆积属性和系列对应关系。

2.4 特效

条形图特效设置的详细介绍可以参见文档：图表特效。

3.1 报表设计

3.1.1 数据准备

新建数据集 ds1，数据库查询语句如下：

select 类别名称,库存量,订购量,再订购量 from 产品,类别

where 产品.类别ID=类别.类别ID and 类别名称!='日用品'

order by 类别名称

3.1.2 插入图表

先合并一片单元格区域，选中单元格后点击上方工具栏插入图表按钮，插入一个条形图。如下图所示：

3.1.3 数据绑定

选中图表，点击右侧属性面板「单元格元素>数据」，绑定数据集数据，数据集选择 ds1，分类选择「类别名称」，系列名使用字段名，字段名和系列名选择「库存量」，汇总方式选择「求和」，再加一个字段名和系列名选择「订购量」，汇总方式选择「求和」。如下图所示：

3.1.4 样式设计

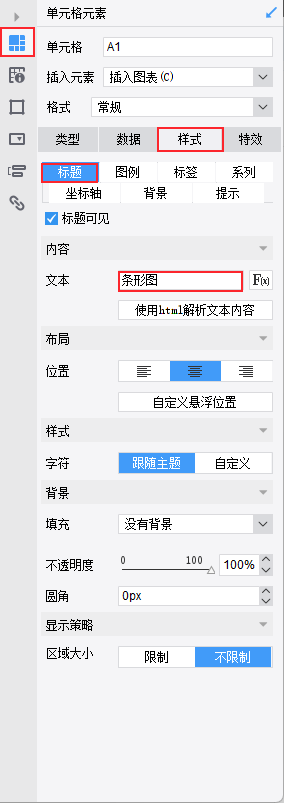

选中图表，选择「单元格元素>样式>标题」，输入文本「条形图」，其余设置默认。如下图所示：

3.2 效果预览

3.2.1 PC 端

保存报表，点击「分页预览」，效果如 1.1 节所示。

3.2.2 移动端

支持 App 端和 HTML5 端，效果如下图所示：

点击下载模板：条形图.cpt
