适用场景：安装了「FineVis数据可视化」插件的用户，可参考本文了解 FineVis 的相关功能。

1.1 版本

1.2 功能简介

单选按钮组控件在模板预览时，支持通过选择不同选项，实现联动其他组件。效果如下图所示：

组件动画请参见：FVS组件动画 。

组件样式请参见：FVS组件样式属性 。

2.1 控件内容

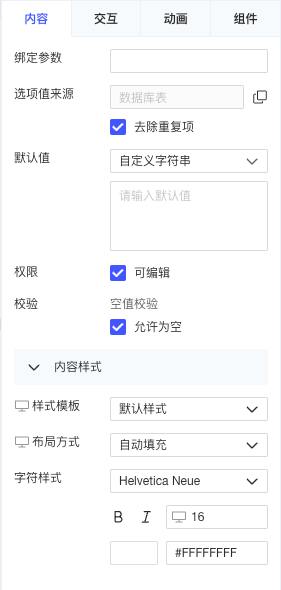

单选按钮组控件可设置的内容如下图所示：

2.1.1 内容

各设置项的详细介绍如下表所示：

2.1.2 内容样式

内容样式根据「样式模板」不同，设置项有所不同。按钮可选样式模板有四种：默认样式、胶囊按钮、联排按钮、图文按钮。

1）默认样式：可设置选项的布局方式和字符样式。

布局方式可选择如下三种：

• 自动填充：根据选项内容自动调整行列数

• 固定列数：可设置展示为 X 列，默认 1 列展示

• 固定行数：可设置展示为 X 行，默认 1 行展示

效果如下图所示：

2）胶囊按钮：可设置布局方式、字符样式、按钮样式和圆角。

布局方式同样可选择三种：自动填充、固定列数、固定行数。

效果如下图所示：

3）联排按钮：可设置布局方式、字符样式、按钮样式和圆角。

布局方式可选择自然布局或等分布局，不支持按列或按行填充。

效果如下图所示：

4）图文按钮：可设置布局方式、字符样式、按钮样式。

布局方式同样可选择三种：自动填充、固定列数、固定行数。

按钮样式中「按钮图标」的显示逻辑需注意：

• 按钮图标与选项是一一对应的关系，按从左到右、从上到下的顺序排布。

• 选中按钮图标，图标资源支持为 无、我的资源、自定义上传、在线图片 四种设置方式。

• 支持添加多个图标；鼠标悬浮图标，点击右上角删除按钮即可删除。V2.5.1 之前版本不支持删除。

• 若图标数大于选项数，多余的图标不显示；若图标数小于选项数，或图标资源为无，则显示空白图标。

效果如下图所示：

2.2 控件交互事件

点击「交互>添加事件」，可添加 JavaScript 事件实现更多效果。单选按钮组控件支持「初始化后事件」和「点击事件」。如下图所示：

点击具体的某一个事件，会弹出 JavaScript 事件设置框。如下图所示：

注：关于 FVS 支持的 JavaScript 可参考文档 FVS支持的JS接口场景 。

3.1 准备模板

1）点击设计器左上角「文件>新建可视化看板」。

2）新建数据库查询 ds1 ，输入 SQL 查询语句 SELECT * FROM 销量 where 地区='${area}' ，并给参数 area 设置默认值为「华东」，即默认获取华东地区的销量数据。

如下图所示：

3.2 添加单选按钮组控件

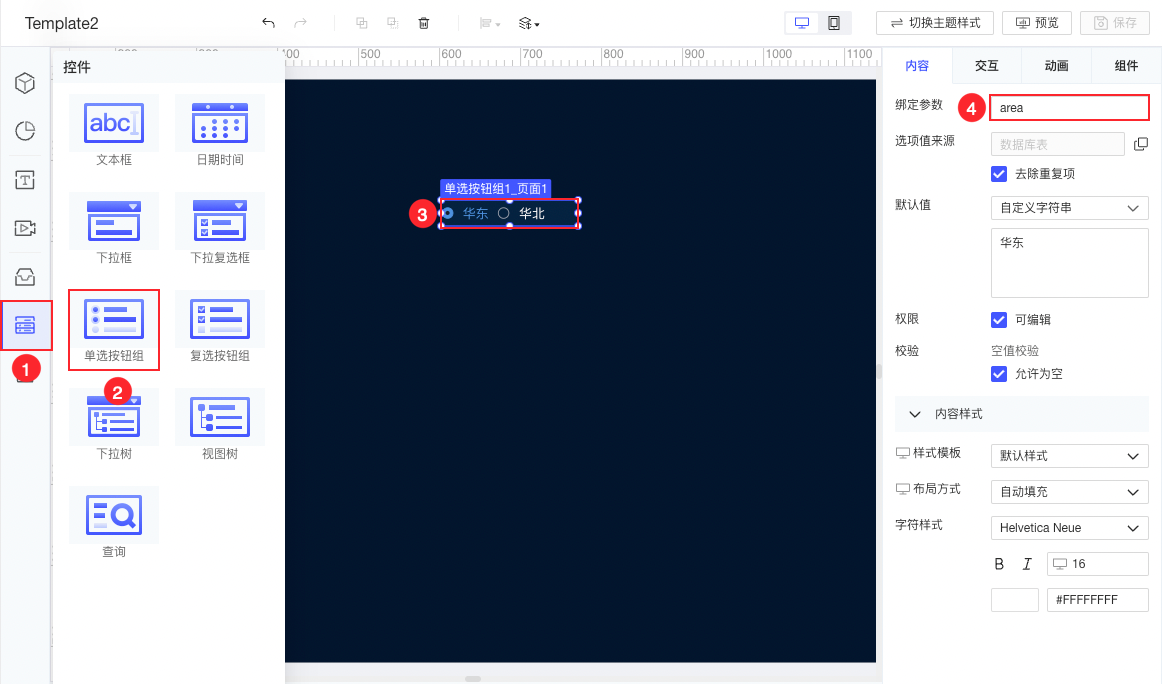

1）点击组件区「控件>单选按钮组」，将控件添加到页面中。

在右侧配置面板「内容」中将绑定参数设置为「area」，即可与数据集中定义的 area 参数匹配。如下图所示：

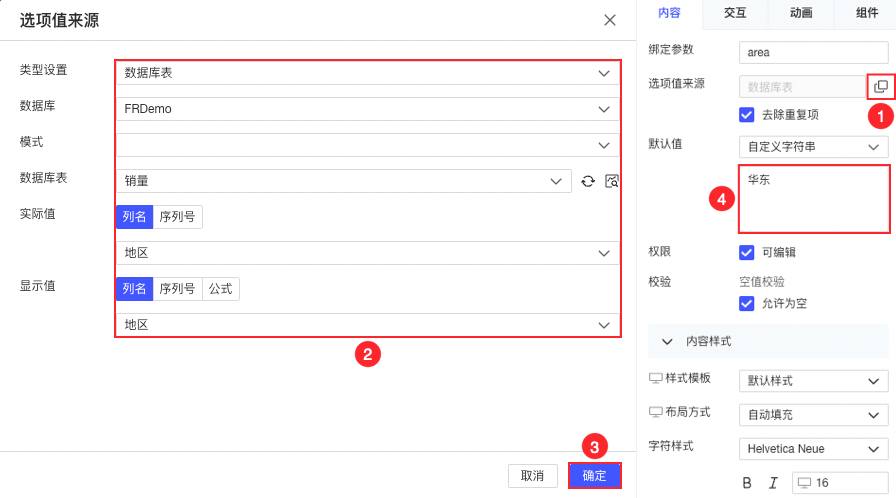

2）绑定单选按钮组控件的选项值来源，选择类型为「数据库表」，选择 FRDemo 中销量表的「地区」字段。设置默认值为自定义字符串「华东」。如下图所示：

3.3 添加柱形图

点击组件区「图表>柱形图」，将柱形图组件添加到页面，给柱形图绑定含有 area 参数的数据集中数据。如下图所示：

3.4 效果预览

3.4.1 PC 端

点击右上角「保存」，点击「预览」，当选中不同的单选按钮时，柱形图则显示为对应地区的产品销量。如 1.2 节效果所示。

3.4.2 移动端

预览方式请参考 FVS移动端预览 ，效果如下图所示：

点击下载模板：FVS单选按钮组控件示例.fvs
