1.1 版本

1.2 应用场景

在报表设计时，「插入>单元格元素/悬浮元素」类型里，新增一种元素类型”多热点图片“。类似插入图片功能，同时支持在图片上设计热点区域，并可设置热点对应的网页链接。热点区域支持圆形、矩形和自定义多边形区域。效果图如下所示：

预览模板时，点击图片中对应的区域打开指定的链接地址。

1.3 功能描述

• 支持图片编辑功能、热点区域设置及链接配置等功能。

• 不支持移动端。

• 不支持在 FVS 可视化看板和决策报表中使用。


2.1 插件安装

点击下载插件：多热点图片插件

设计器插件安装方法请参见：设计器插件管理

服务器安装插件方法请参见：服务器插件管理

2.2 操作方法

2.2.1 功能入口

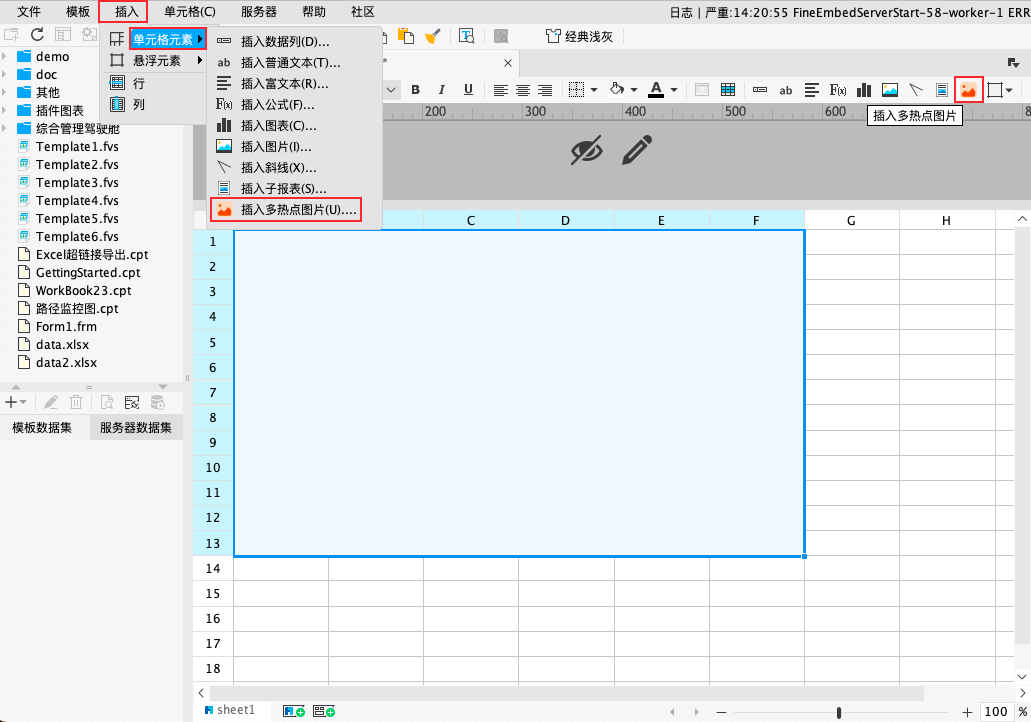

新建普通报表，点击设计器左上角「插入>单元格元素/悬浮元素>插入多热点图片」，即可打开多热点图片设计窗口。

通过设计器工具栏也可打开多热点图片设计窗口。如下图所示：

2.2.2 编辑多热点图片

1）添加图片

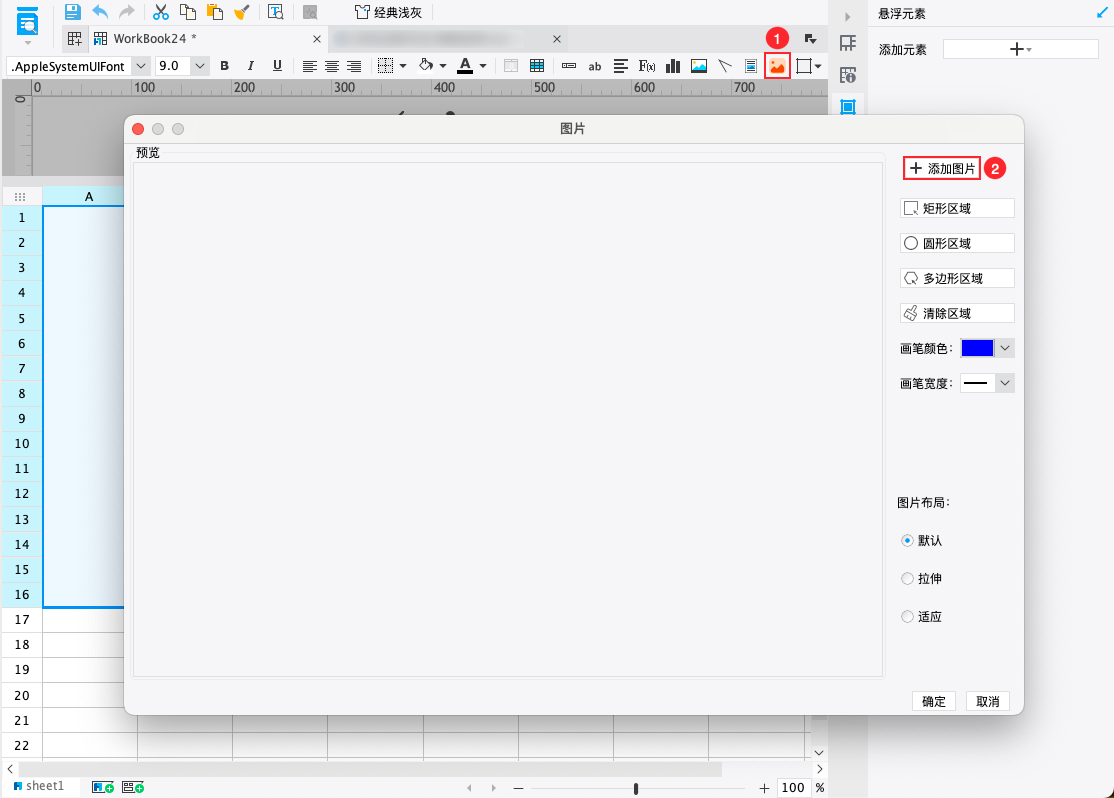

在设计器上点击插入多热点图片元素后，会自动弹出多热点图片编辑窗口。在设计窗口右边点击“添加图片”按钮，选择一张图片进行添加。如下图所示：

2）调整布局

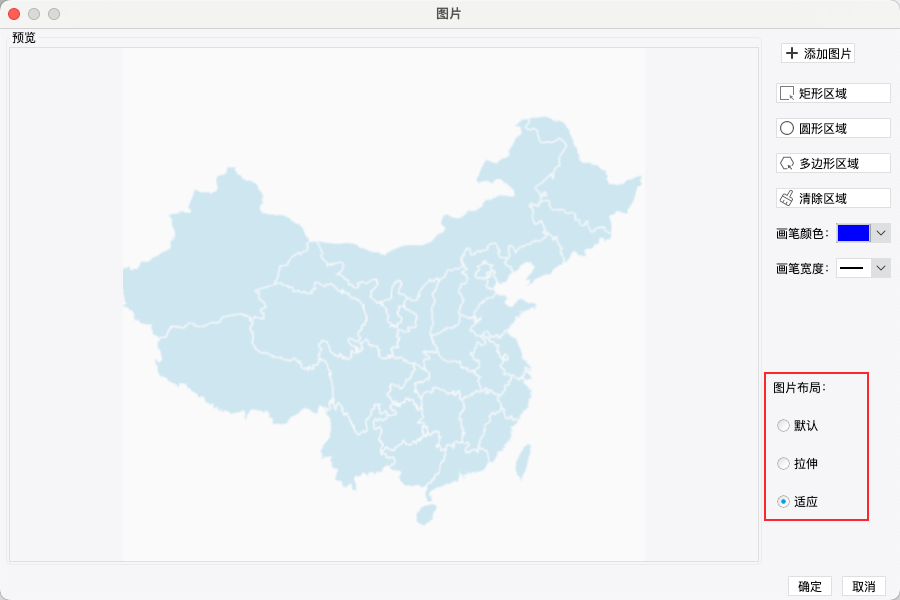

新增图片后，可以选择图片的布局方式，支持“默认”、“拉伸”、“适应”三种布局方式。

默认：原始图片大小，拉伸：适应图片父元素大小，适应：按比例缩放适应父元素大小。

3）设置区域

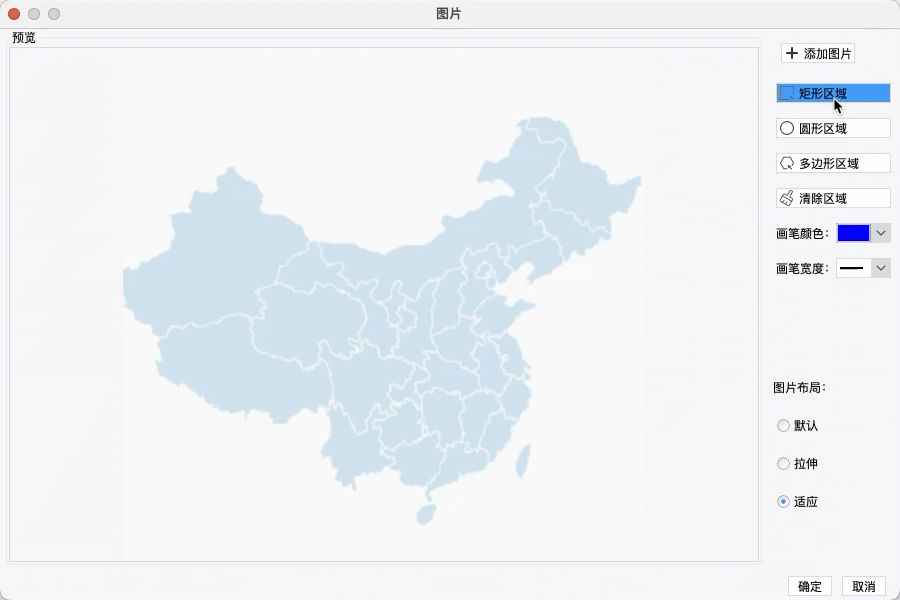

• 矩形区域：在设计窗口右边点击“矩形区域”按钮，然后在图片需要设置热点的区域，按下鼠标左键（保持按下不松开）拖动鼠标，最后松开鼠标左键，即可设置矩形热点区域。如下图所示：

• 圆形区域的设置步骤跟矩形区域一样。

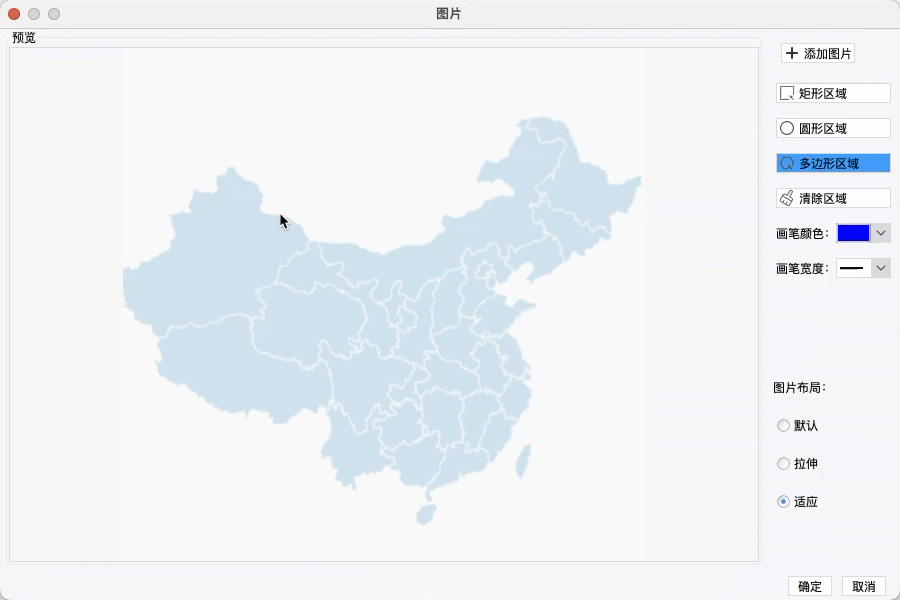

• 多边形区域：在设计窗口右边点击“多边形区域”按钮，然后在图片上单击-移动位置-再点击-再移动位置-再单击（可多次设置点），最后双击结束，即可设置多边形区域。如下图所示：

注：画区域的时候，画笔的颜色及粗细，可自定义设置。

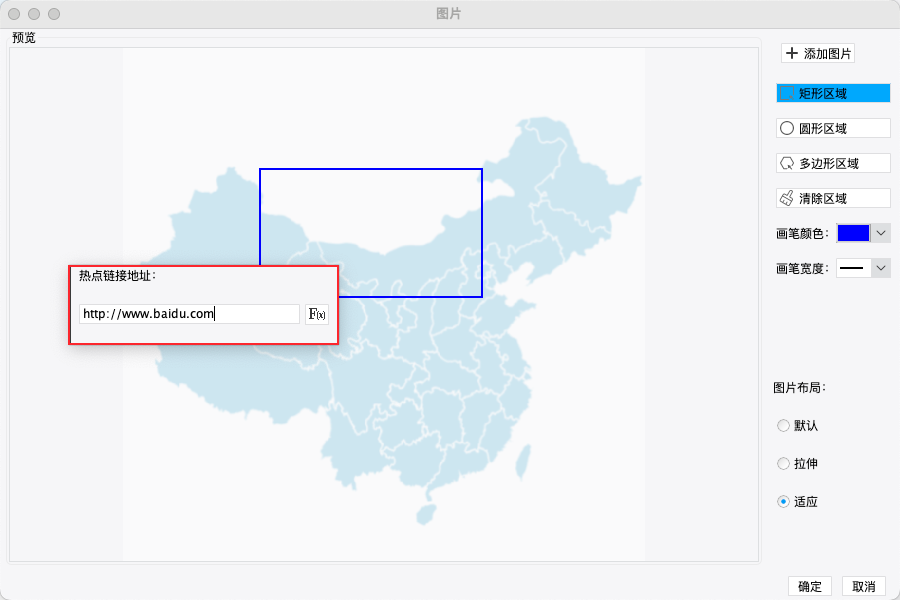

在画好的区域内，点击鼠标右键可弹出输入框，输入网页链接地址，即可完成热点区域的设置。如下图：

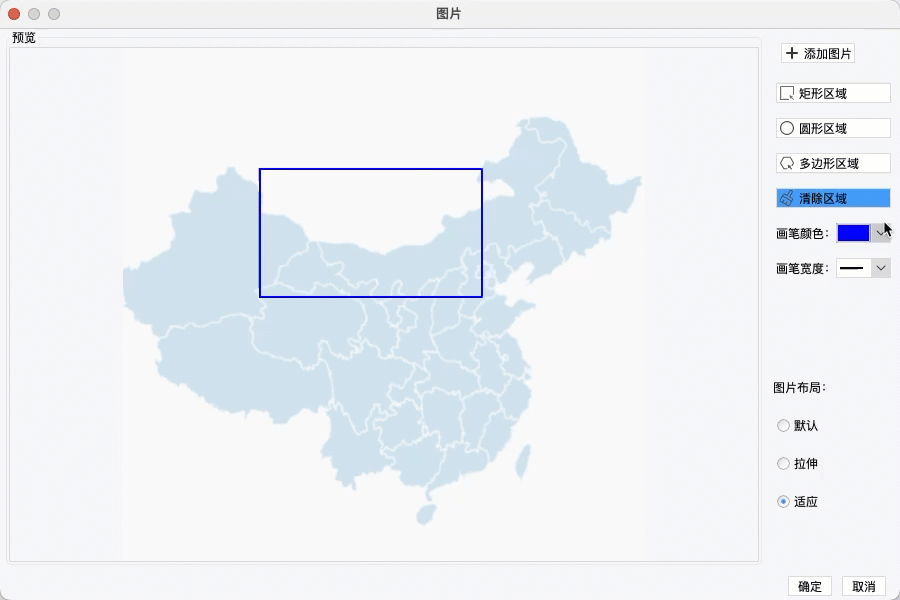

在设计窗口右边点击“清除区域”按钮，然后在图片上画矩形区域，画完后区域内的热点即可被清除掉。

2.3 效果预览

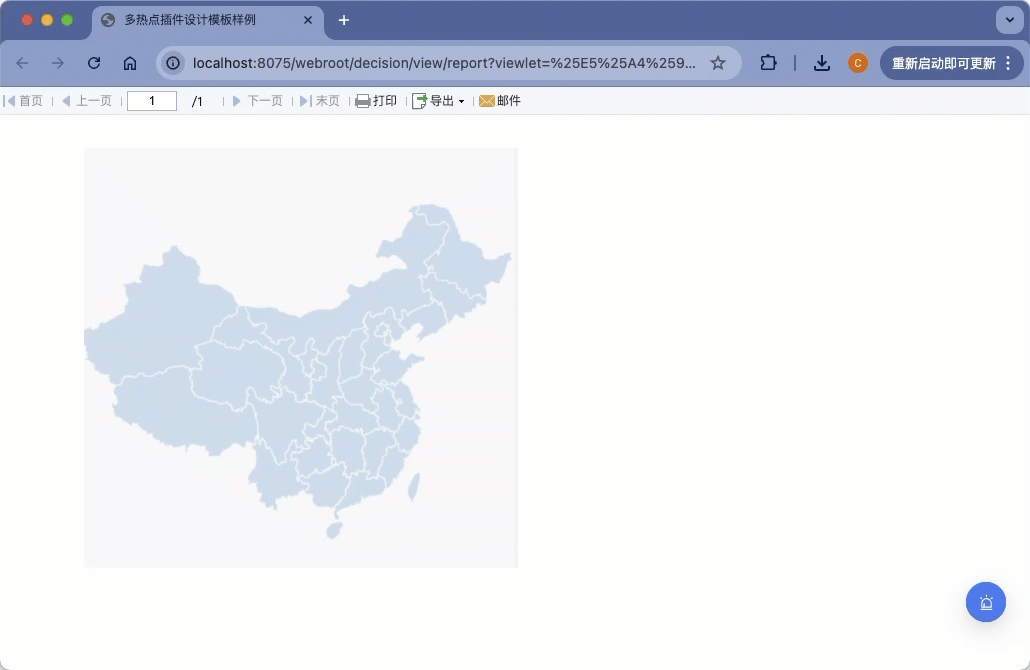

保存报表，点击「分页预览」，效果如下图所示。

注：不支持移动端。

点击下载模板：多热点插件设计模板样例.cpt
