1. 概述编辑
1.1 适用场景
此文档为适配FVS的模型优化指南。
这套模型优化指南会在建模软件中的模型处理方式上区别于其他3D可视化工具。
模型优化大致分为模型处理和贴图处理2类。
1.2 注意事项
其中标题后有“*”的为建模软件中需要重点关注的地方。
建议先根据GLB模型使用问题排查了解模型有什么问题，然后再根据优化指南知道如何解决模型问题。
2. 导出Glb模型编辑
2.1 导出方法
FVS目前支持的模型格式为glb（gltf2.0），可以根据自己现有的模型进行格式转换或在软件中导出。
以下为市面上常用的模型格式转换glb的方法：
3. 性能优化-模型处理类编辑
3.1 合并独立网格对象（减少mesh/对象数）*
什么是mesh数：
mesh数是影响glb文件在产品中性能的主要因素。
mesh指glb文件中的独立网格，所以mesh数是glb中所有独立网格的数量，且一个mesh上只会有一种材质。
mesh数也可以简单理解为三维软件中的对象数，但不同点在于三维软件中的对象可以有多个材质。
注：Glb中一个mesh只会有一个材质，所以当三维软件中导出glb时，其中的对象会根据其材质进一步拆分，所以会出现mesh数比三维软件中的对象数多的情况。
如何查看mesh数：
使用Chrome或者Microsoft Edge来打开babylonjs模型检测网站或FVS模型检测网站，选择要查看的glb文件并上传，在右侧即可查看该文件的mesh数。
Mesh数建议：
一般mesh数建议控制在1000以下，不然容易造成预览卡顿，帧数低等情况。
操作方法：
若三维软件中对象数较多，可以通过合并那些不需要交互、没有实际业务使用需求的对象来减少对象数，从而导出后就能对应减少mesh数。
在blender中，合并的方式为：选中你想要合并的那些对象，按CTRL+J来进行合并。
附：
三维模型相关文档快速引导：Glb文件的mesh数和优化
Mesh数优化视频教程：预览帧数优化-mesh数优化
3.2 关联相同的对象 *
关联复制有什么效果：
可以起到共用一份物体数据，减少文件大小及预览帧数的作用。
这个优化方法适用于在场景中有很多重复的相同对象时去使用，例如多台机械设备、仓库货架、货物等。
根据建模完成情况，有2个阶段可以处理这类优化：1.模型制作过程中处理。2.模型已经做完后进行处理。
操作方法：
模型制作过程中处理：
在blender中，选中你想要复制的物体，按快捷键ALT+D进行关联复制。同时右侧“数据”窗口会有你关联复制之后的对象数量。
如下图：“3”为已经关联复制之后的数量。
模型已经做完后进行处理：
在blender中，如果现在所有的模型已经做完了，并且在做的过程中没有进行关联复制。可以对已经做好的对象进行处理，选中所有相同样子的对象，按快捷键CTRL+L来关联物体数据。
如下图所示，CTRL+L之后会跳出关联/传递数据的菜单，选择点击关联物体数据。同理，在进行关联物体数据之后，右侧“数据”菜单会有关联之后的对象数量，如下图的“20”。
注：过多的关联对象会使对象数量（mesh）变多。把不需要交互、没有业务使用需求的对象优先进行“合并”。其次把需要交互的、有业务使用需要的相同对象，进行关联复制/关联物体数据。
附：
Mesh数优化视频教程：预览帧数优化-关联优化
3.3 减少模型面数
如何查看模型面数：

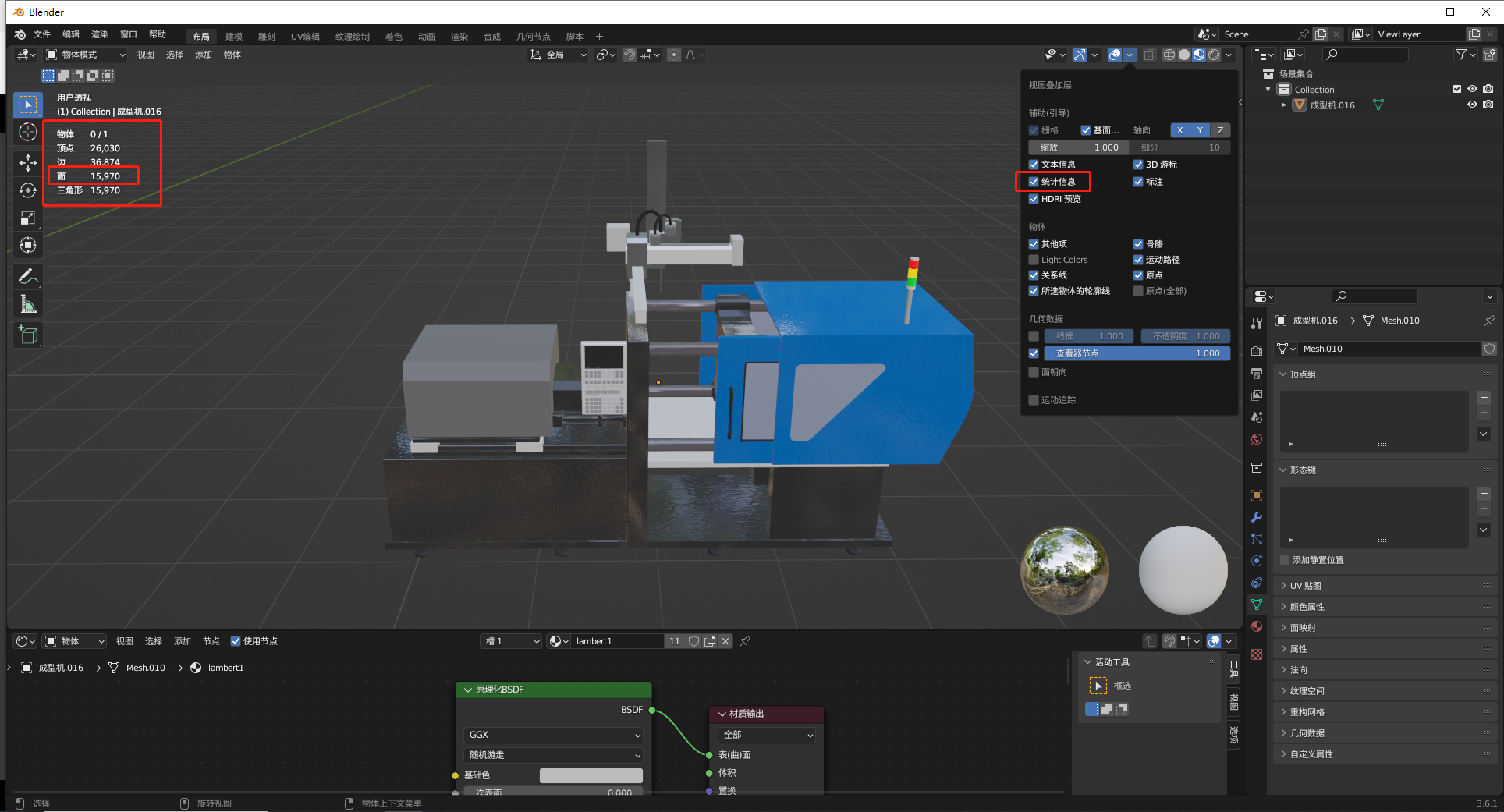

在blender中，在视图叠加层中找到统计信息并打开，就可以看到此模型的面数总数。如下图所示：
面数建议：
一般glb文件面数建议控制在1000w以下，不然容易导致文件较大、加载慢等问题。
操作方法：
减少模型面数的方法大致分为3种：使用低模素材、手动重新拓扑、借助建模软件内的功能精简模型。
使用低模素材
在场景中，我们应该重点展示的是有业务使用需求的对象。其他配景模型或辅助模型都建议使用低模素材，例如雕塑、植物、装饰品、汽车、广告牌等。
手动重新拓扑
如果我们现有的模型精度非常的高，又或者是建模软件、建模逻辑、模型互通等不同原因导致模型面数很高，我们应当手动重新以简洁的建模方法去新建相似的模型进行替换。
如下图，为圆柱体模型优化前后的面数变化，原本的圆柱体面数在500多个面，重新做一个简洁的圆柱体做替换只有50多个面。
借助建模软件内的功能精简模型
可以借助建模软件内置的功能来进行模型简化。在blender中，使用修改器中的精简-塌陷/反细分/平面并修改其参数，从而对面数较高的模型进行优化精简并应用。

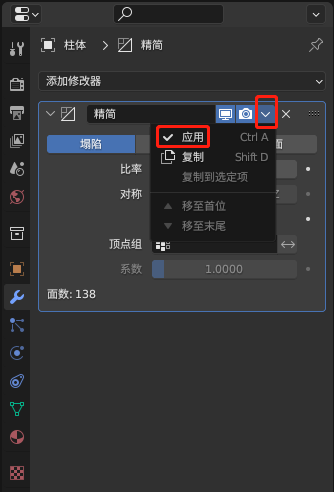

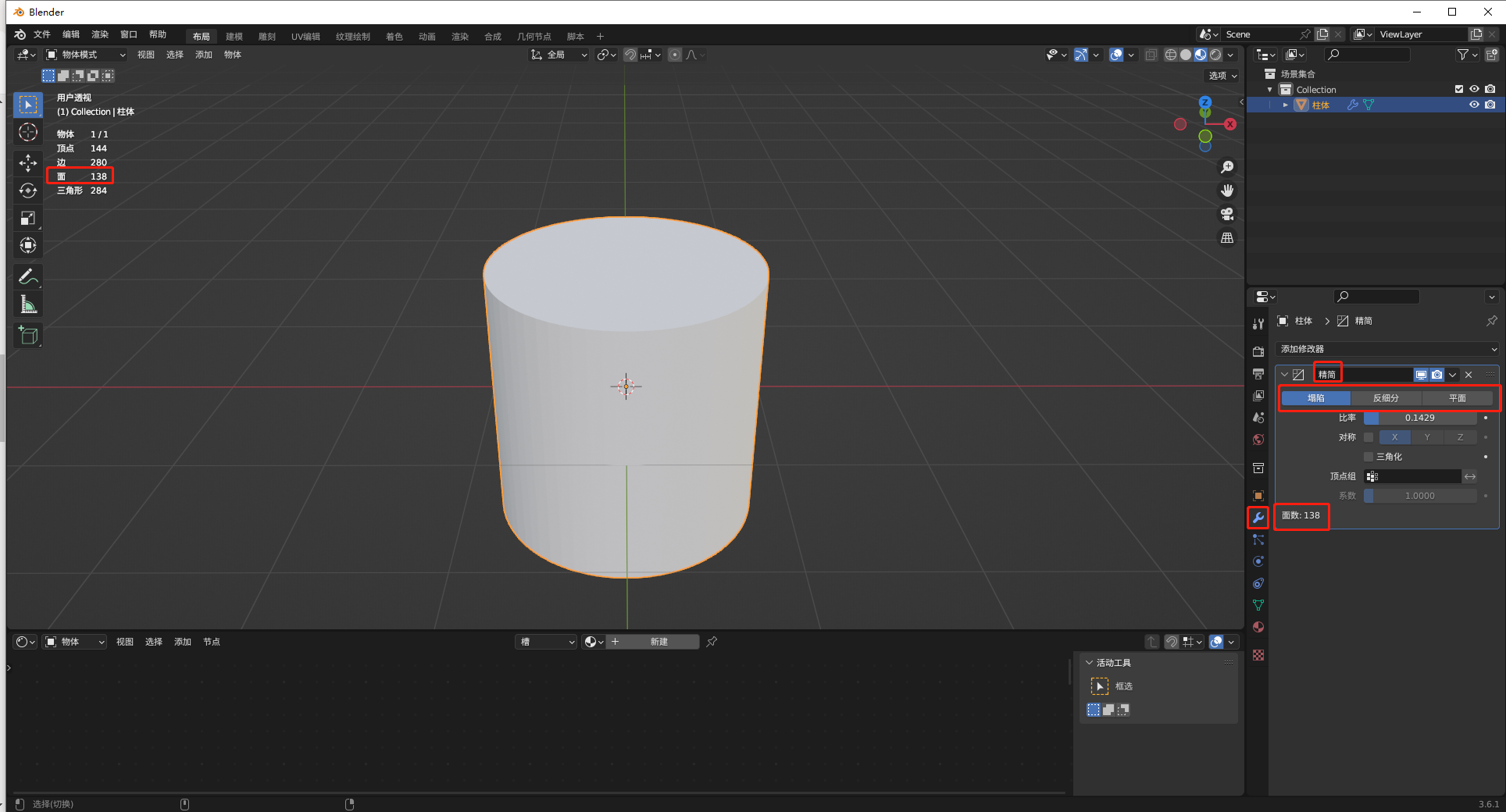

如下图，为使用精简修改器中的功能实现面数的优化。
注：精简完之后要”应用“。
附：
三维模型相关文档快速引导：Glb文件的面数和优化
文件大小优化视频教程：文件大小优化-面数压缩
3.4 Draco压缩优化*

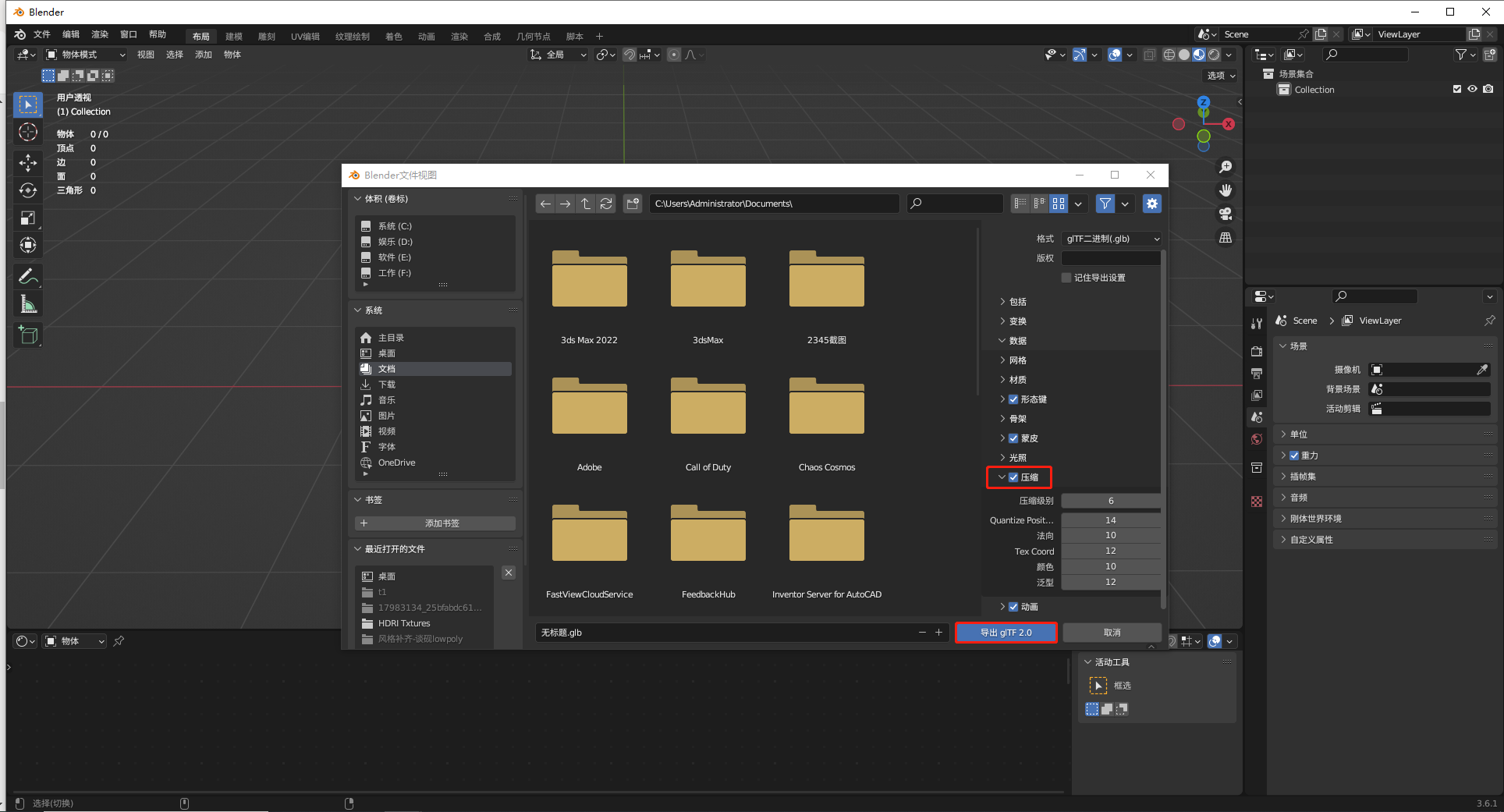

在blender中，导出时，应当勾选压缩选项（使用默认压缩设置即可）再进行导出。
使用Draco压缩可以在几乎不影响效果下，有效减小文件中网格数据占的大小（部分模型使用压缩会出现炸面的情况，可以先三角化再导出来解决该问题）
操作方法：
导出glb时，勾选”压缩“按钮，即为Draco压缩。
附：
三维模型相关文档快速引导：压缩glb文件（基于Node.js)
3.5 细节合理取舍
舍：
如果模型只是宏观展示时，因视觉距离远原因，其实没必要做出过多的模型细节，可以舍弃掉一些小的零部件或不重要的模型来减少对性能的影响，或使用简化的几何体来概括模型。
如下图，这么大的一个车间场景下，是看不清小物件的细节的。（如果需要镜头拉近了看，建议保留主要结构，删除螺丝等小零件。）
取：
在页面下钻到产线、单台设备的界面时，可以保留更多细节，因为视觉距离更近。
3.6 清除模型中孤立的数据
在建模软件中清理未使用的材质、网格、笔刷等模型残留物。
操作方法：

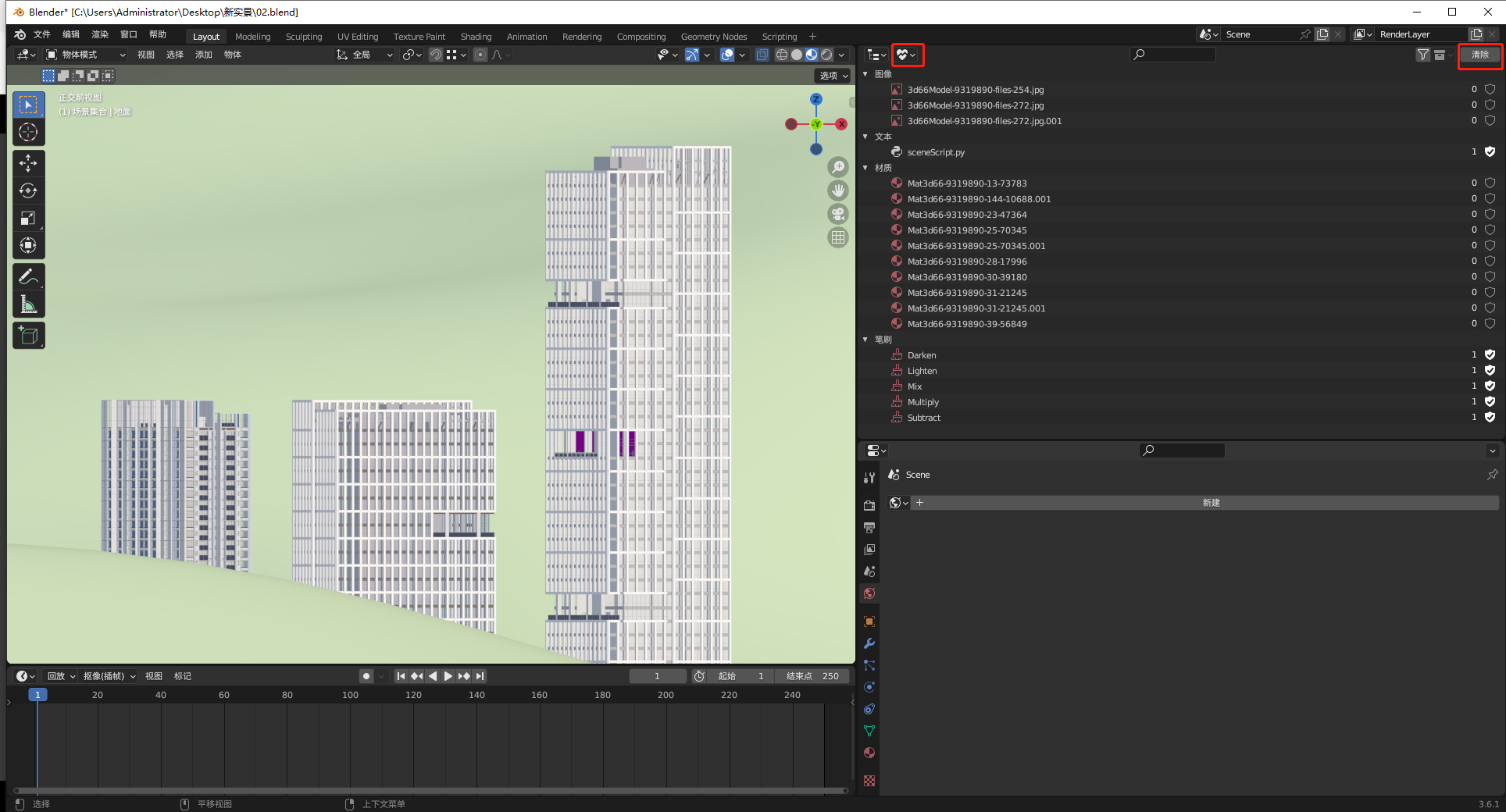

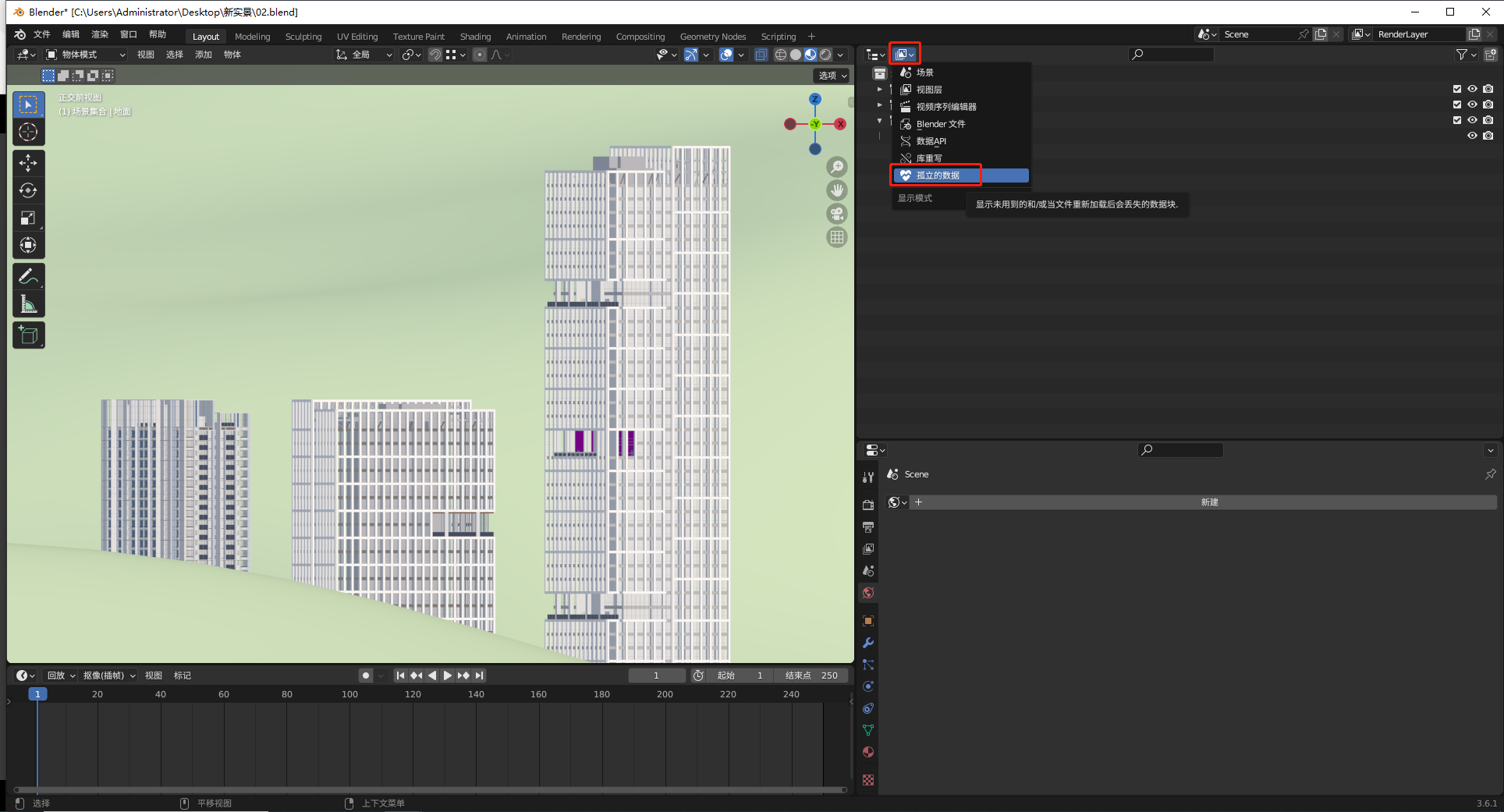

在blender界面的右上角显示模式中找到“孤立的数据”，点击清楚并点击确定，就会自动清理那些模型中没有使用的残留物。如下图：
4. 性能优化-贴图处理类编辑
4.1使用纹理贴图*
用贴图代替复杂的模型来表现模型细节。
操作方法：
如下图，看起来细节很多的模型，其实就是一张贴图贴附在简单的白模上。省去了去建那些门、窗等细节的时间，也减少了很多面数的增加。
注：需要建模师掌握UV贴图相关知识。
