[新]百分比堆积面积图
1. 问题描述

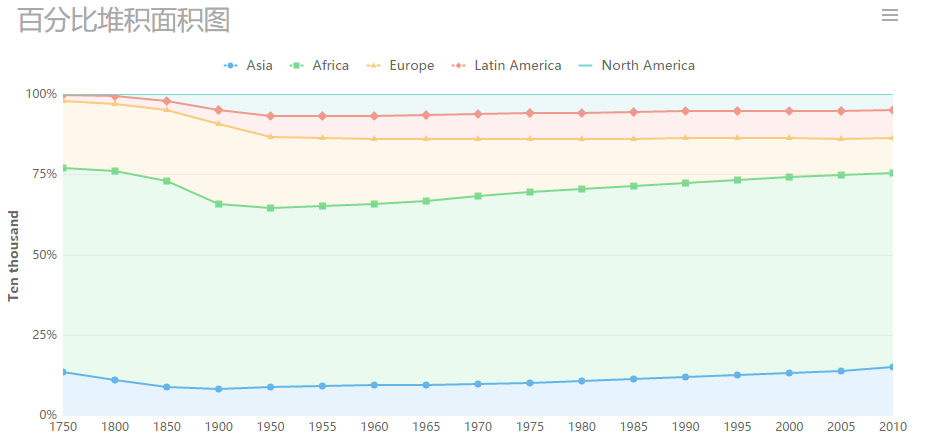

有的时候我们需要展示部分与整体的关系，我们会用到百分比堆积面积图，如下图所示：
2. 示例
2.1 准备数据
新建工作薄，添加内置数据集population，分别记录每50年各大洲的人口数量，如下图：
2.2 插入图表

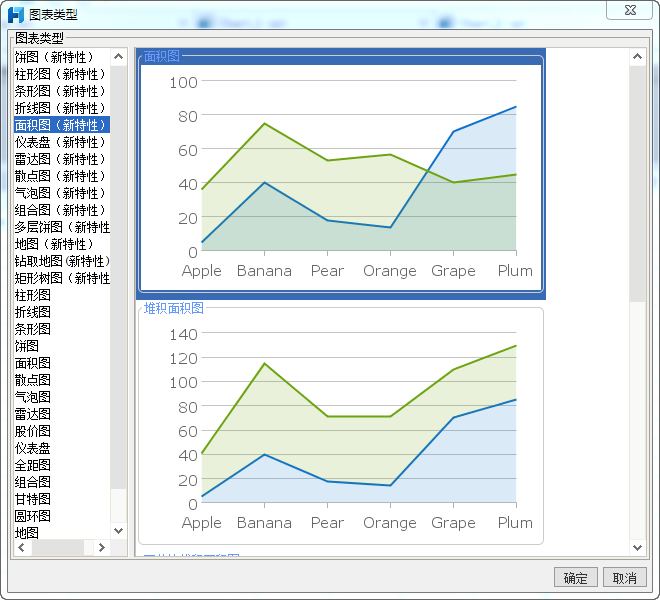

以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，弹出图表向导对话框，选择面积图（新特征），点击确定，如下图：
图表属性表-类型，选择百分比堆积面积图，如下图：
2.3 设置图表数据源
选中图表，在右侧图表属性表中选择图表属性表-数据，设置如下图：
2.4 图表样式设置
选中图表，在右侧图表属性表中选择图表属性表-样式>坐标轴>Y轴，标题填写Ten thousand，如下图所示：

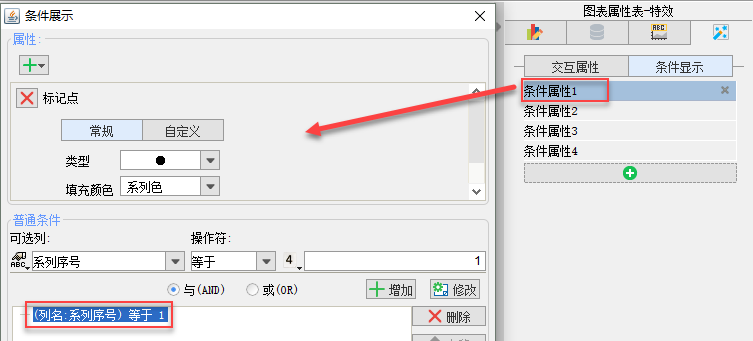

选择图表属性表-特效>条件显示，添加一个新的条件属性，设置系列序号为1，属性里增加标记点，依次添加系列序号2、3、4的标记点类型，如下图：
按照需要可在图表属性表中进一步设置图表样式，例如调整坐标轴标题的方向，字体大小颜色，这里不再一一介绍
2.5 保存与预览
保存模板，点击分页预览即可看到如上图的效果。
在线查看模板效果请点击：PercentStackedArea.cpt
已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewAreaChart\ PercentStackedArea.cpt
