[新]试管型仪表盘

目录:

1.描述

新的仪表盘插件还提供了试管型仪表盘，更加美观生动。

2. 示例一

2.1 数据准备

新建工作簿，添加内置数据集ds1，如下图：
222

2.2 插入图表

以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，弹出图表向导对话框，选择仪表盘（新特征），点击确定

选中图表，在右侧图表属性表中选择图表属性表-类型，选择试管型仪表盘，如下图：

222

2.3 设置图表数据

选中图表，在右侧图表属性表中选择图表属性表-数据，设置如下图：
222

按照需要可在图表属性表中进一步设置图表样式，例如调整标题，这里不再一一介绍

2.4 保存与预览

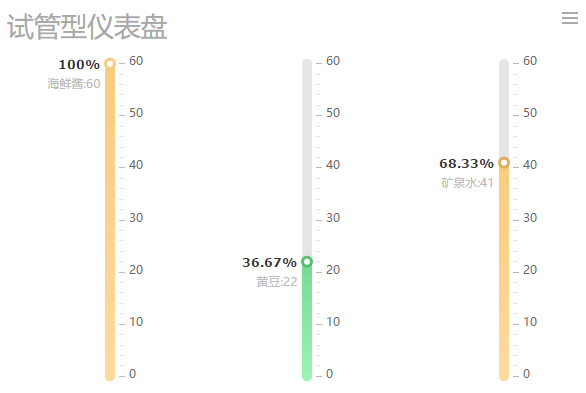

222

保存模板，点击分页预览即可看到如上图的效果。
在线查看模板效果请点击：TubeDashboard.cpt
已完成模板可参考：%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewDashboard\TubeDashboard.cpt

3. 示例二

在示例一的基础上，修改图表样式。

选中图表，在右侧图表属性表中选择图表属性表-样式>系列，布局选择纵向，如下图：
222

修改图表名称为各产品的库存量。

保存与预览
222

保存模板，点击分页预览即可看到如上图的效果。

在线查看模板效果请点击：TubeVerticalDashboard.cpt

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewDashboard\TubeVerticalDashboard.cpt
