[新]图表联动

1. 描述

图表联动：单个模板的图表超链功能，可让用户在同一页面中查看多张关联的图表，实现图表联动的效果，这种联动是自动的，不需重新刷新整个页面。

1.1 示例1

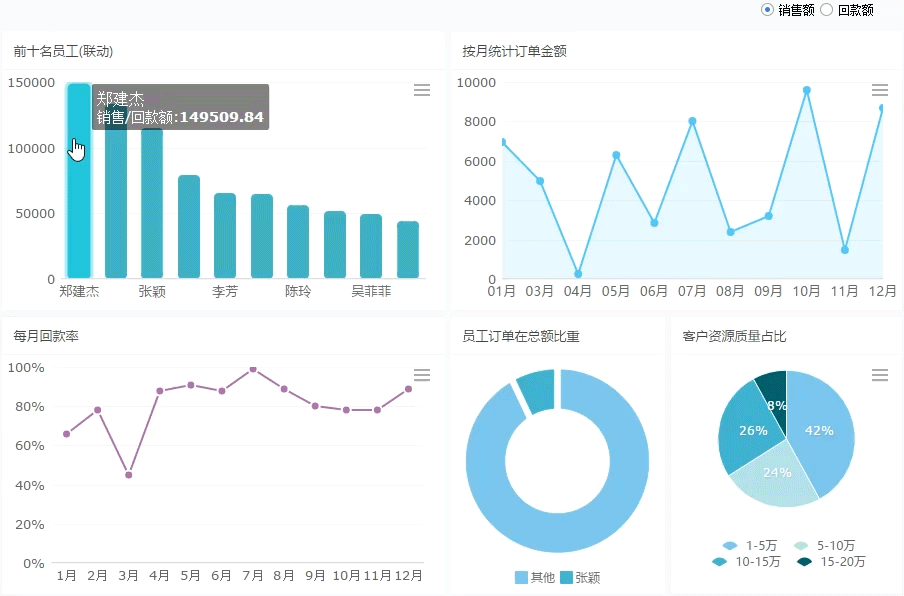

点击图表1，其他三张图表显示图表1的关联数据，如下图：

1.2 示例2

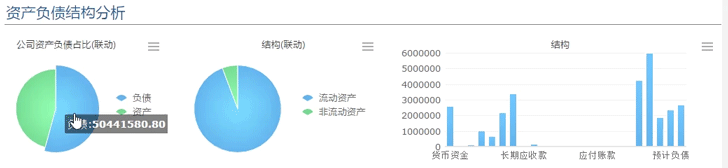

点击图表1，图表2和图标3显示图表1的关联数据，接着点击图表2，图表3显示图表2的关联数据，如下图：
222

以下就以上图示例1效果为例，说明制作过程。该模板左上方为主图表，右侧与下方图表会跟着主图表选择分类的不同而变化。

2.1 数据集设计

新建表单，添加数据集ds1-ds5,具体SQL和参数设置参考模板%FR_HOME%\WebReport\WEB-INF\reportlets\demo\analytics\sales\employee.frm

2.2 图表设计

前面已经介绍过各种图表的制作方法，这里报表模板的制作方法就不再赘述。给表单中的图表按照从左到右，从上到下的顺序依次命名为chart0、chart1、chart2、chart3、chart4.

编辑主图表，点击图表工具栏中的图表属性表-特效>交互属性，添加一个超级链接至当前表单对象，如下图，将当前分类名传递给name参数：

再新增3个当前表单对象，表单对象依次为chart2、chart3、chart4，都将当前分类名传递给name参数。

注：传递给子报表的参数名称，与子报表中的参数名称保持一致

另：超级链接可以重命名，当有多个超级链接时，可直观的从名字上看出该超级链接的链接的目的地，名字可以为空，为空即表示使用默认名称。

2.3保存与预览

保存模板，点击分页预览，效果即如上。

在线查看模板效果请点击employee.frm

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\demo\analytics\sales\employee.frm

以下就以上图示例2效果为例，说明制作过程。

3.1 数据集设计

新建表单，添加数据集ds1、资产负债比和资产负债结构，具体SQL和参数设置参考模板

%FR_HOME%\WebReport\WEB-INF\reportlets\demo\analytics\financial\AssetLiabilitieEquitys.cpt

3.2 图表设计

前面已经介绍过各种图表的制作方法，这里报表模板的制作方法就不再赘述。子图表1所在单元格为E4，子图表2所在单元格为J4。

（1）编辑主图表

点击图表工具栏中的图表属性表-特效>交互属性，添加一个超级链接至图表超链-联动单元格1，链接到子图表1，如下图，联动单元格为E4，将当前系列名称传递给aaa参数：

再增加一个超级链接至图表超链-联动单元格2，链接到子图表2，联动单元格为J4，将当前系列名称传递给aaa参数。

（2）编辑子图表1

点击图表工具栏中的图表属性表-特效>交互属性，添加一个超级链接至图表超链-联动单元格1，链接到子图表2，如下图，联动单元格为J4，将当前系列名称传递给pj参数：

3.3 保存与预览

保存模板，点击分页预览，效果即如上。

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\demo\analytics\financial\AssetLiabilitieEquitys.cpt
