[新]自定义组合图-堆积柱形图

1. 问题描述

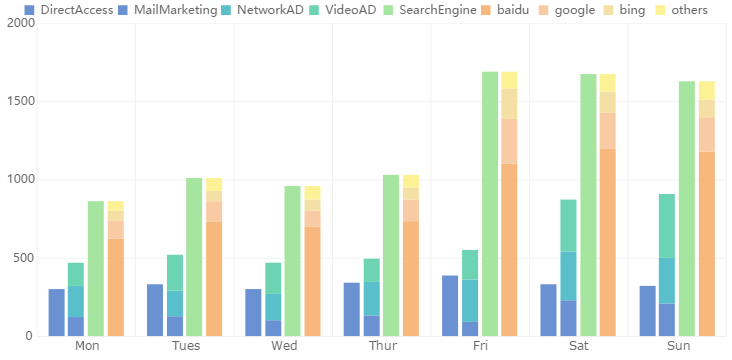

使用柱形图(新特性)图表如何实现堆积柱形图组合柱形图（即设置多个系列堆积，其他系列为柱形图），如下图。

222

2.1 准备数据

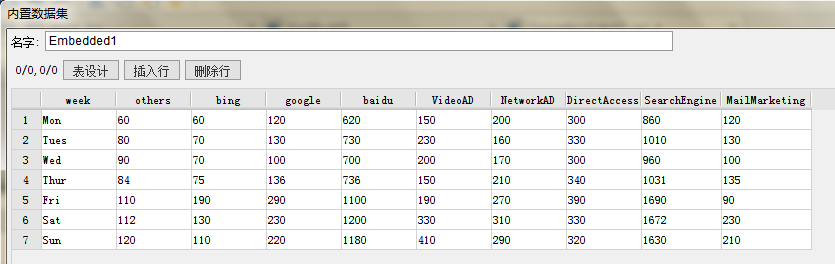

新建内置数据集Embedded1，如下：

222

2.2 插入图表

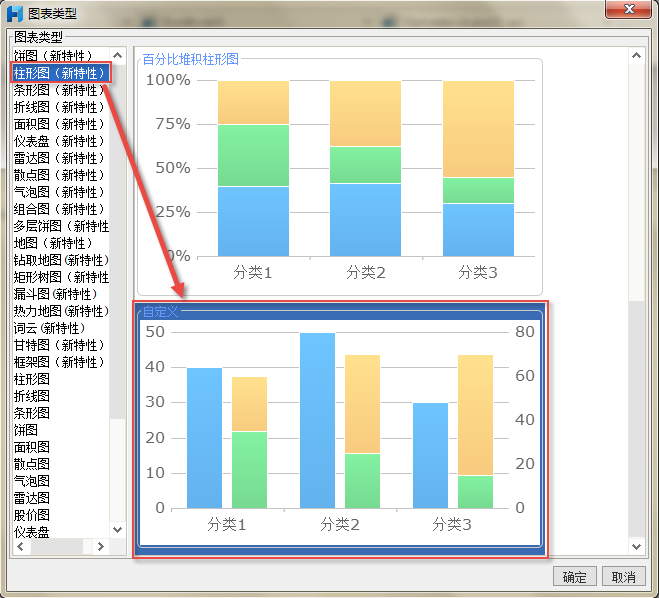

以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，选择柱形图（新特性）>自定义，如下图所示：

222

2.3图表数据设置

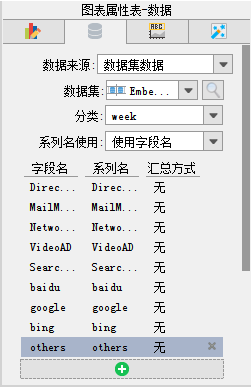

选中图表，在右侧图表属性表中选择图表属性表-数据，如下图所示：

222

2.4图表样式设置

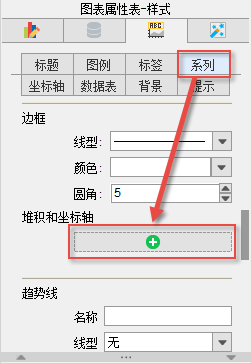

选择图表属性表-样式>系列，在堆积和坐标轴处点击 222 设置堆积和坐标轴，如下图所示：

222

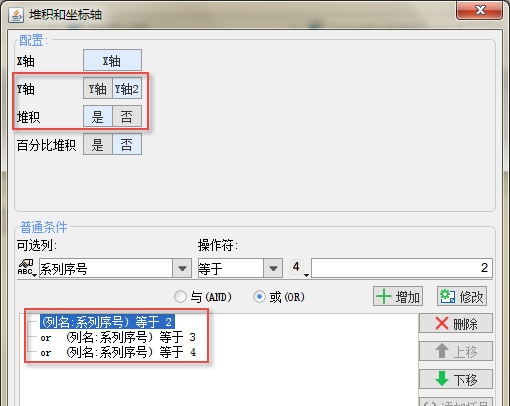

配置堆积系列的Y轴属性为Y轴，堆积属性为是，并添加需要堆积的系列，此示例为设置系列序号为2、3、4的系列为堆积系列二，所以在普通条件中添加(列名:系列序号) 等于 '2' or (列名:系列序号) 等于'3' or (列名:系列序号) 等于 '4'。

注：配置堆积系列序号条件要用或(OR)条件。
222
同理添加堆积系列三，设置系列序号为6、7、8、9的系列为堆积系列，并选择Y轴为Y轴2。

2.5保存与预览

保存模板，点击分页预览，效果即如上。

在线查看模板效果请点击：CustomAxisLabel3.cpt

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewColumnChart\CustomAxisLabel3.cpt
