1.1 版本说明

1.2 应用场景

矩形树图是用来描述层次结构数据的占比关系，能够进行逐级钻取显示下层数据情况。

例如展示合同金额的情况：同一种颜色表示一个年份，同一种颜色种的每一个方块代表一类产品。哪一年哪一种产品的合同金额的大小可以通过矩形块的大小直观展示。效果如下图所示：

1.3 图表特点

优点：展现具有层级关系的数据，能够直观体现同级之间的比较。

缺点：不适合层级关系不明确或分类较多的数据。

2.1 制作矩形树图

示例数据：KPI指标项.xlsx

1）下载示例数据并上传至九数云，点击右上角「创建分析表」按钮，如下图所示：

2）选择所有字段，点击添加「图表」按钮，如下图所示：

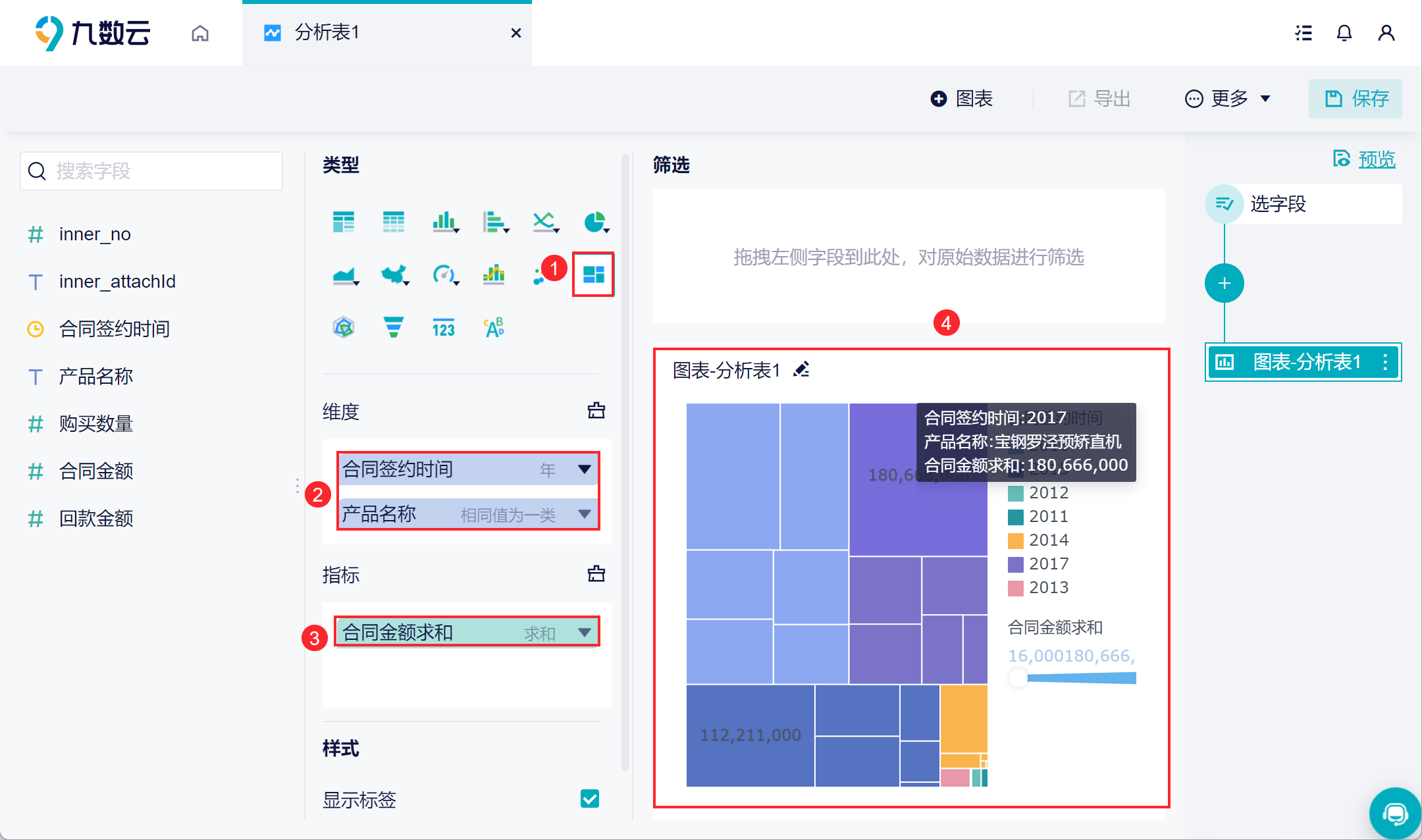

3）选择「矩形树图」，将「合同签约时间」和「产品名称」字段拖入维度栏，并将「合同签约时间」按「年」分组，将「合同金额」字段拖入指标栏， 生成矩形树图，如下图所示

2.2 效果展示

效果如下图所示：
