1.1 应用场景

用户的业务数据以压缩包的形式每日进行下发，存储在 FTP 文件服务器对应的日期目录下，已经下发完成的压缩包文件会生成同名的 .ok 文件。

用户需要将部分压缩包文件传输到另外一个位置，并进行解压，希望已经传输成功的文件，下次任务运行时不会再重复传输。

注：若用户希望将已解压的文件（csv、excel、txt）数据，进行读取入库，方案请参见：获取目录下符合条件的文件，按写入方式读取入库并记录状态

1.2 实现思路

1）将需要进行传输的压缩包对应的 .ok 文件名称输出为参数。

2）需要先迁移 .ok 文件，便于后续步骤中根据 .ok 文件路径，判断压缩文件是否已成功传输：

• 2.1：由于 .ok 文件将迁移到日期命名的文件夹中（格式为yyyymmdd），构建日期序列、源压缩文件存储位置、.ok文件将要迁移到的具体目录，并输出为参数。

• 2.2：「循环容器」节点遍历 2.1 步骤中生成的参数，使用「Shell脚本」节点在对应的目标服务器上构建和来源 FTP 服务器相同的日期文件夹，将来源 FTP 服务器上的部分文件（使用第 1 步的参数进行过滤）传输到目标服务器上。

• 2.3：.ok 文件传输完成后，使用「Shell脚本」遍历 .ok 文件所在的目标文件夹目录，输出 csv 文件记录已经下发成功的 .ok 文件名称和路径。

3）读取 2.3 步骤生成的 csv ，获取 .ok 文件名、文件路径、上层日期文件夹名称，输出到 DB 表中，进行文件下载记录。

4）读取 3 步骤 DB 表中的数据，构建源压缩文件路径、压缩文件将要迁移到的位置、日期、需要传输的文件名集合，进行参数输出。

5）最后循环遍历步骤 4 中的参数，在压缩文件将要迁移到的位置中构建日期文件夹，将最终下发完成的压缩文件、.ok 文件全部输出到目标端对应的目录下。传输成功之后，调用「Shell脚本」解压压缩文件，在第 3 步的 DB 表中标记传输完成的文件。

2.1 场景模拟

示例文件结构：cs.zip、待传输文件名称.zip

/data/demo_FR/cs目录下，存在以日期命名的文件夹，里面包含压缩文件，压缩文件被成功保存后，会生成一个同名的 .ok 文件。如下图所示：

表名.csv表格中，记录着将要传输的压缩文件生成的 .ok 文件的名称。如下图所示：

现在需要将表名.csv表格中，对应的压缩文件传输到另外一个路径下（/data/demo_files/file2下的日期文件夹中），并进行解压，且已经传输成功的文件，下次任务运行时不会再重复传输。

2.2 方案说明

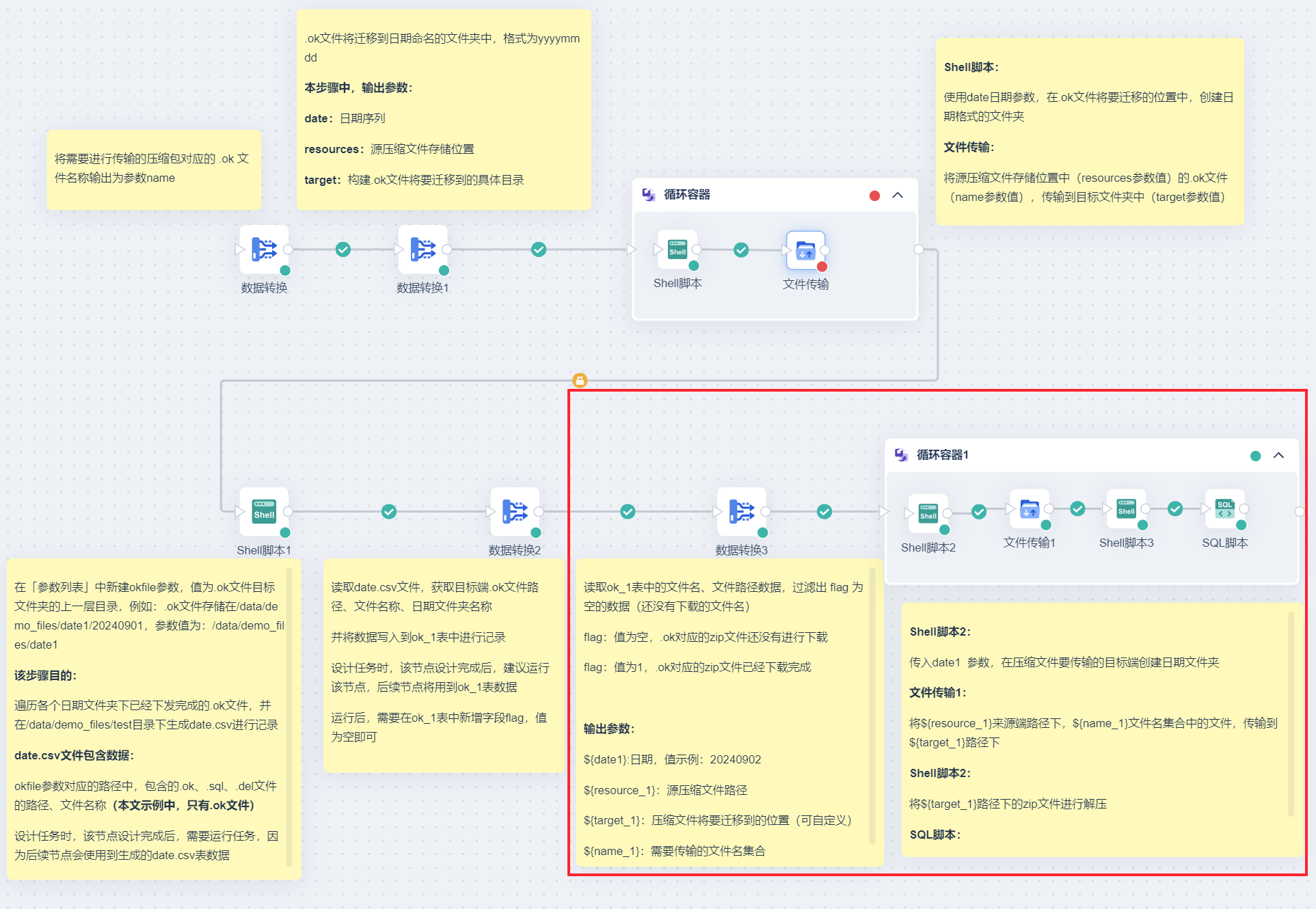

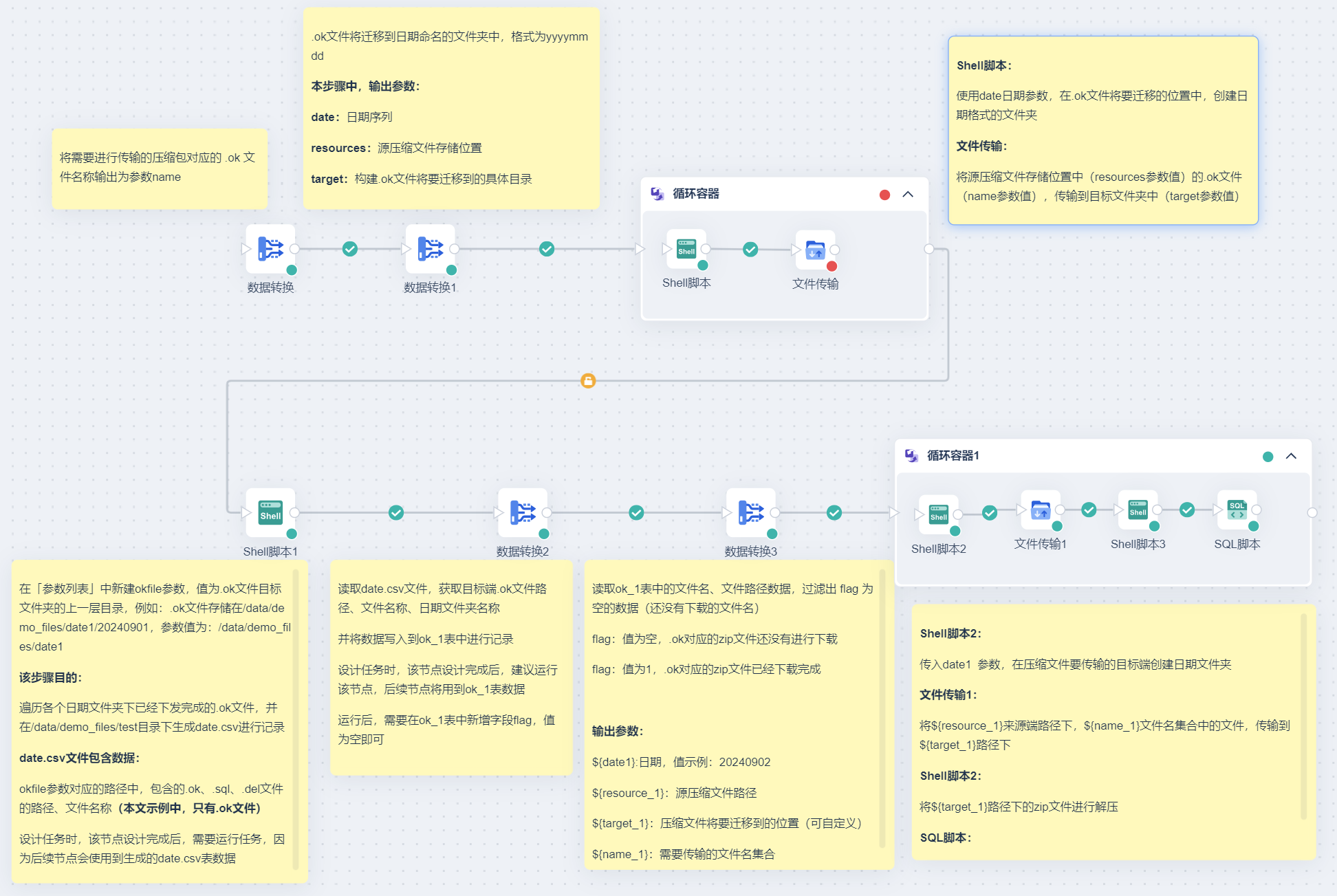

具体思路可参考本文 1.2 节内容，任务设计请看下图：

2.3 准备工作

1）由于需要用到「Shell 脚本」节点，所以需要配置 SSH 协议数据连接，为执行 shell 脚本做准备。

2）由于压缩文件存储在 FTP 服务器上，建议准备一个 FTP/SFTP 数据连接。

3）本文方案中需要用到 4 个 .sh 文件，具体代码可下载进行查看：.sh文件.zip

2.4 迁移.ok文件

需要先迁移 .ok 文件，便于后续步骤中根据 .ok 文件路径，判断压缩文件是否已成功传输。

2.4.1 将待迁移压缩文件对应的.ok文件名称输出为参数

1）新建定时任务，拖入「数据转换」节点，进入「数据转换」节点。

2）拖入「文件输入」算子，读取表名.csv数据，如下图所示：

点击「数据预览」，如下图所示：

3）拖入「参数输出」算子，将读取的数据输出为参数 name。如下图所示：

注：建议设置参数调试值，便于后续节点引用参数时查看效果；该调试值并不影响实际运行结果。

2.4.2 构建参数

.ok文件将迁移到日期命名的文件夹中（格式为yyyymmdd），本节目的，输出参数：

• date：日期序列，便于后续步骤中构建与压缩文件所在目录相同的日期文件夹。

• resources：源压缩文件存储位置。

• target：构建 .ok 文件将要迁移到的具体目录。

1）拖入「数据转换」节点，进入「数据转换」节点。

2）拖入「Spark SQL」算子，输入语句设置日期序列开始时间和结束时间。如下图所示：

输出两个日期：当年当月第一天日期、当年当月当天日期。

SELECT CONCAT(LEFT(current_date,7),"-01") as s_date, LEFT(current_date,10) as e_date

点击「数据预览」，如下图所示：

3）再拖入一个「Spark SQL」算子，使用 SQL 语句构建日期序列、源压缩文件存储位置（/data/demo_FR/cs/）、.ok 文件将要迁移到的具体目录（/data/demo_files/date1/），用户根据实际情况修改 SQL 语句中的路径。

注：SQL 语句中的 Spark SQL 为点击生成。

select concat('/data/demo_FR/cs/',date_format(date,'yyyyMMdd')) as date,date_format(date,'yyyyMMdd') as time,concat('/data/demo_files/date1/',date_format(date,'yyyyMMdd')) as target

  from (

SELECT explode(sequence(to_date(s_date), to_date(e_date), interval 1 day)) as date from Spark SQL

  ) a

点击「数据预览」，如下图所示：

4）拖入「参数输出」算子，输出参数：resource、date、target。如下图所示：

注：建议设置参数调试值，便于后续节点引用参数时查看效果；该调试值并不影响实际运行结果。

2.4.3 循环遍历参数，迁移.ok文件

本节目的：

• 使用 date 日期参数，在.ok文件将要迁移的位置中，创建日期格式的文件夹。


• 遍历压缩包所在路径/data/demo_FR/cs下，符合条件的 .ok 文件（用 2.4.1 节生成的参数name过滤文件），传输到/data/demo_files/date1下的日期文件夹中。

1）拖入「循环容器」节点，遍历 2.4.2 节生成的参数。界面设置如下图所示：

实际场景中，压缩包所在文件夹中，有的压缩包下发完成，有的可能为空（本文示例中是：存在压缩包的文件夹有 3 个，但参数值有 11 个），当使用参数传输文件时，如果有一个来源端没有符合条件的文件存在，「循环容器」节点会报错不再执行，所以需要勾选「节点报错时，继续执行循环」按钮，使所有参数都能执行。

2）「循环容器」节点中拖入「Shell脚本」节点，「Shell脚本」节点中，使用 date 日期参数，在 .ok 文件将要迁移的位置中，创建日期格式的文件夹。如下图所示：

okmkdir.sh 文件代码如下所示：

注：full_path="/data/demo_files/date1/$folder_name"  中，/data/demo_files/date1需要根据实际情况修改，为.ok文件将要迁移的位置。

#!/bin/sh

# 检查是否提供了足够的参数
if [ "$#" -ne 1 ]; then
    echo "Usage: $0 <folder_name>"
    exit 1
fi

# 读取第一个参数作为文件夹名
folder_name=$1
target=$2
# 构造完整的路径
full_path="/data/demo_files/date1/$folder_name"

# 使用mkdir -p创建文件夹，确保父目录存在
mkdir -p "$full_path"

# 检查文件夹是否成功创建
if [ -d "$full_path" ]; then
    echo "Folder '$full_path' created successfully."
else
    echo "Failed to create folder '$full_path'."
fi

3）拖入「文件传输」算子，将源压缩文件存储位置中（resources参数值）的.ok文件（使用name参数值进行过滤），传输到目标文件夹中（target参数值）。如下图所示：

2.5 准备判断压缩文件是否迁移成功的标记表

.ok 文件传输到目标文件夹后：

• 使用「Shell脚本」遍历各个日期文件夹下已经下发完成的 .ok 文件，并生成 date.csv 记录 .ok 文件的路径、.ok 文件的名称。

• 读取 date.csv 文件，获取目标端 .ok 文件路径、文件名称、日期文件夹名称，将数据写入到 ok_1 表；ok_1 表中存在字段 flag ，若值为空，则代表 .ok 对应的 zip 文件还没有进行下载，需要进行下载，下载完成后标记 flag 字段。

本节主要准备 ok_1 表。

2.5.1 生成csv表记录.ok文件的路径、名称

1）由于我们要遍历各个日期文件夹下已经下发完成的 .ok 文件，需要指定遍历目录。

在「参数列表」中新建参数 okfile，值为.ok文件目标文件夹的上一层目录，例如：.ok文件存储在/data/demo_files/date1/20240901，参数值为：/data/demo_files/date1，便于后续遍历/data/demo_files/date1下所有的文件夹，找到 .ok 文件，并输出 .ok 文件的路径和名称。

2）拖入「Shell脚本」节点，引用 okfile 参数，后续遍历 okfile 参数值下所有的文件夹，找到 .ok 文件，并输出 .ok 文件的路径和名称。

需注意：

「Shell脚本」节点与「循环容器」节点的连线，判断条件应该是无条件执行。原因：「循环容器」节点参数取数时，可能取不到值导致「循环容器」节点失败，为正常现象，但不能影响后续节点的运行。

3）「Shell脚本」节点设置界面如下图所示：

okfile.sh 代码如下：

注：代码含义：找到参数值下的 .ok、.sql、.del文件，输出文件路径和名称到 /data/demo_files/test 路径下的 date.csv 文件中；本文示例中，只有 .ok 文件，代码不影响方案实现；date.csv 的路径用户根据实际情况自定义。

#!/bin/bash

# 指定要搜索的目录
#SEARCH_DIR="/data/demo_files/cs/2024-04-17/"
 SEARCH_DIR=$1
# 指定输出CSV文件的名称
OUTPUT_CSV="/data/demo_files/test/date.csv"

# 使用find命令搜索文件，并将结果输出到CSV文件
find "$SEARCH_DIR" -type f \( -name "*.ok" -o -name "*.sql" -o -name "*.del" \) -printf "%p,%f\n" > "$OUTPUT_CSV"

echo "搜索完成，结果已保存到 $OUTPUT_CSV"

3）由于后续节点需要用到 date.csv 文件数据，所以需要运行任务生成 date.csv 文件，点击「运行」按钮即可。

2.5.2 生成记录表

读取 date.csv 文件，获取目标端 .ok 文件路径、文件名称、日期文件夹名称，并将数据写入到 ok_1 表中进行记录。

1）拖入「数据转换」节点，进入「数据转换」节点。

2）拖入「文件输入」算子，读取 date.csv 文件。如下图所示：

点击「数据预览」，如下图所示：

3）拖入「新增计算列」算子，截取 column 列中的日期。如下图所示：

注：公式中的 column、column1 为点击生成。

left(replace(replace(column,'/data/demo_files/date1/',""),column1,""),8)

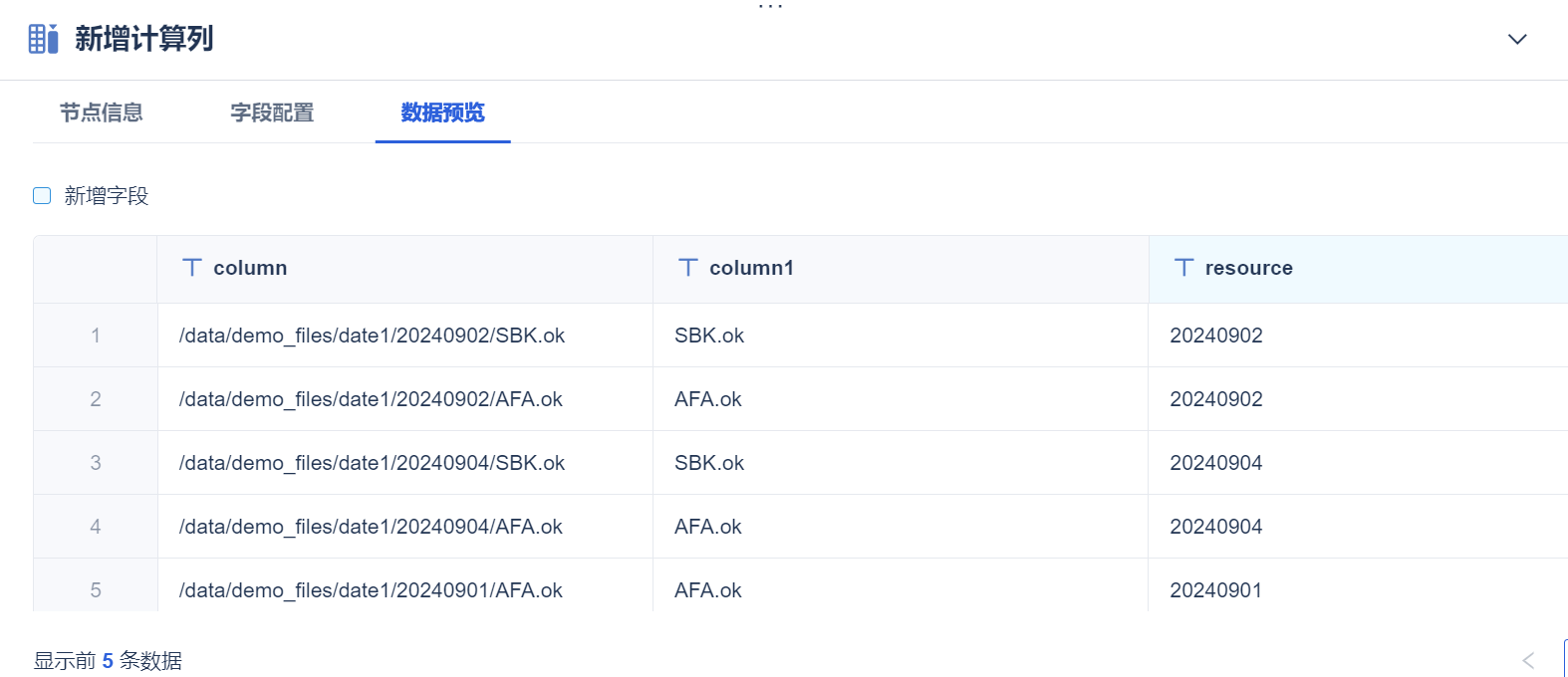

点击「数据预览」，如下图所示：

resource 字段后续会被「Shell 脚本」引用，在压缩文件的目标位置创建日期文件夹。

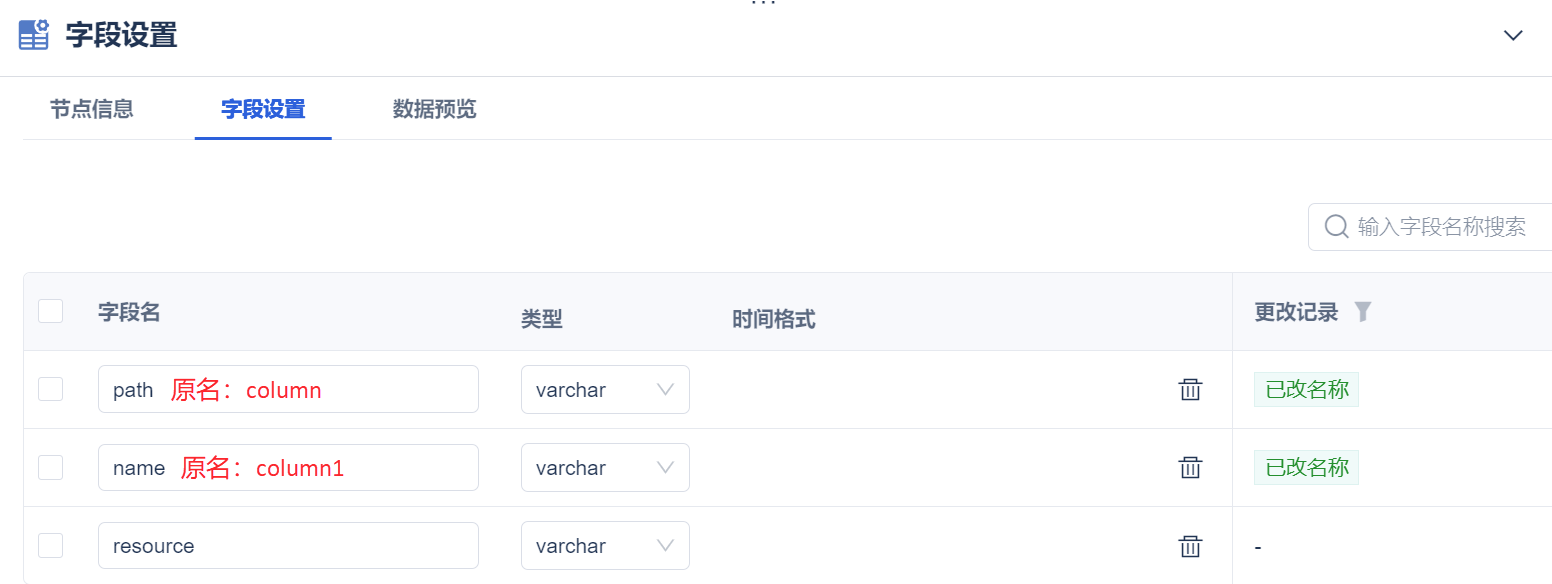

4）拖入「字段设置」算子，修改字段名。如下图所示：

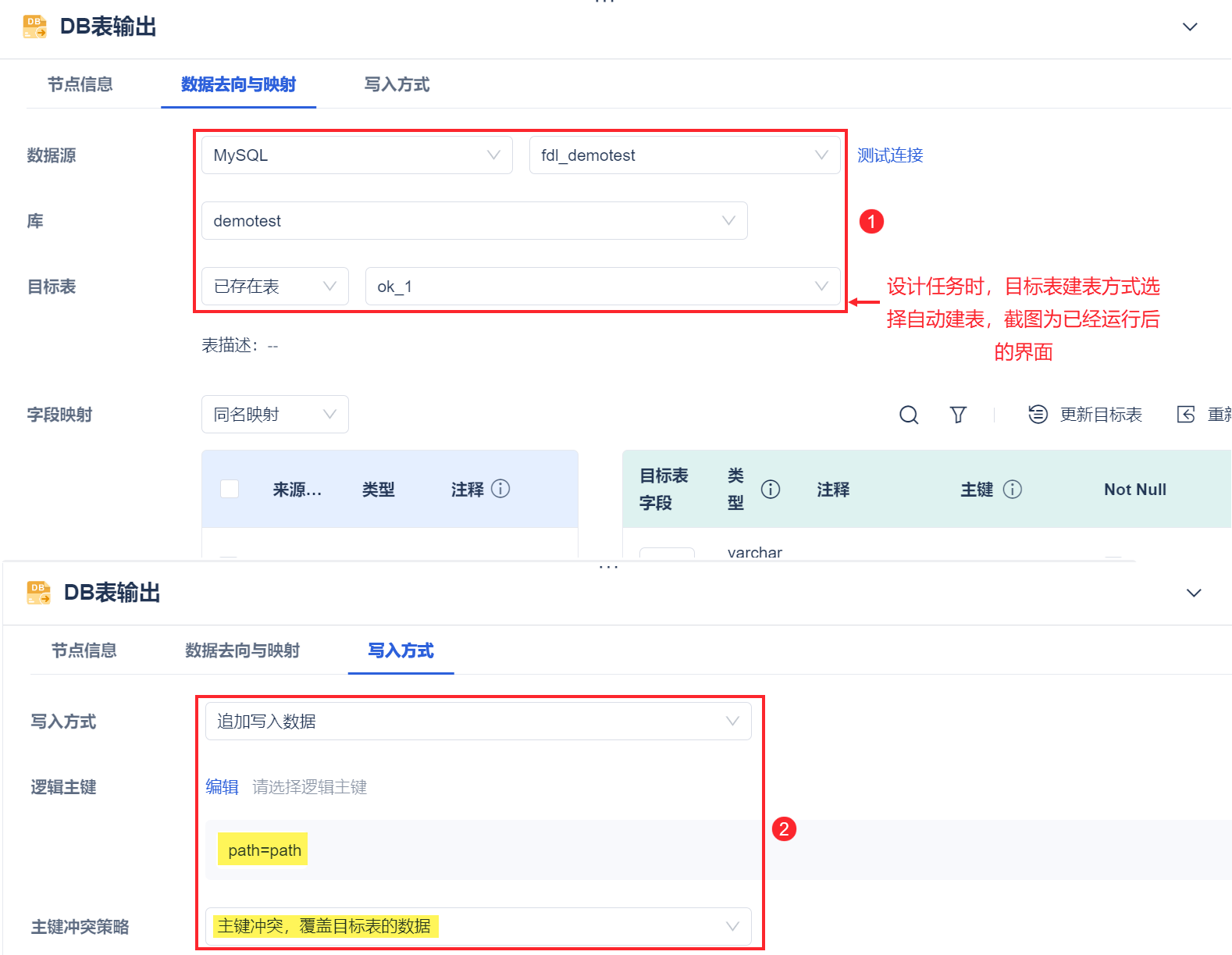

5）拖入「DB表输出」算子，创建标记表 ok_1。如下图所示：

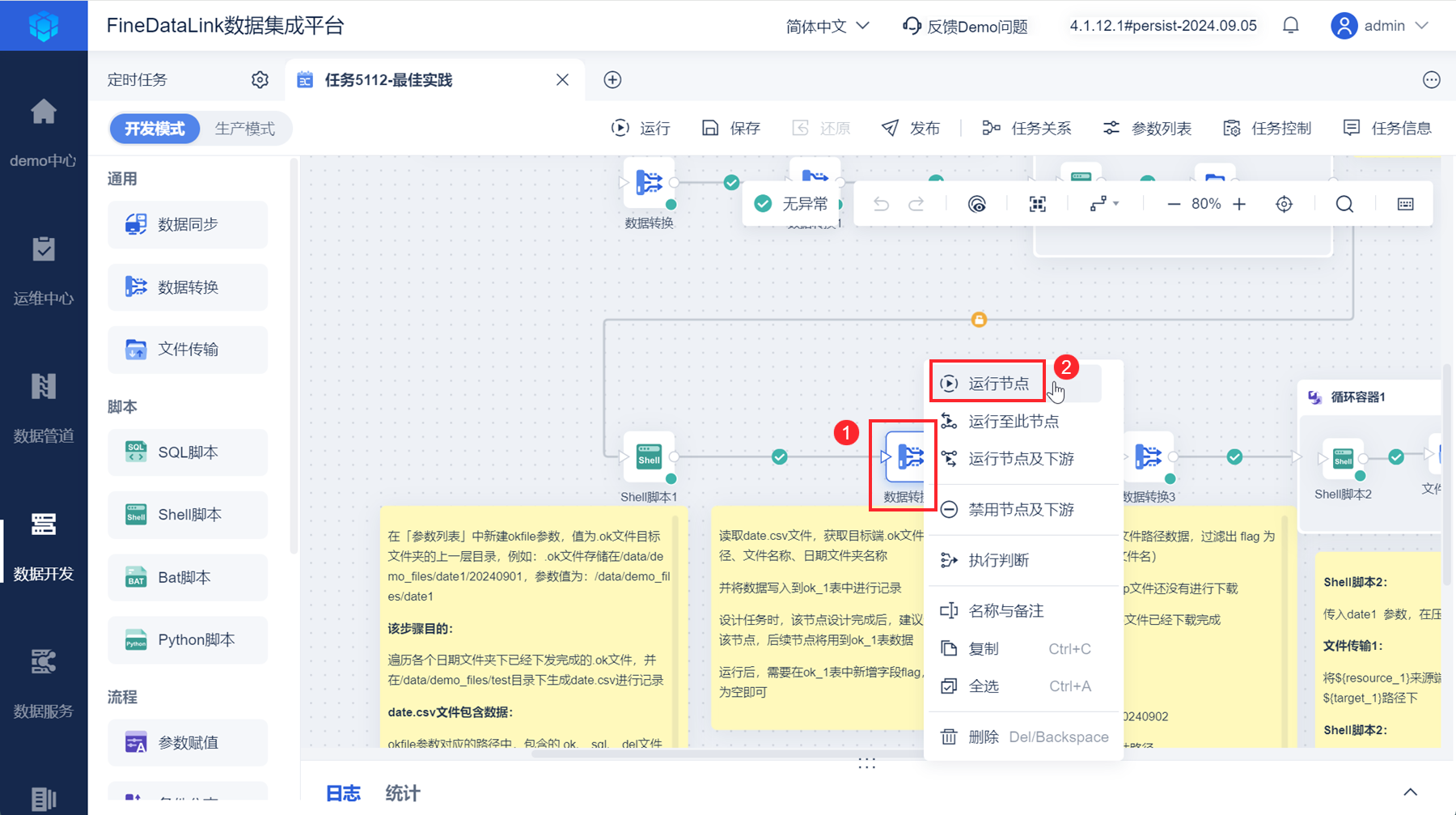

6）由于后续节点需要读取 ok_1 表，所以右键点击「数据转换」节点，选择「运行节点」，生成 ok_1 表。如下图所示：

7）进入 ok_1 表所在数据库中，给 ok_1 表新增字段 flag ，值默认为空，代表 .ok 对应的 zip 文件还没有进行传输。

后续步骤中，会传输并解压 zip 文件，且将 ok_1 表中 flag 字段标记为 1 。

2.6 传输并解压压缩文件

本节目的：

1）ok_1 表中过滤出 flag 为空的数据，代表 .ok 对应的 zip 文件还没有进行传输；处理 ok_1 表中的数据，输出参数：

• ${date1}：日期，值示例：20240902（对应 ok_1 表中的 resource 字段）。

• ${resource_1}：源压缩文件路径（由/data/demo_FR/cs/和 ok_1 表中的 resource 字段拼接而成）。

• ${target_1}：压缩文件将要迁移到的位置（由/data/demo_files/file2/和 ok_1 表中的 resource 字段拼接而成）。可自定义，修改/data/demo_files/file2/即可。

• ${name_1}：需要传输的文件名集合。


2.6.1 参数准备

1）拖入「数据转换」节点，进入「数据转换」节点。

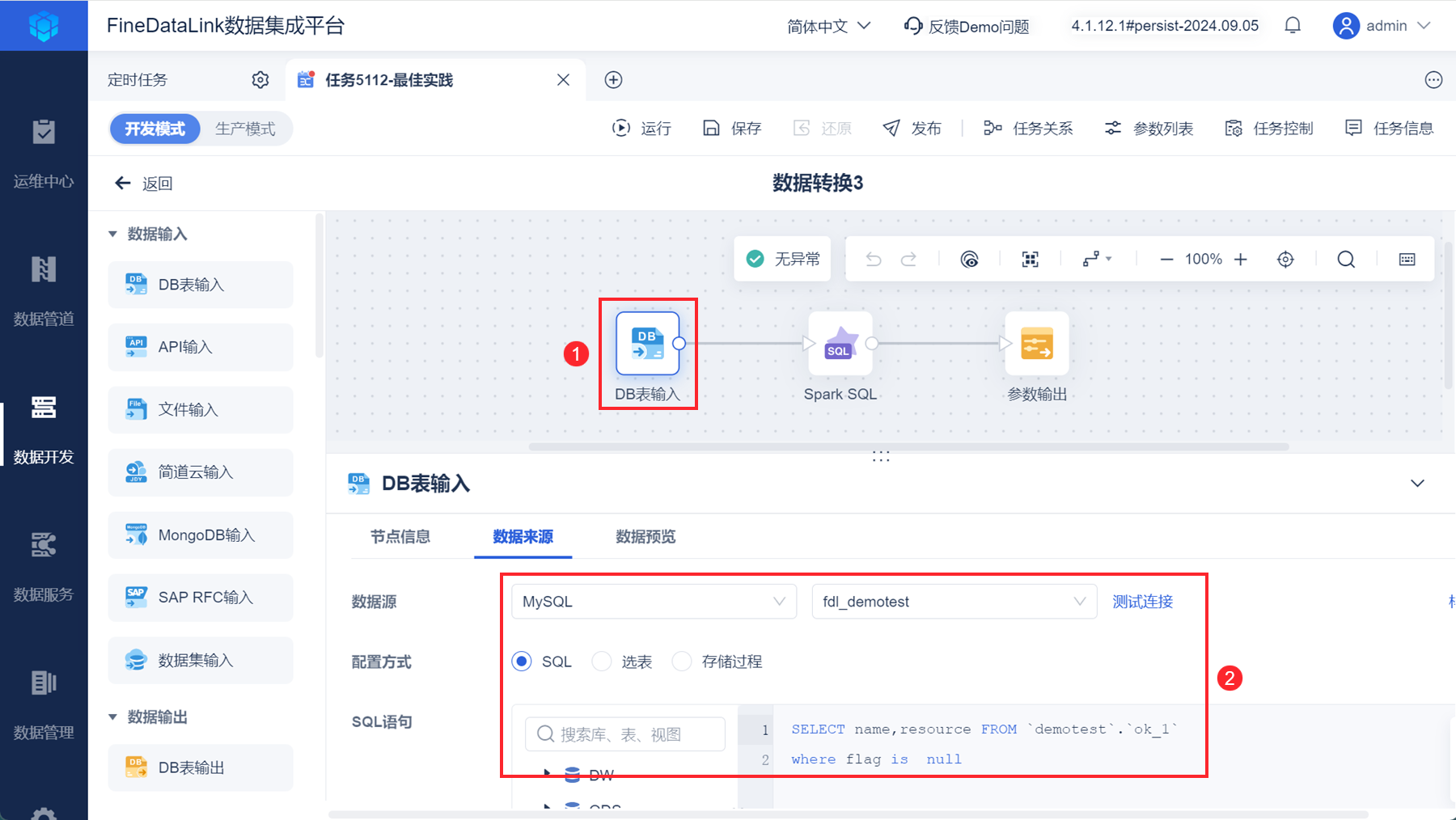

2）拖入「DB表输入」算子，过滤出 ok_1 表中 flag 字段为 null 的数据（zip 文件未被传输的数据）。如下图所示：

SELECT name,resource FROM `demotest`.`ok_1`
where flag is  null

点击「数据预览」，如下图所示：

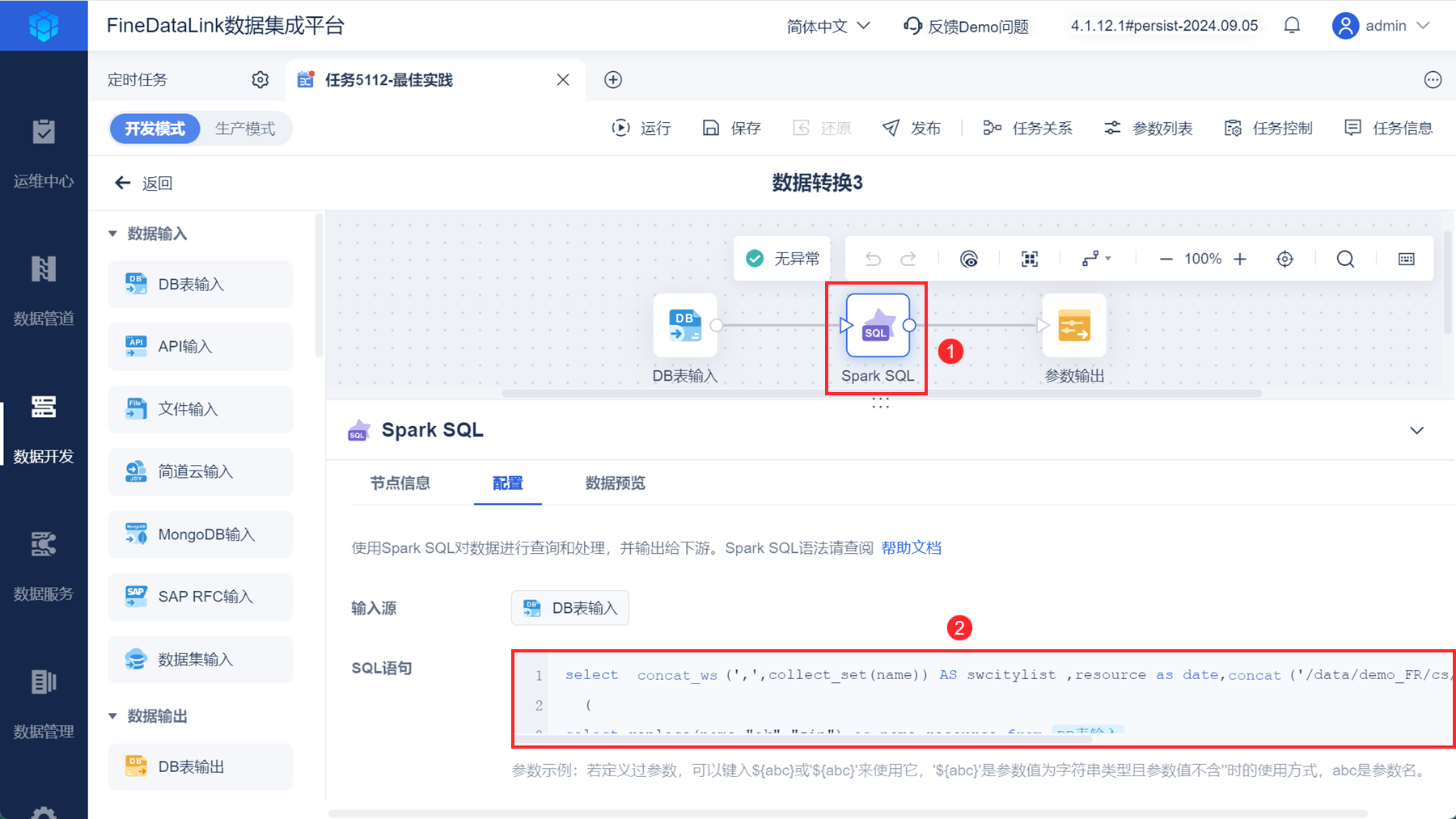

3）拖入「Spark SQL」算子，处理 ok_1 表中的数据。如下图所示：

注：SQL 语句中的「DB表输入」为点击生成。

select  concat_ws(',',collect_set(name)) AS swcitylist ,resource as date,concat('/data/demo_FR/cs/',resource) as resource,concat('/data/demo_files/file2/',resource) as target from

  (

select replace(name,"ok","zip") as name,resource from DB表输入

  union all

  select name,resource from DB表输入

  )

group by resource

数据处理前如下图所示：

数据处理语句介绍如下表所示：

数据处理后，结果如下图所示：

4）拖入「参数输出」算子，输出参数。如下图所示：

2.6.2 传输解压压缩文件

1）需要拖入「循环容器」节点，循环遍历 2.6.1 节中的参数。如下图所示：

「节点报错时，继续执行循环」按钮，可不勾选。

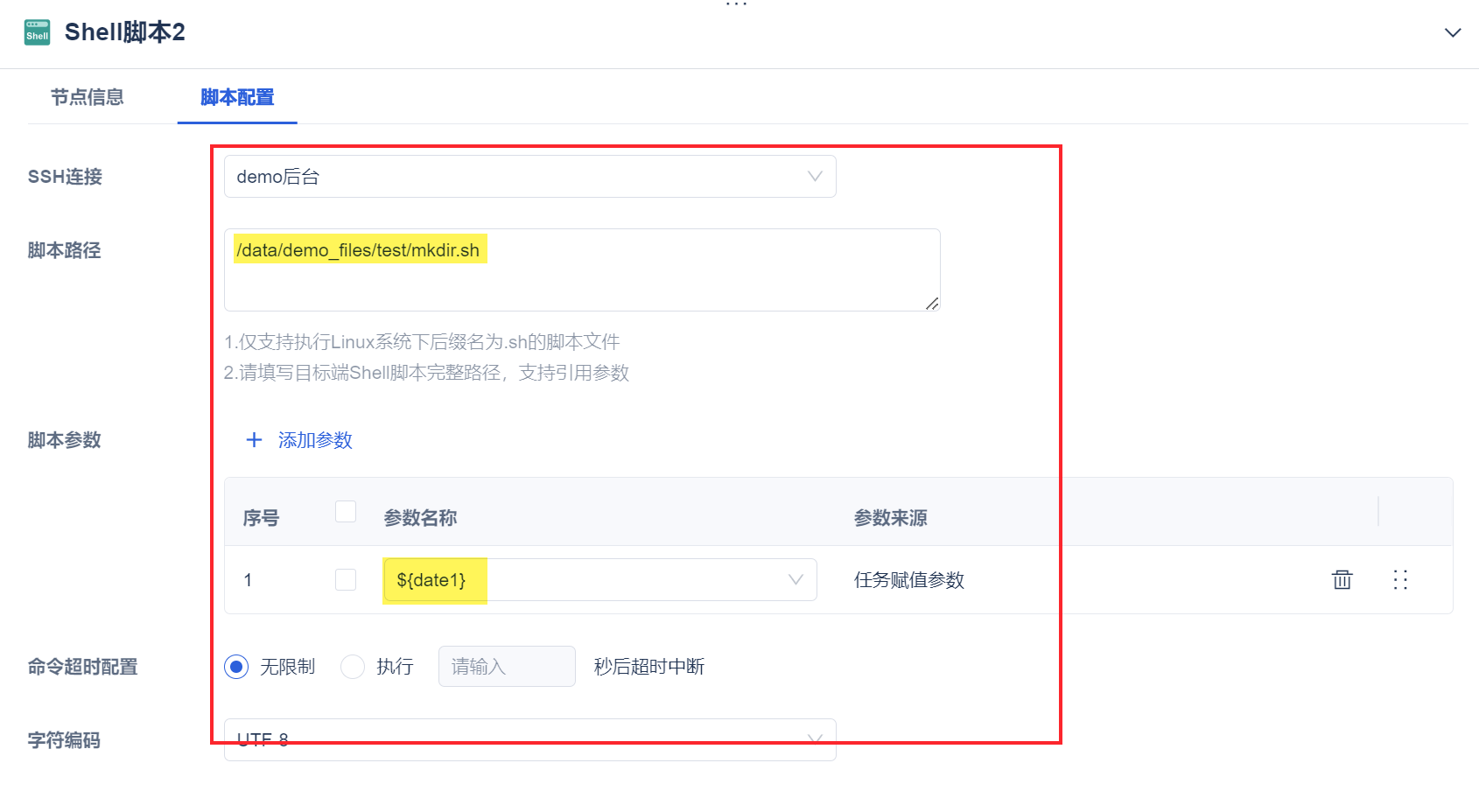

2）「循环容器」节点中拖入「Shell脚本」节点，「Shell脚本」节点引用 date1 参数，在压缩文件要传输的目标端创建日期文件夹。如下图所示：

mkdir.sh 代码如下所示：

注：full_path="/data/demo_files/file2/$folder_name" 中，/data/demo_files/file2/根据实际情况修改为压缩包的目标路径。

#!/bin/sh

# 检查是否提供了足够的参数
if [ "$#" -ne 1 ]; then
    echo "Usage: $0 <folder_name>"
    exit 1
fi

# 读取第一个参数作为文件夹名
folder_name=$1

# 构造完整的路径
full_path="/data/demo_files/file2/$folder_name"

# 使用mkdir -p创建文件夹，确保父目录存在
mkdir -p "$full_path"

# 检查文件夹是否成功创建
if [ -d "$full_path" ]; then
    echo "Folder '$full_path' created successfully."
else
    echo "Failed to create folder '$full_path'."
fi

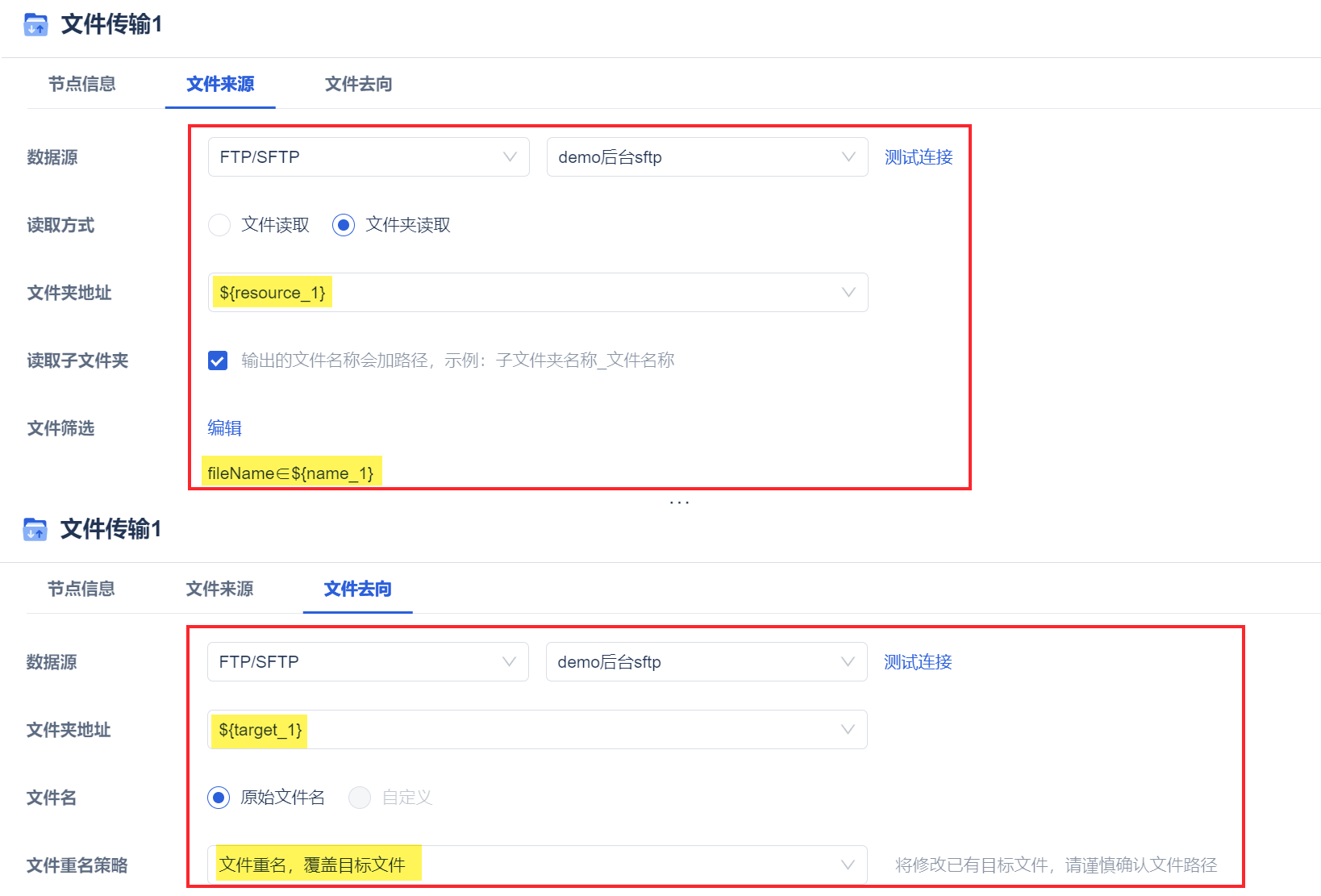

3）拖入「文件传输」算子，将${resource_1}来源端路径下，${name_1}文件名集合中的文件，传输到${target_1}路径下。如下图所示：

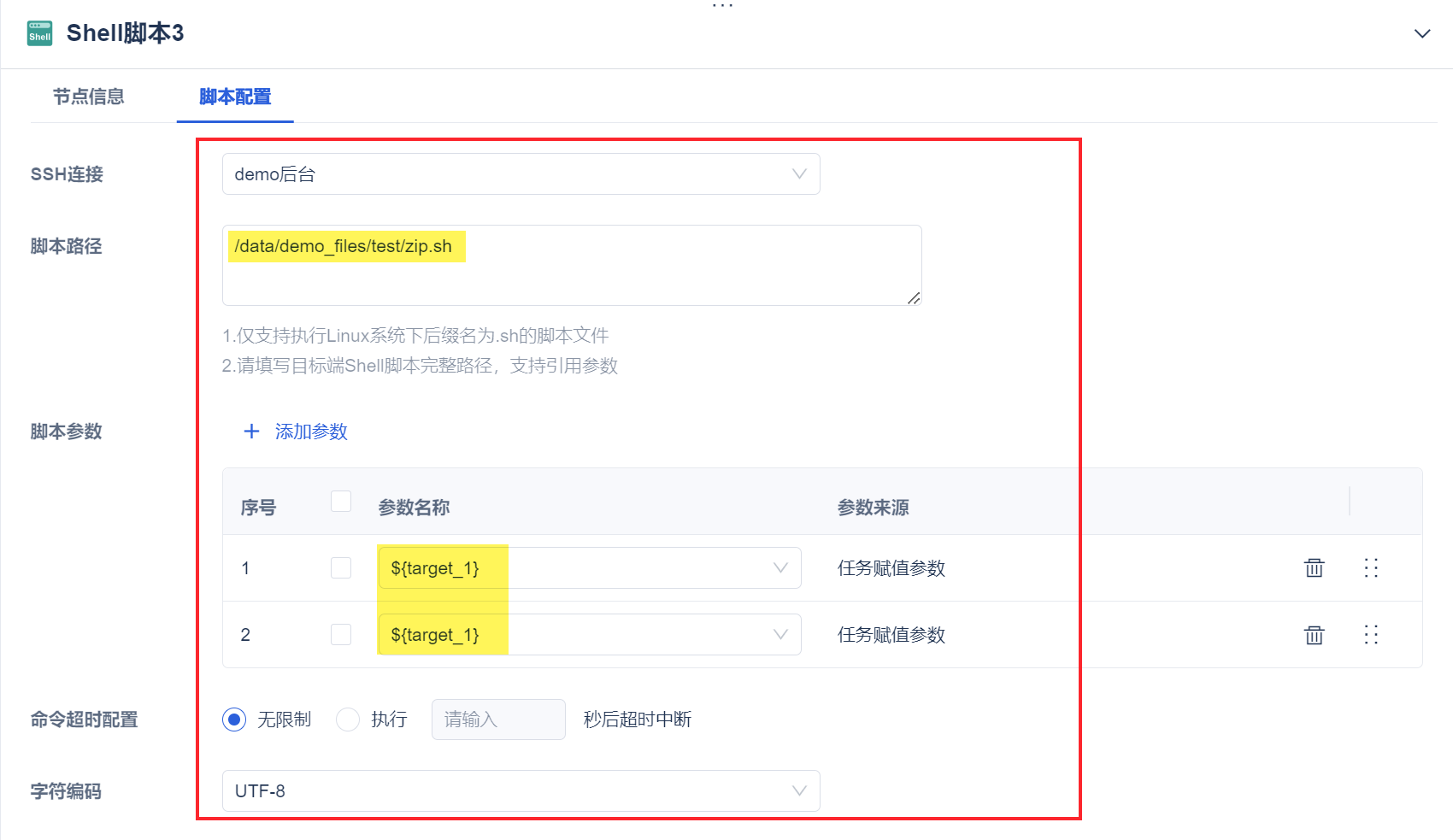

4）拖入「Shell脚本」节点，将 ${target_1} 路径下的 zip 文件解压到 ${target_1} 路径下。如下图所示：

zip.sh 代码如下所示：

#!/bin/sh

# 检查是否提供了足够的参数
if [ "$#" -ne 2 ]; then
    echo "Usage: $0 <directory_path> <output_directory>"
    exit 1
fi

# 读取目录路径和解压目标目录
directory_path=$1
output_directory=$2

# 确保输出目录存在
mkdir -p "$output_directory"

# 遍历目录下的所有ZIP文件并解压到指定目录
find "$directory_path" -type f -name "*.zip" -exec unzip -o {} -d "$output_directory" \;

# 注意：这里的-o选项可能不起作用，具体取决于unzip的版本。
# 如果unzip没有-o选项用于覆盖，你可能需要移除它或处理已存在的文件。

注：图中的第一个参数代表目标端 zip 文件位置，第二个参数代表 zip 文件解压后的位置，用户根据实际情况设置第二个参数，本文示例是将解压后的 zip 文件与解压前放在一起。

5）拖入「SQL脚本」，已经传输成功的 zip 文件，在 ok_1 表中记录 flag 为 1。如下图所示：

update `demotest`.`ok_1`
set flag =1
where resource='${date1}'

2.7 效果查看

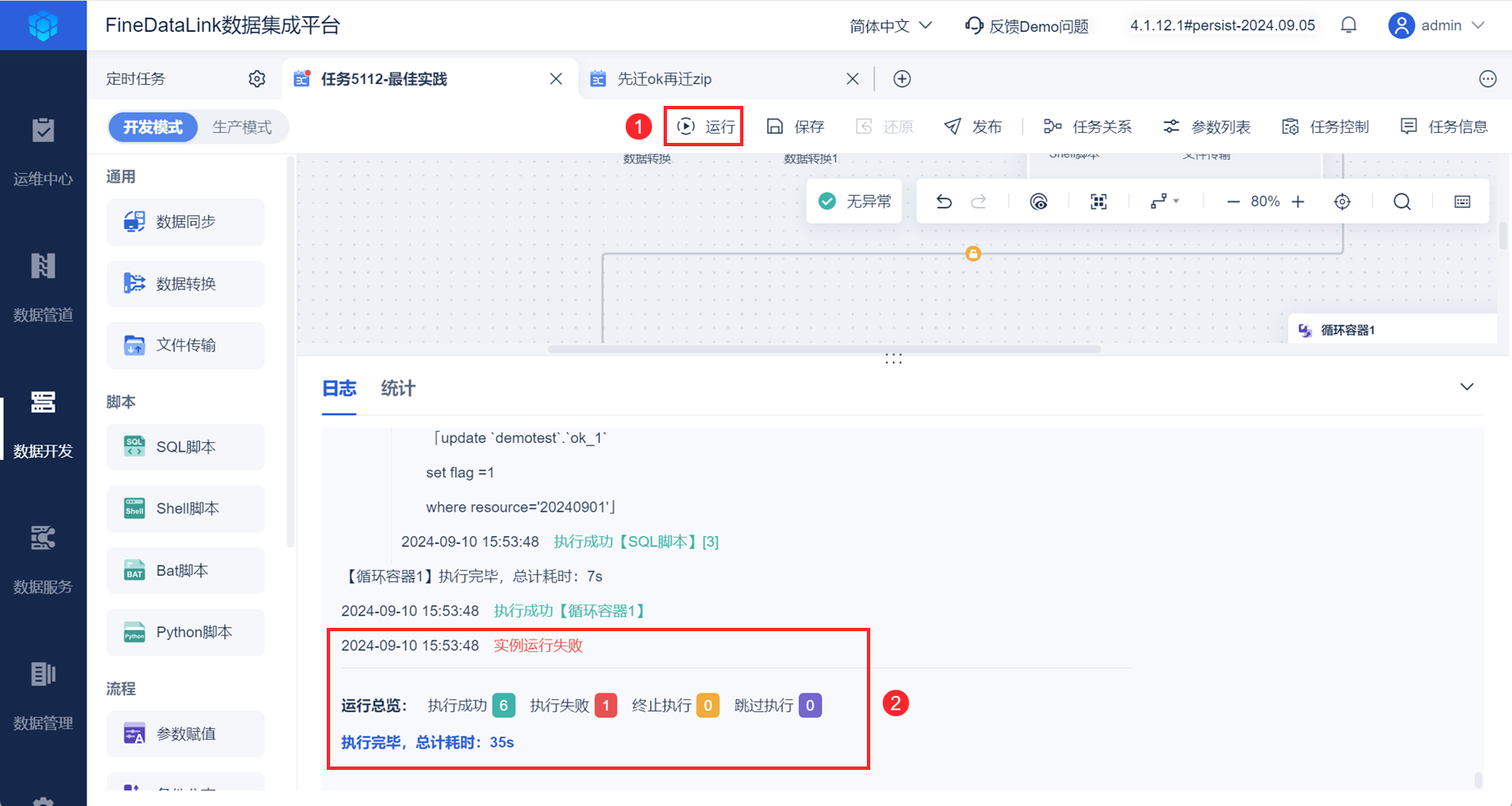

1）运行任务，任务运行成功后，日志如下图所示：

本文示例中，第一个「循环容器」节点内，文件传输时如果有一个参数对应的来源端没有符合条件的文件存在，「循环容器」节点状态会为失败，由于我们实际的文件为 3 个，但构建的文件夹为 11 个，肯定会存在取不到数据的情况，为正常现象。

2）本文示例中，将 .ok 文件传输到/data/demo_files/date1下，任务运行后，该目录下内容如下图所示：
