1.バージョン

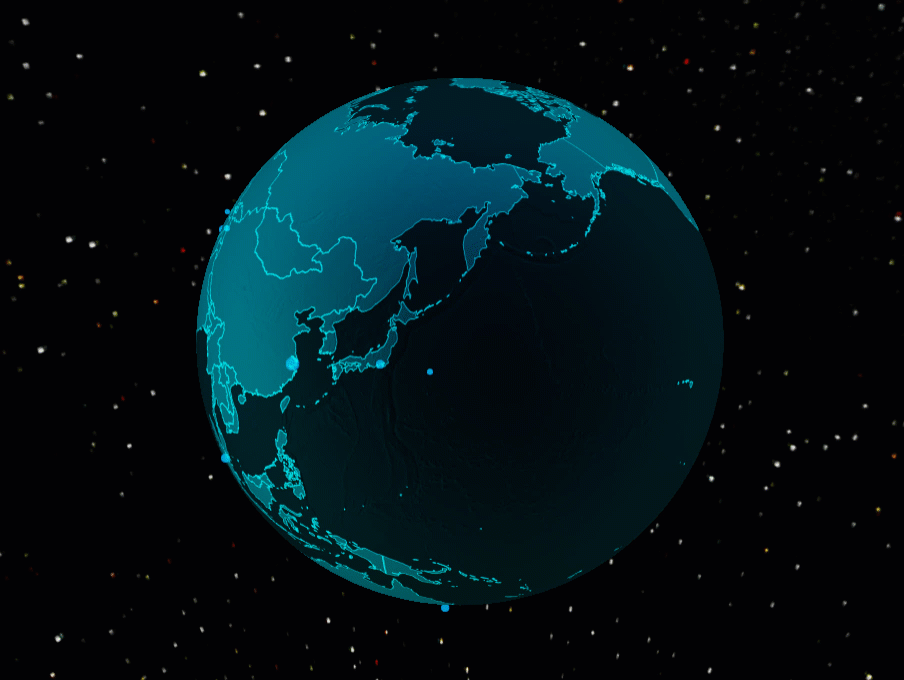

2.応用シーン

データを地球の形式で表示する際、「拡張チャート-地球」は期待される効果を実現できます。

3.機能紹介

　·　データ表示とチャート更新をサポートします。

　·　[タイトル]、[凡例]、[系列]、[地球]、[背景]、[ヒント]のスタイルを調整できます。

　·　[定時更新]と[ハイパーリンク]に対応しています。

4.プラグインのインストール

拡張チャートプラグインの取得については、営業担当者までお問い合わせください。

デザイナプラグインをインストール方法については、ヘルプドキュメント「デザイナプラグイン管理」を参照してください。

サーバプラグインをインストール方法については、ヘルプドキュメント「サーバプラグイン管理」を参照してください。

1.データ準備

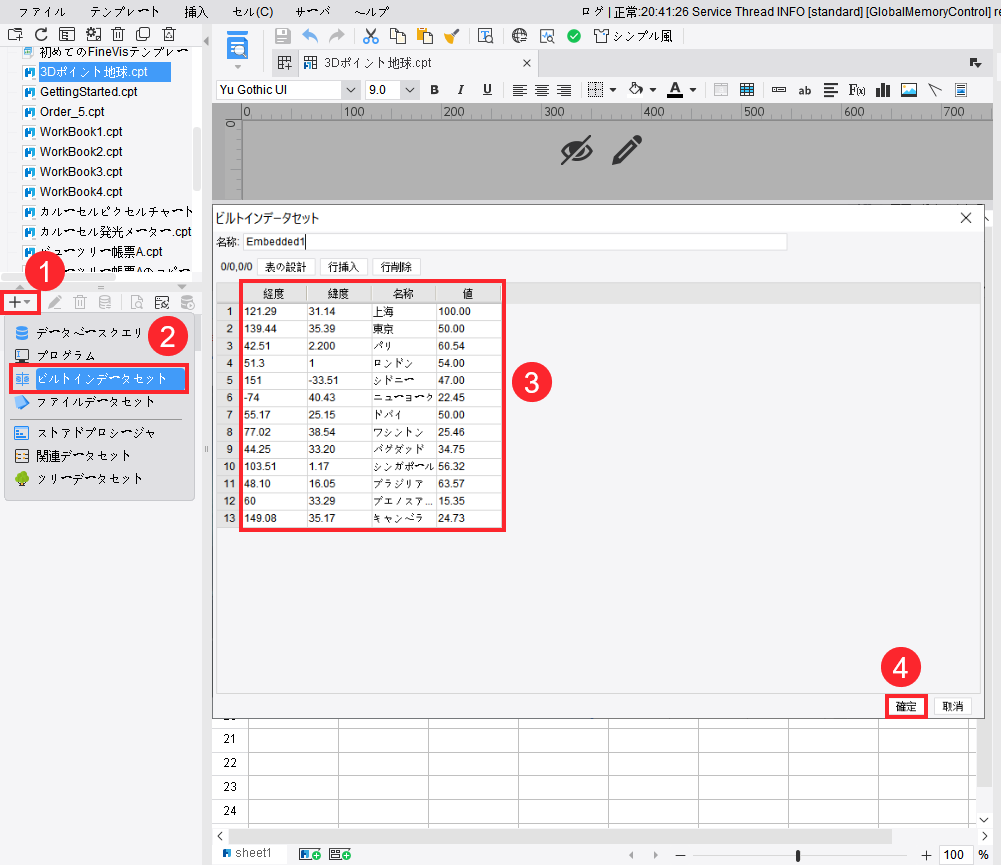

デザイナの左上にある[ファイル]-[一般帳票新規作成]をクリックし、ビルトインデータセットを新規作成します。以下の図のように：

2.帳票設計

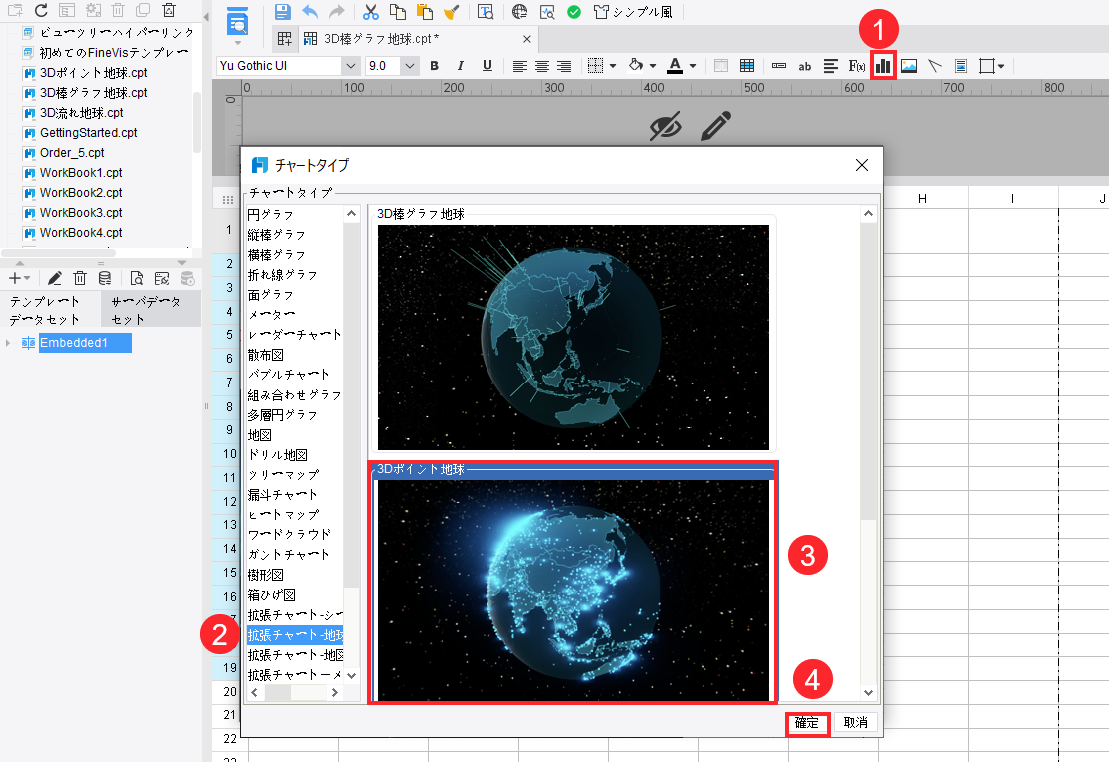

1）セルを結合し、セル A2 をクリックし、ツールバーにある「チャート」ボタンをクリックし、[拡張チャート-地球]-[3Dポイント地球]を選択します。以下の図のように：

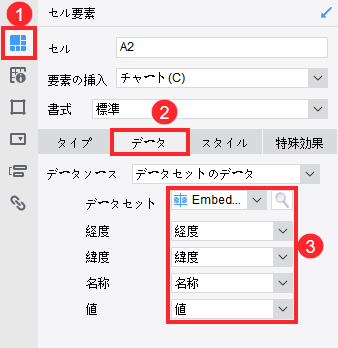

2）チャートデータをバインドするには、以下のデータ項目を設定する必要があります：[経度]、[緯度]、[名称]、[値]。以下の図のように：

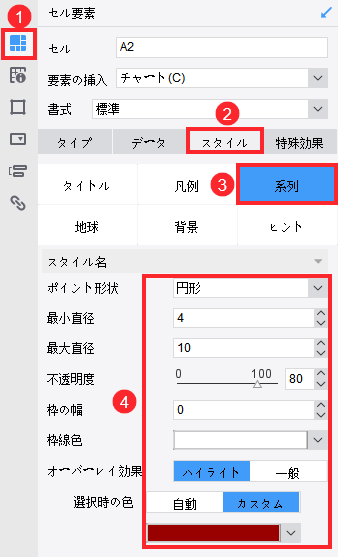

3）属性パネルで[スタイル]-[系列]を選択し、具体的な設定項目は以下の図の通りです：

　·　形状：[円形]、[矩形]、[三角形]、[菱形]、[水滴]、[矢印]の 6 種類を含み、デフォルトは[円形]です。

　·　直径：[最小直径]と[最大直径]を含み、デフォルトは 4~10 です。

　·　不透明度：デフォルトは 80％ です。

　·　枠線の幅と色：デフォルトの幅は 0、色は白です。

　·　オーバーレイ効果：[ハイライト]と[一般]の 2 種類のモードに設定可能で、デフォルトは[ハイライト]です。

　·　選択時の色：マウスをグラフ内に移動する時の色です。

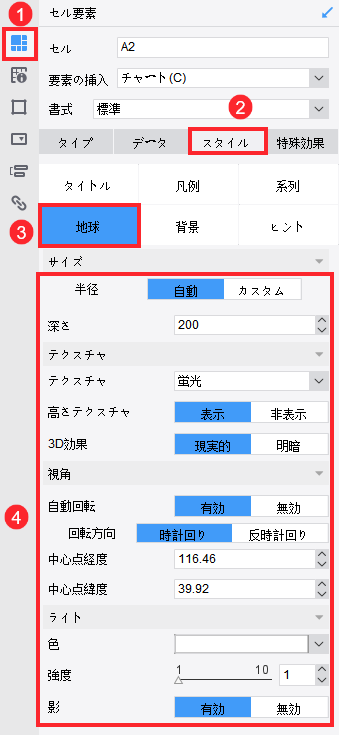

4）属性パネルで[スタイル]-[地球]を選択し、具体的な設定項目は以下の図の通りです：

　·　地球半径：デフォルトは[自動]となっています。すなわち、現在のチャートエリアのサイズに基づいて地球の半径が自動的に設定されます。

　·　深さ：デフォルトは 200 で、正の整数値に設定可能です。

　·　テクスチャ：[蛍光]、[青色]、[黒色]、[赤]の 4 種類に設定可能です。

　·　高さテクスチャ：表示するかどうか、デフォルトは[表示]です。

　·　3D効果：[現実的]と[明暗]の 2 種類の効果に設定可能です。

　·　デフォルトで[自動回転]が[有効]になっています。

　·　回転方向：[時計回り]または[反時計回り]で、デフォルトは[時計回り]に設定されています。[自動回転]が有効な場合のみ設定可能です。

　·　初期中心点：デフォルトは北京で、中心点の経度・緯度をカスタマイズ可能です。

　·　ライトの色：デフォルトは白です。

　·　ライトの強度：デフォルトは 1 で、1~10 の範囲で設定可能です。

　·　影：デフォルトで[有効]になっています。

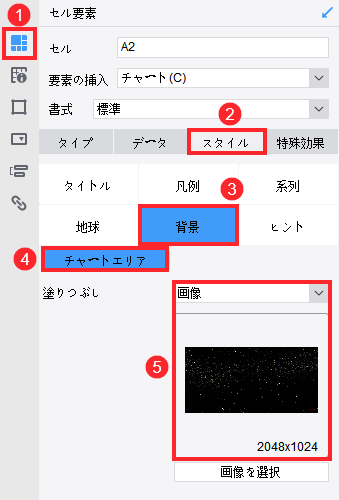

5）属性パネルで[スタイル]-[背景]を選択すると、チャートエリアの背景を[背景なし]、[色]、[画像]、[段階変化色]に設定できます。デフォルトは[画像]です。

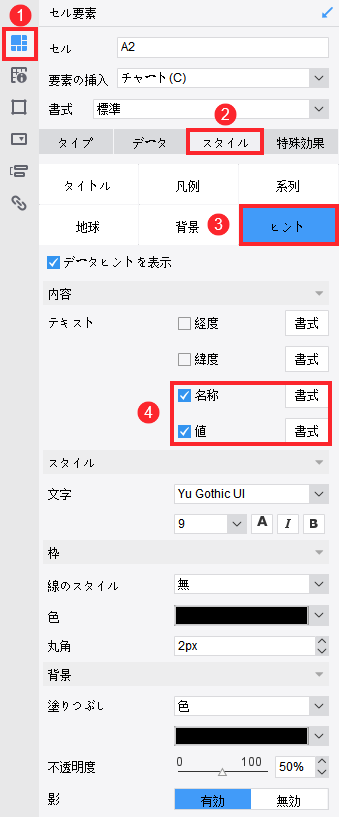

6）属性パネルで[スタイル]-[ヒント]を選択し、具体的な設定項目は以下の図の通りです：

　·　デフォルトで[データヒントを表示]が有効になっています。

　·　内容：データヒントの内容です。

　·　スタイル：ヒント内容のフォントとサイズです。

　·　枠：チャートヒントの枠スタイルで、[線のスタイル]、[色]、[丸角]に分けられます。

　·　背景：[塗りつぶし]、[不透明度]、[影]を含みます。

7）属性パネルで「特殊効果」を選択し、具体的な設定項目は以下の図の通りです：

　·　定時更新：[定時更新]の[有効]／[無効]および更新間隔を設定可能です。デフォルトは[無効]で、[有効]にする場合の更新間隔は10秒です。

　·　ハイパーリンク：基本チャートのハイパーリンク設定と同じです。詳細はドキュメント「チャートインタラクション属性」をご参照ください。

3.効果プレビュー

テンプレートを保存し、「改ページプレビュー」をクリックすると、応用シーンに示すような効果が表示されます。

注意：モバイル端末はサポートされていません。

テンプレートをダウンロードするにはこちらをクリックしてください：3Dポイント地球.cpt
