1. 概述
1.1 版本
FineBI 版本 | 功能變動 |
---|---|
6.0 | - |
1.2 應用場景
瀑布圖,又稱為級聯圖或階梯圖,是一種特殊的柱形圖,用於直覺地展示資料序列的累積效應。它透過一系列上升和下降的柱形來表示數值的增加和減少,進而清晰地顯示出某個指標在一系列交易或事件後的變化程式和結果。
在實際的應用場景中,瀑布圖常用於經營情況分析,解譯從一個數字到另一個數位的變化程式。比如評估公司利潤、比較產品收益、突出顯示項目的預算變更、分析一段時間內的庫存或銷售情況 、顯示一段時間內產品價值變化等。

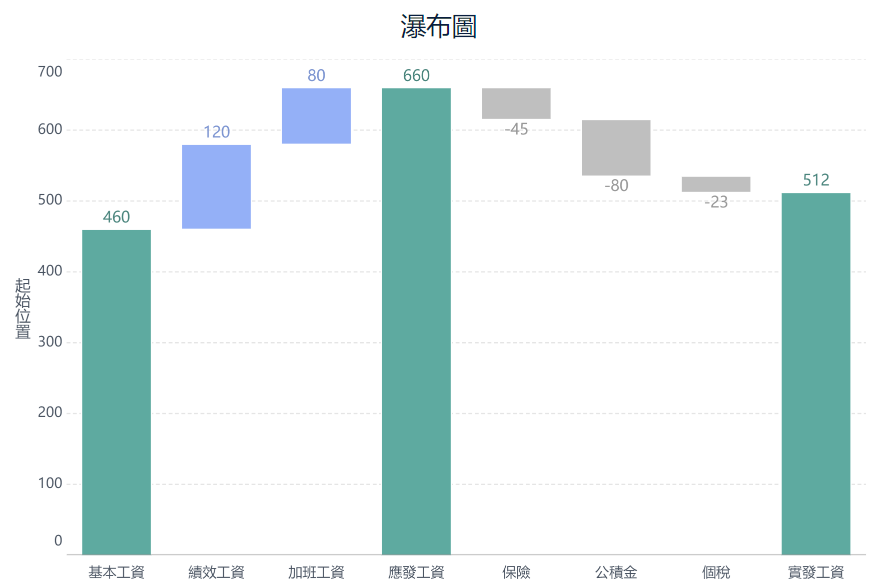

例如,瀑布圖展示了基本工資是如何變化為應發工資的,應發工資又是如何變化為實發工資的,如下圖所示:
1.3 基本要求
圖表效果 | 維度欄位 | 指標欄位 |
---|---|---|
瀑布圖 | >=1 | 2 |
1.4 圖表特點
1)優點
直覺展示變化:可以清晰地展示資料隨時間或其他因素的增減變化,使得使用者能夠一目瞭然地看出各個部分對總體的貢獻
易於理解:透過使用不同顏色的柱形來表示增加或減少,使得正負變化容易區分,使用者可以迅速理解資料的變化趨勢
2)缺點
複雜性:對於包含大量資料點的瀑布圖,圖表可能會變得複雜難懂,尤其是當變化頻繁且數值相近時
難以比較:如果資料變化量較小,或者顏色使用不當,可能會導致使用者難以比較不同部分之間的數值
2. 範例
2.1 準備資料
1)上傳資料

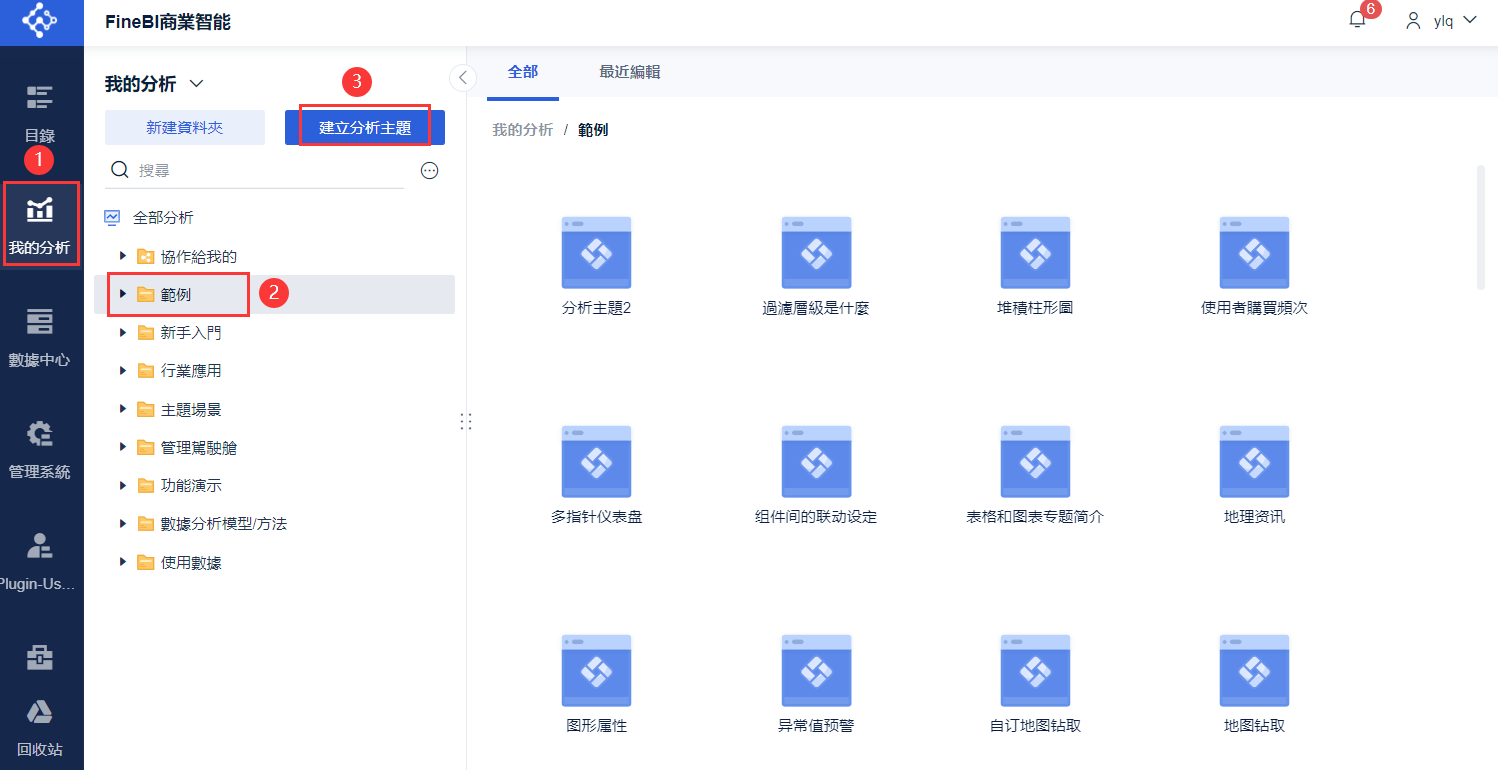

使用者登入 FineBI 系統,點選「我的分析」,選中某個資料夾,點選「建立分析主題」。如下圖所示:

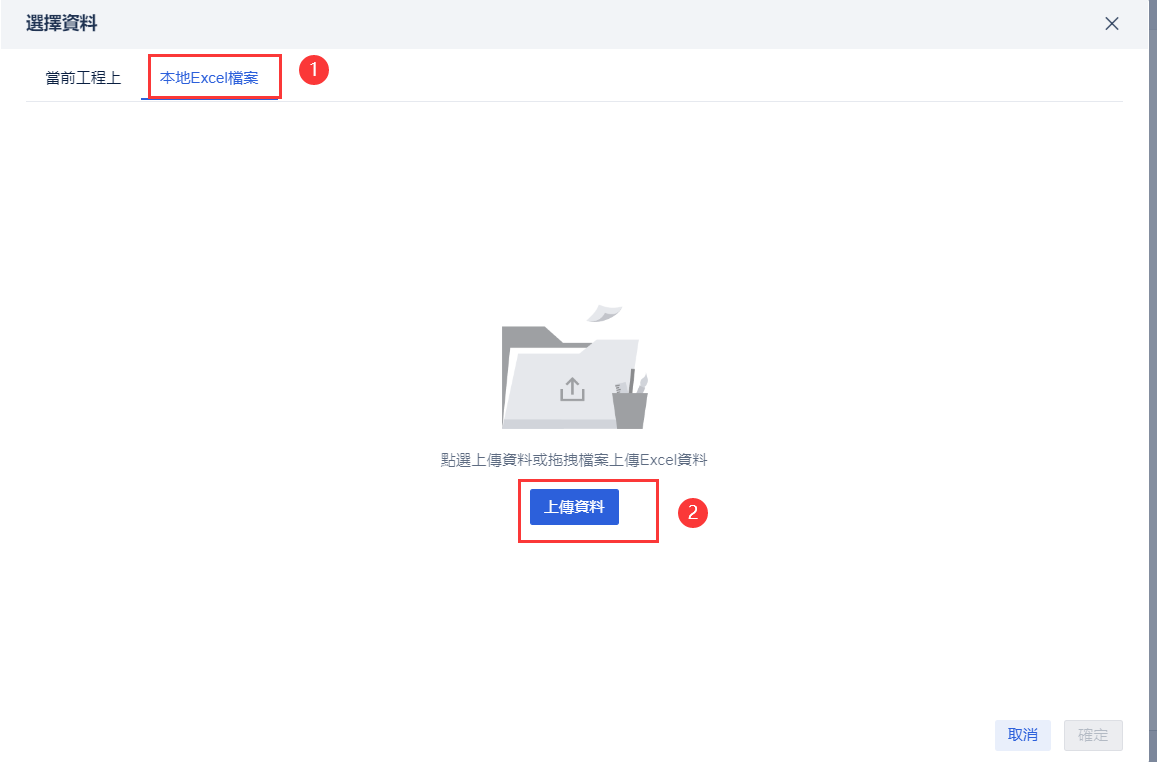

點選「本地Excel檔案>上傳資料」,上傳表資料。如下圖所示:
範例資料:工資組成.xlsx
資料間關係為:基本工資+績效工資+加班工資=應發工資;應發工資-保險-公積金-個稅=實發工資

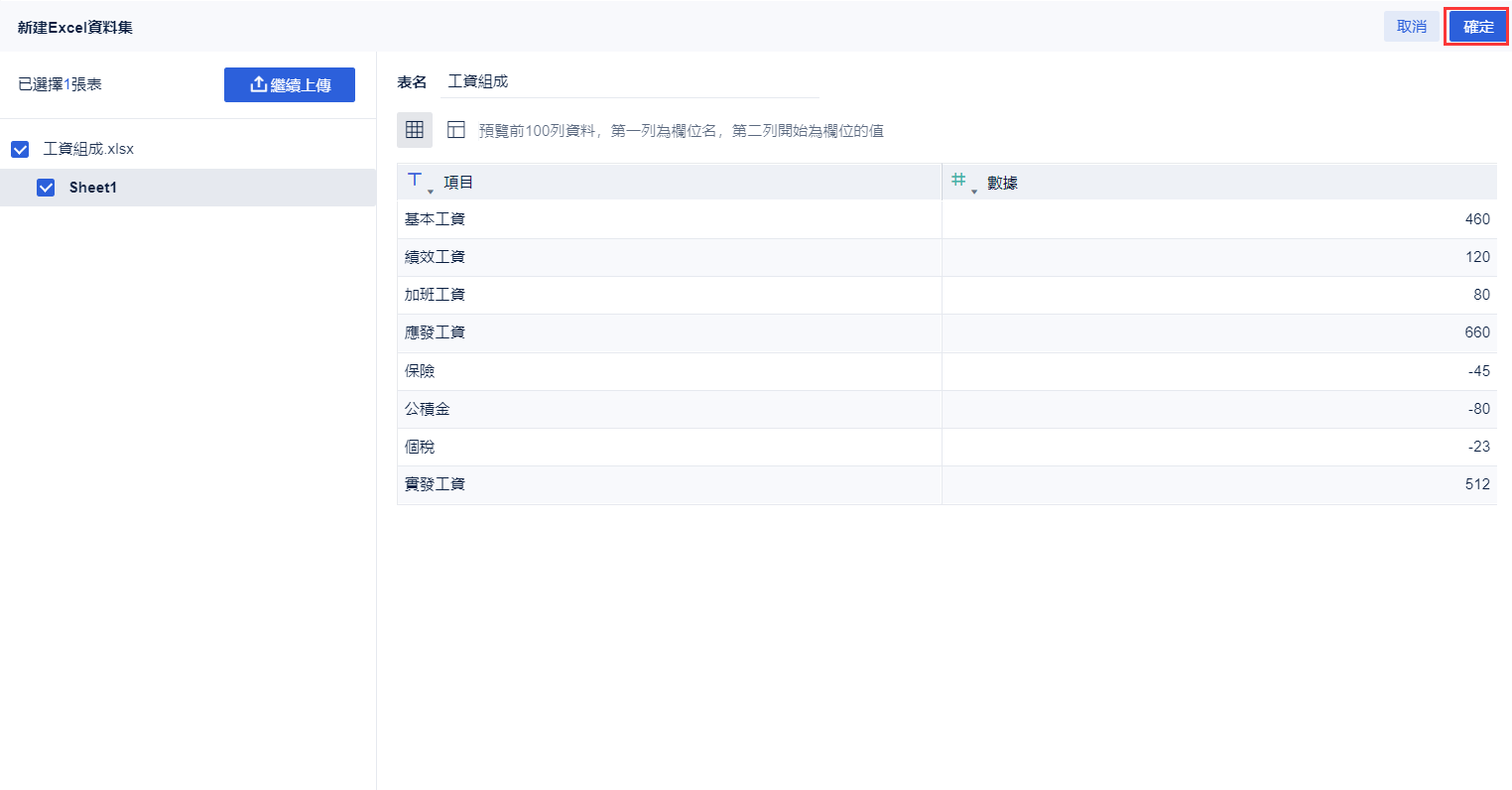

上傳後,點選「確定」按鈕。如下圖所示:
2)新增公式欄
新增「累計值準備」欄位,將應發工資和實發工資的資料清零,其他項目的資料保持不變。
點選功能欄的「新增公式欄」,在彈出的設定框中輸入公式欄名為「累計值準備」,輸入公式:
if(項目="應發工資"||項目="實發工資",0,資料)
公式說明如下:
公式 | 說明 |
---|---|
if(項目="應發工資"||項目="實發工資",0,資料) | 如果「項目」欄位為“應發工資”或“實發工資”,傳回0,否則傳回「資料」欄位 |
注1:公式框中的欄位需要點選左側的選擇區域選擇或輸入首字母新增,不能手動輸入。
3)新增匯總欄
新增「累計值」匯總欄,匯總累計值。

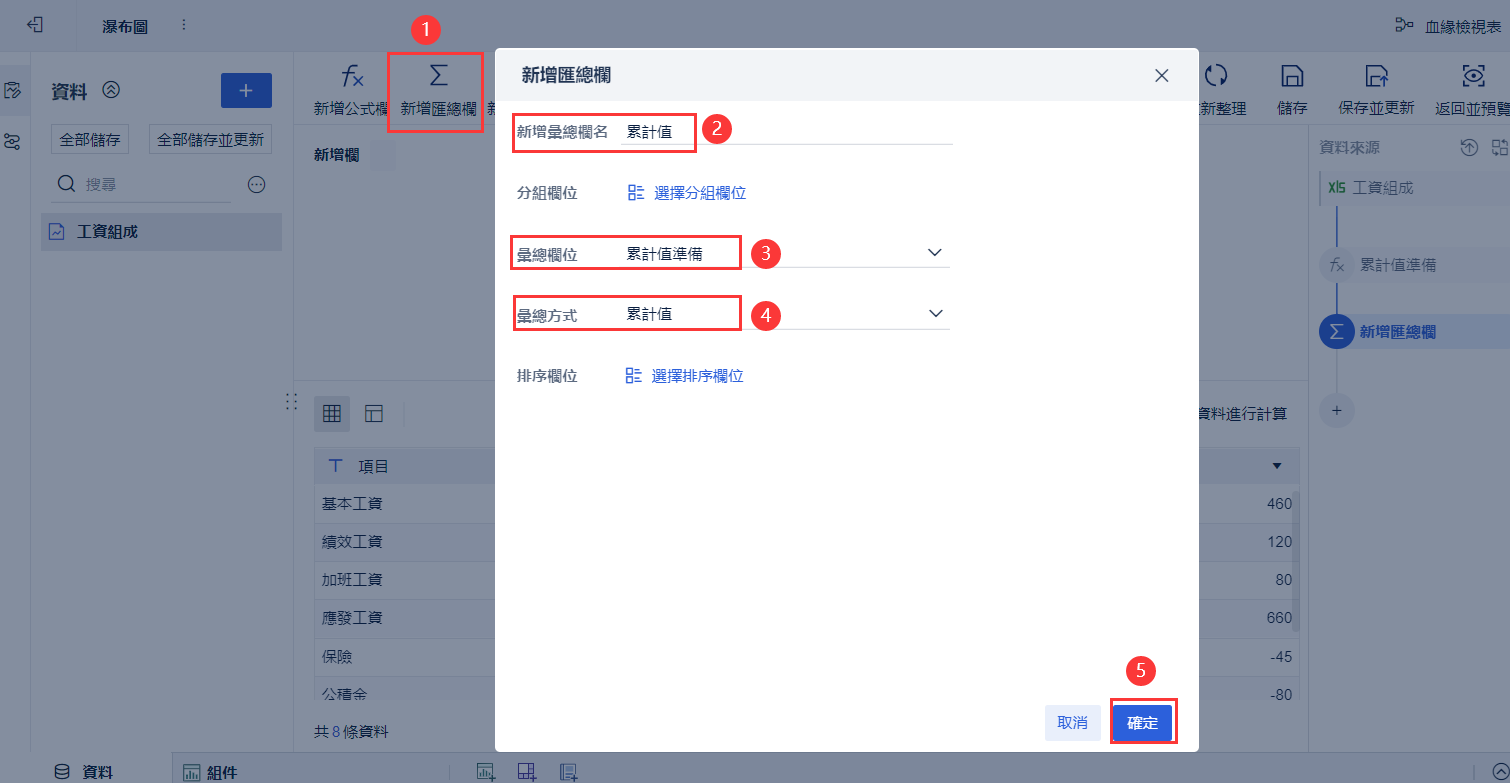

點選功能欄的「新增匯總欄」,在彈出的設定框中輸入匯總欄名為「累計值」,選擇匯總欄位為「累計值準備」,選擇匯總方式為「累計值」,點選「確定」,如下圖所示:
4)新增公式欄
新增「起始位置」欄位,計算每個項目資料的起始位置。

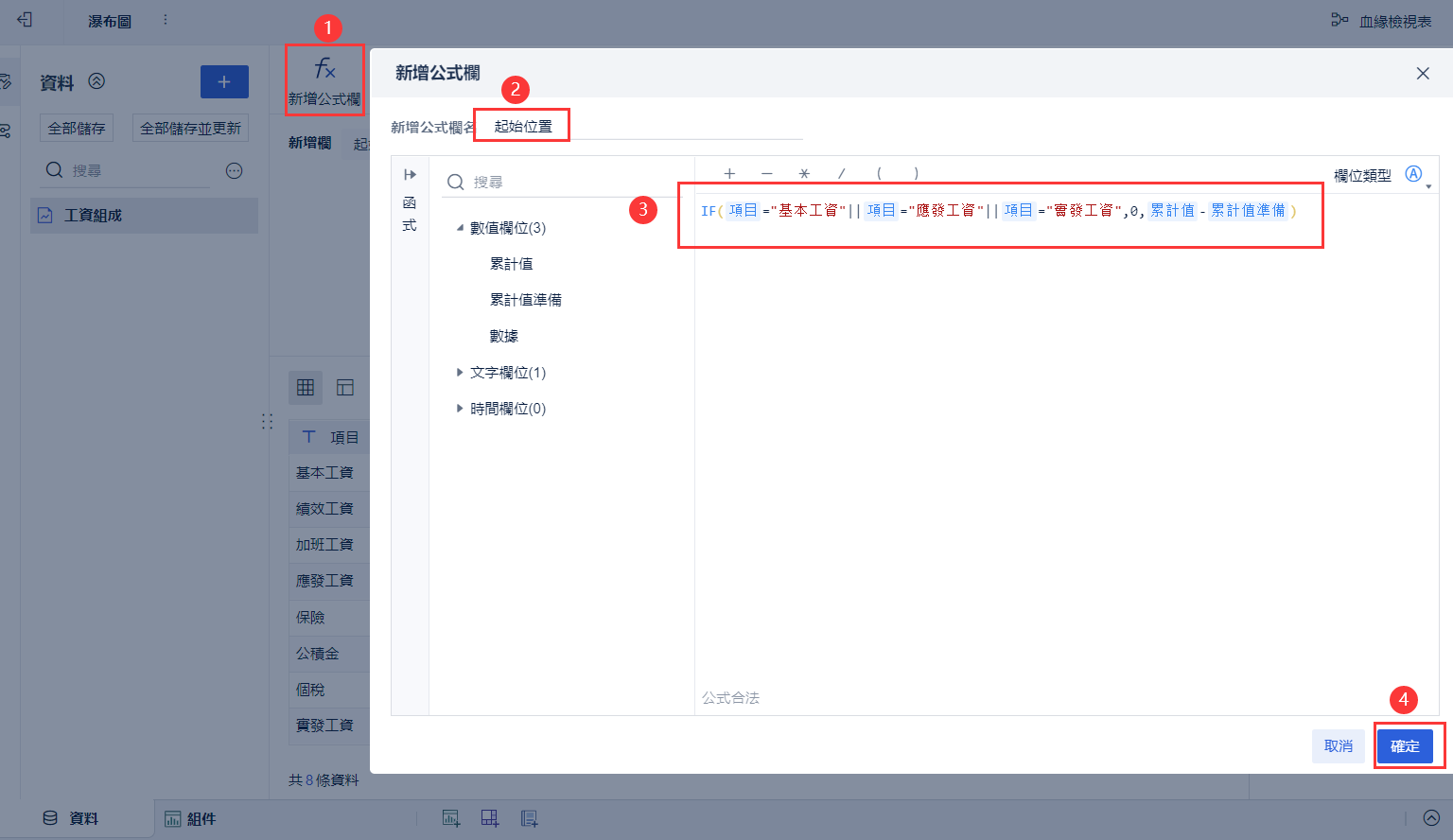

點選功能欄的「新增公式欄」,在彈出的設定框中輸入公式欄名為「起始位置」,輸入公式:
IF(項目="基本工資"||項目="應發工資"||項目="實發工資",0,累計值-累計值準備)
公式說明如下:
公式 | 說明 |
---|---|
IF(項目="基本工資"||項目="應發工資"||項目="實發工資",0,累計值-累計值準備) | 如果「項目」欄位為基本工資或應發工資或實發工資,傳回0,否則傳回「累計值」與「累計值準備」的差值 |

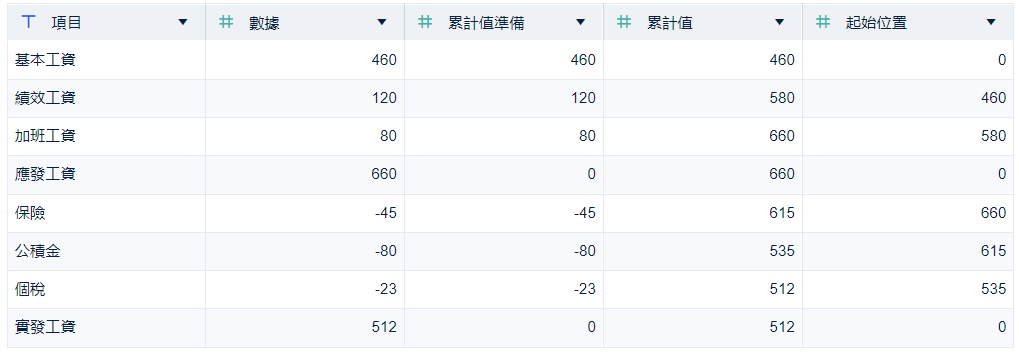

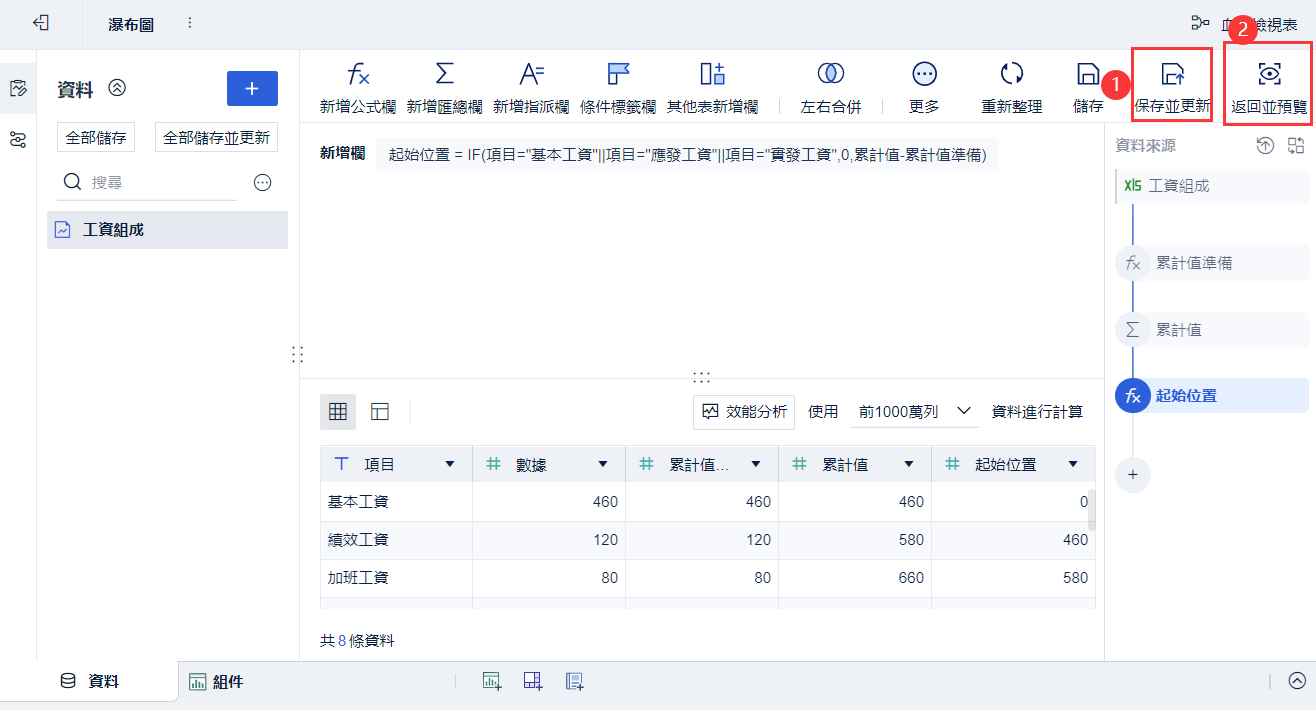

最終資料如下圖所示:
5)儲存預覽
點選「保存並更新」、「返回並預覽」,資料準備成功。
2.2 建立組件

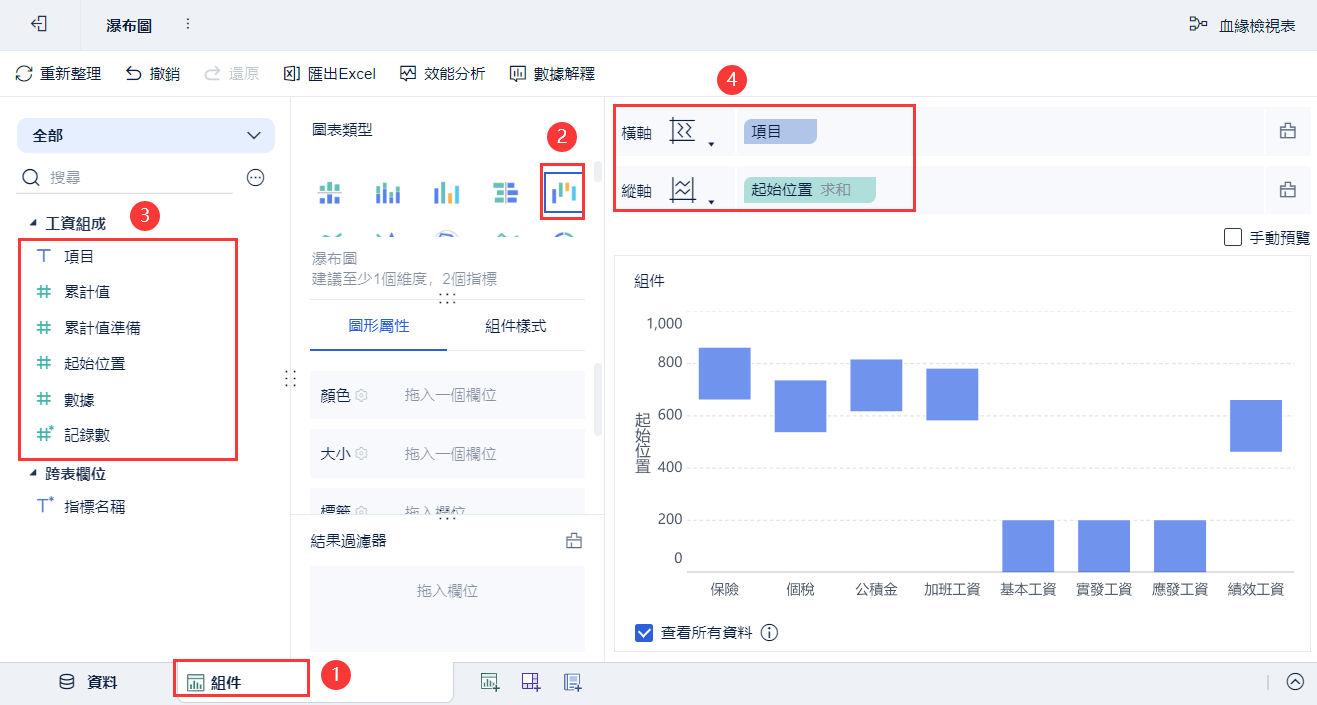

1)點選左下角「組件」按鈕。
2)在圖表類型下選擇「瀑布圖」。
3)將左側待分析區域的維度欄位「項目」拖入分析區域的橫軸,指標欄位「起始位置」拖入分析區域的縱軸,如下圖所示:

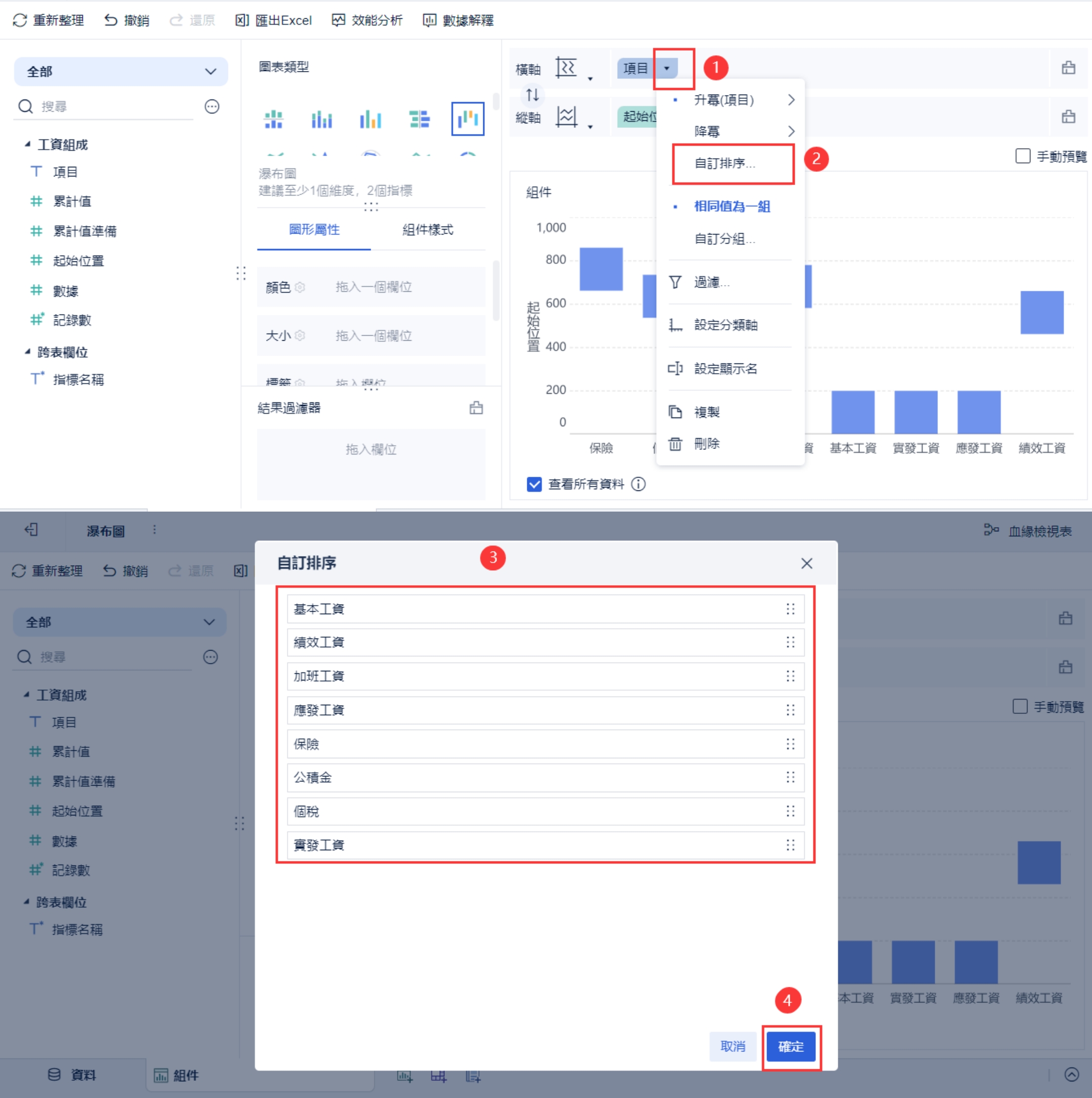

4)點選分析區域橫軸「項目」欄位的下拉按鈕,選擇「自訂排序」,在彈出的設定框中按基本工資、績效工資、加班工資、應發工資、保險、公積金、個稅、實發工資的順序進行拖曳排序,點選「確定」,如下圖所示:
2.3 美化組件
1)設定大小
將左側待分析區域的「資料」拖入「圖形屬性」下的大小欄,圖表的柱子大小則根據資料大小顯示,如下圖所示:

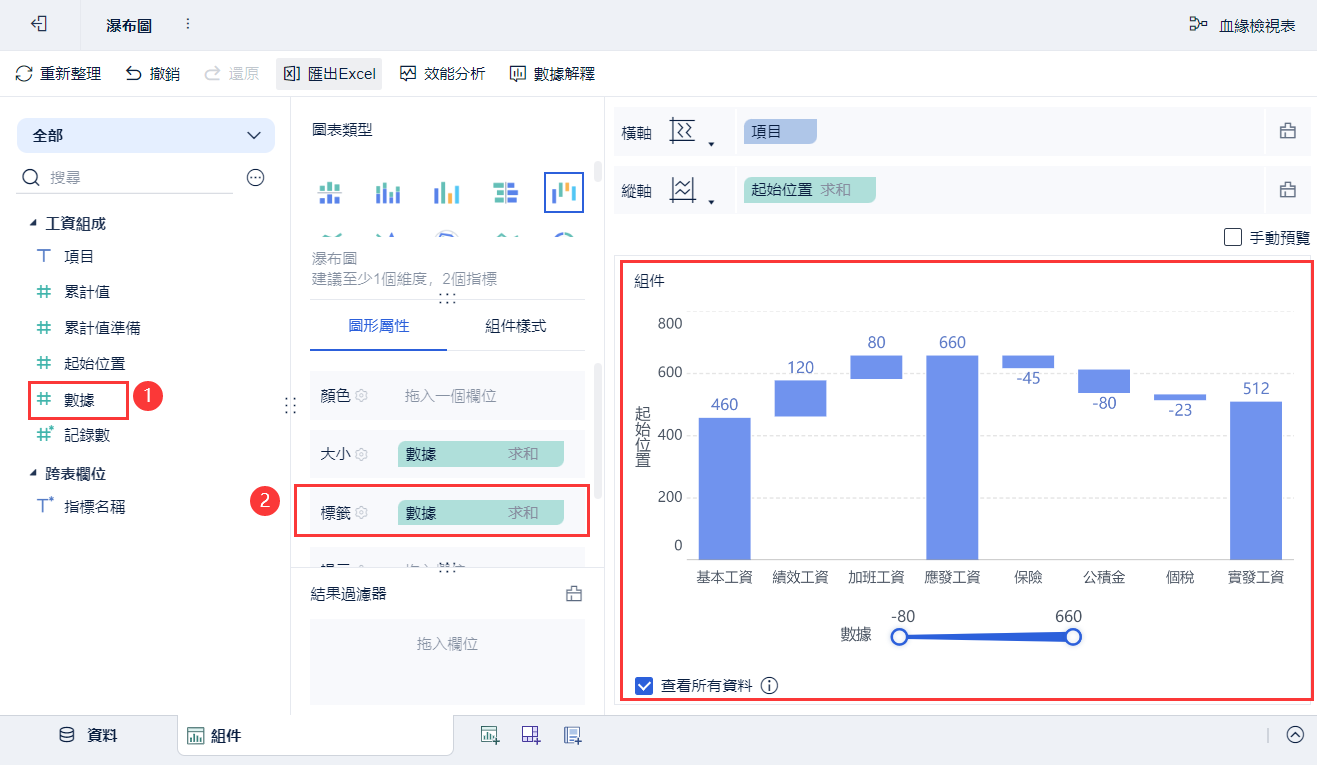

2)新增標籤
將左側待分析區域的「資料」拖入「圖形屬性」下的標籤欄,圖表的柱子則顯示對應的資料,如下圖所示:
3)設定顏色

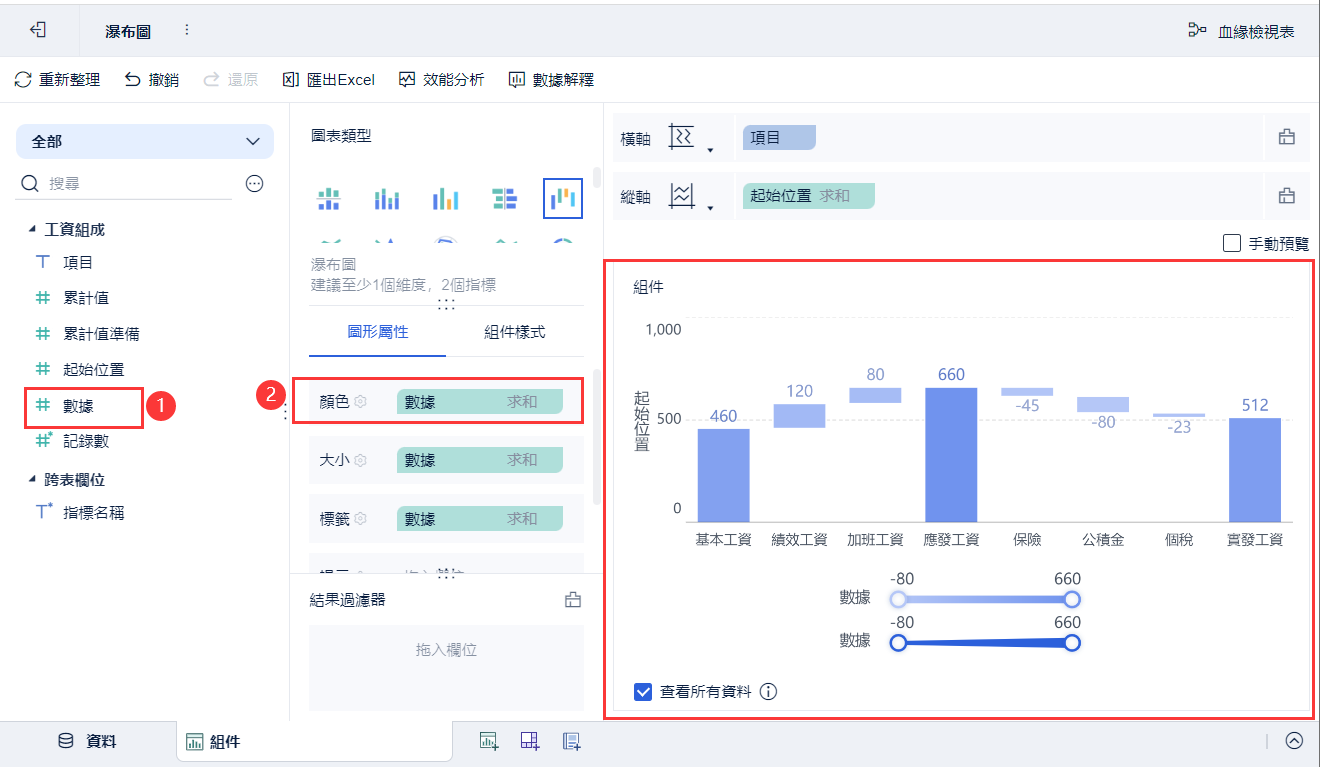

將左側待分析區域的「資料」拖入「圖形屬性」下的顏色欄,如下圖所示:

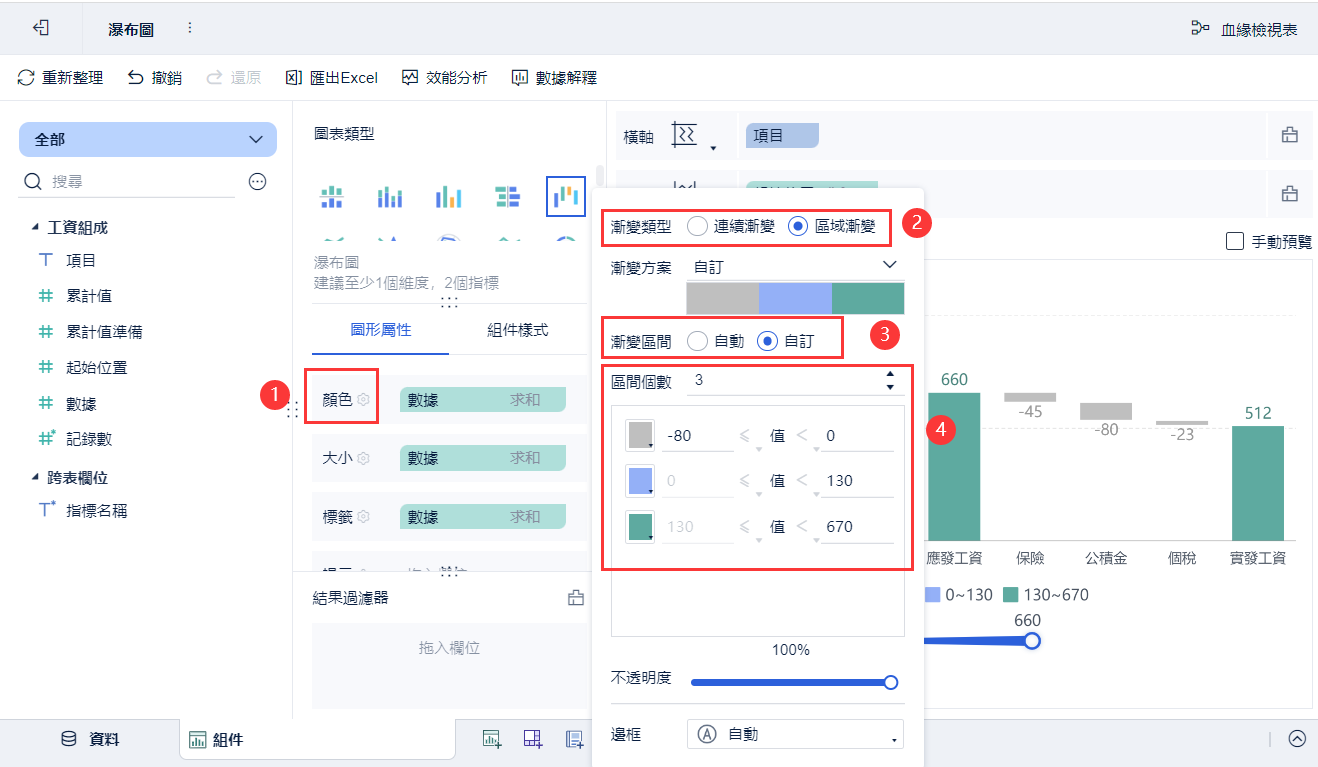

點選顏色設定按鈕,在彈出的設定框中漸變類型勾選「區域漸變」,漸變區間勾選「自訂」,區間個數設定為「3」,將3個區間分別設定為不同的顏色,如下圖所示:

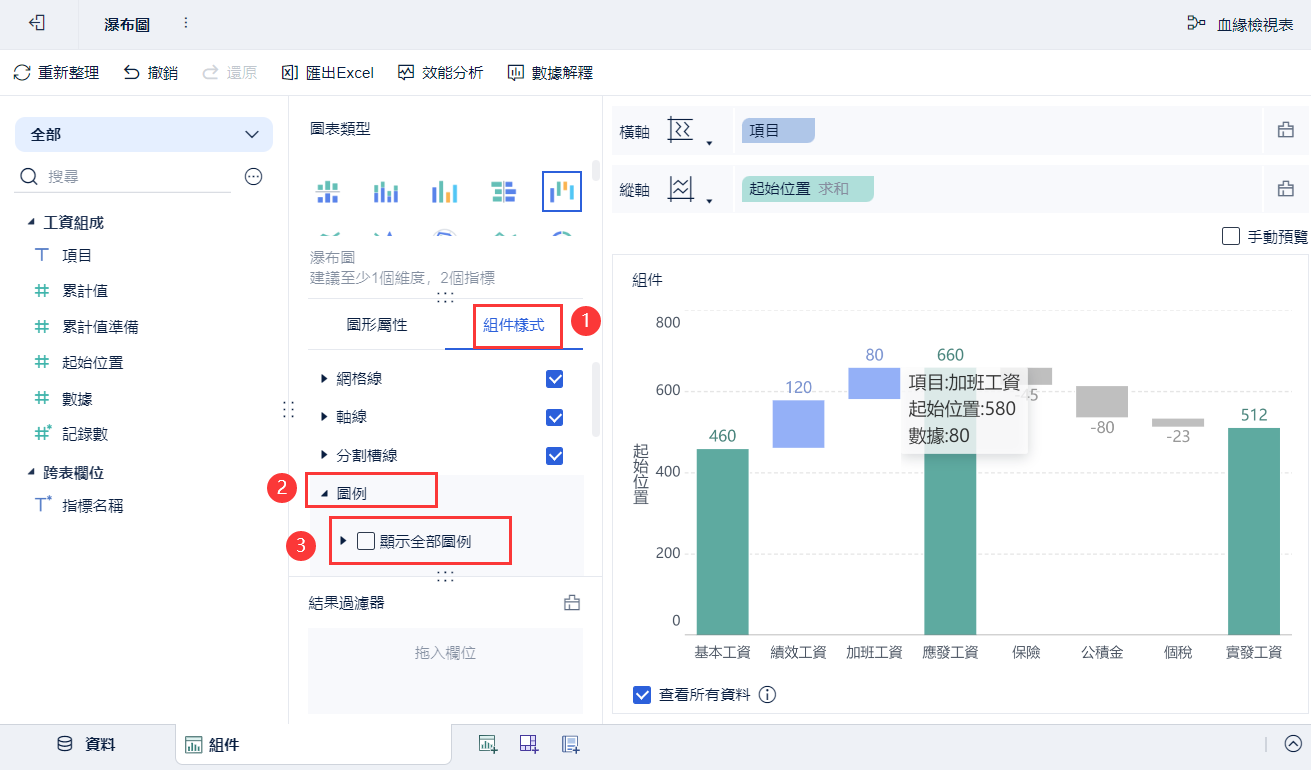

4)去除圖例
點選「組件樣式>圖例」,取消勾選「顯示全部圖例」,如下圖所示:
2.4 建立儀表板
1)點選分析主題編輯介面下方新增儀表板。

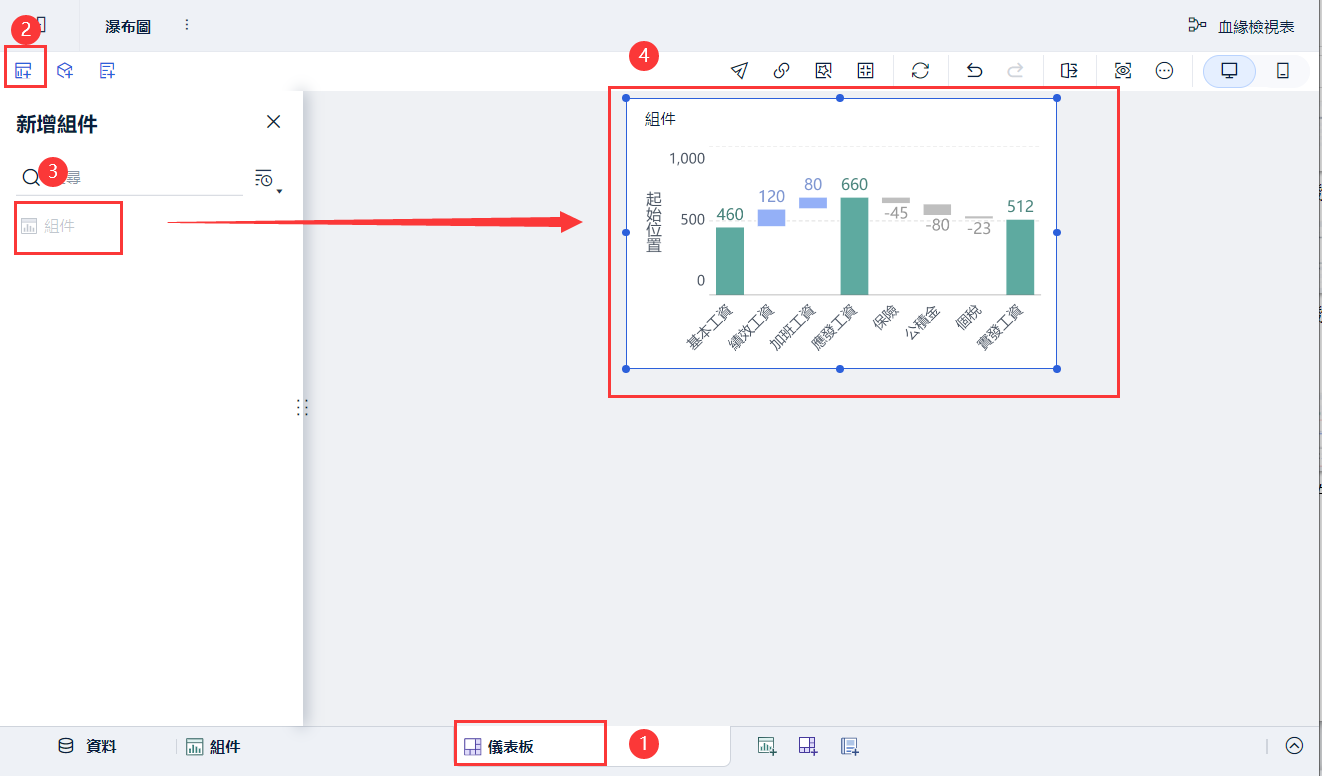

2)進入儀表板編輯介面,將組件拖入至儀表板中,如下圖所示:

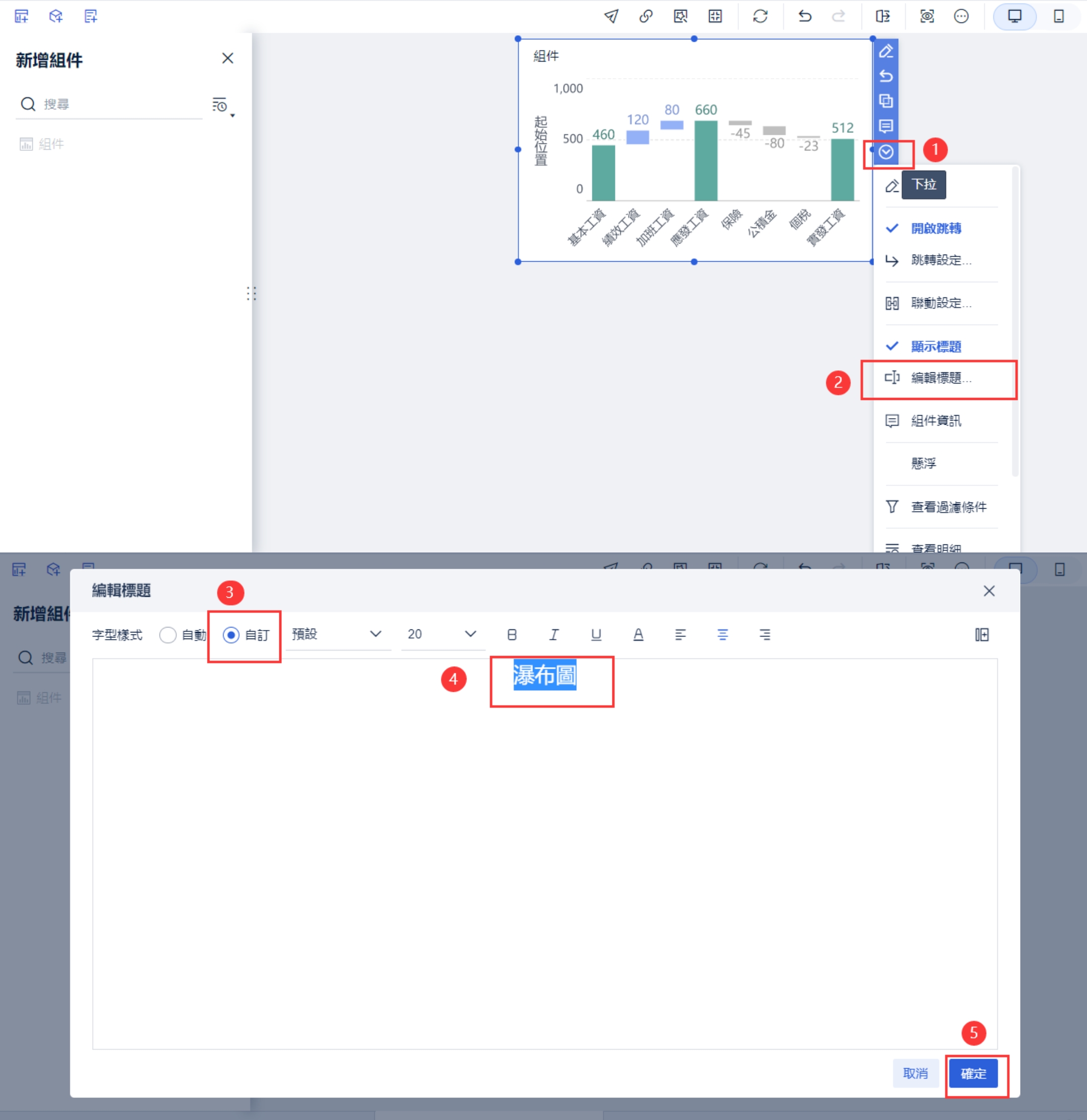

3)下拉選擇「編輯標題」,樣式選擇「自訂」,設定標題為「瀑布圖」,點選「確定」。如下圖所示:
2.5 效果預覽
1)PC端

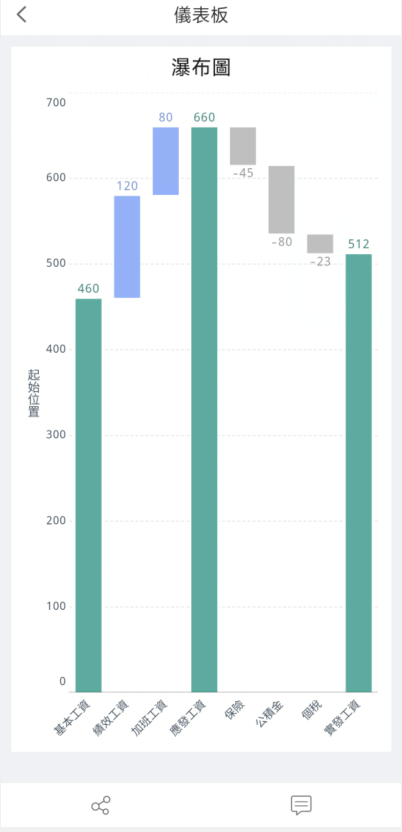

2)行動端
